I-PEX 82889-100B-02-D 20373-R40T-06兼容型极细同轴线束替代品

一、极细同轴线束连接器替代，为什么要确认关键参数？
极细同轴线束广泛应用于笔记本电脑、显示设备及其他对内部空间和信号传输有要求的电子产品。当设备维修、产品改版或供应链需要开发备选方案时，连接器替代不能只看外观是否相似，还需要核对连接器型号、Pin 数、配合尺寸、线束长度、出线方向、线路定义及线材规格。任何关键参数不匹配，都可能影响装配、连接可靠性和信号传输表现。

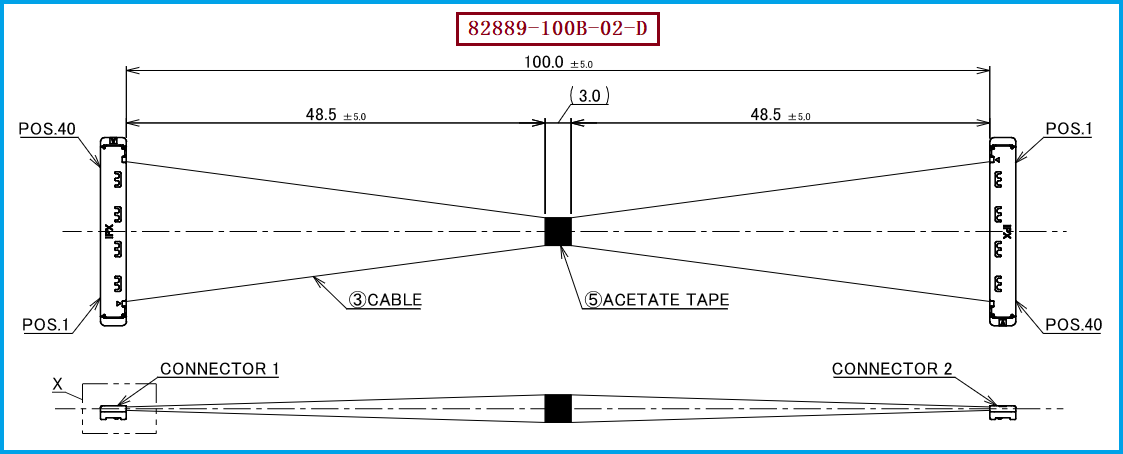

以 I-PEX 82889-100B-02-D 为例，该产品属于 CABLINE-SS 系列 40Pin 极细同轴线束，参考线长为 100mm，线材端连接器型号为 20373-R40T-06。该系列采用 0.4mm 间距设计，嵌合高度约为 1.65±0.2mm，适用于空间紧凑的设备内部连接。工程师在评估替代方案时，应重点核对连接器的配合结构与尺寸；采购人员则应确认完整型号、技术规格和样品验证要求，避免因型号相近而选错产品。

-----------------------------------------------------------------------------------------------------

二、连接器替代时，线规与电气性能需要确认什么？
线材规格是极细同轴线束连接器替代时的重要参数。AWG 线规会影响导体尺寸，线材整体结构和外径也关系到端接适配、布线空间及电气性能。针对 I-PEX 82889-100B-02-D，可结合项目需求评估 AWG 36、AWG 38、AWG 40 和 AWG 42 等线规，但应先确认所选线材与具体连接器版本的端接适配条件，不能仅凭线规相同或相近就认定兼容。
该线束使用的线材端连接器型号为 20373-R40T-06。针对该具体型号，在进行替代开发时，可结合实际应用需求评估不同微同轴线规格方案，包括 AWG 36 和 AWG 40 等常用线规。AWG 38 是否适用，需要进一步确认端接条件；AWG 42 则需要特别关注特性阻抗匹配问题。对于高速信号应用，还应结合实际工作要求评估阻抗、信号衰减、串扰和信号完整性，并通过样品装配及必要的电气测试，确认替代线束是否满足设备要求。

-----------------------------------------------------------------------------------------------------

三、选型和兼容与替代方案参考及建议
开展连接器替代时，建议以原线束完整型号为起点，核对连接器型号、Pin 数、配合尺寸、线束长度、出线方向和线路定义，同时确认线材外径、导体结构及端接要求。针对 I-PEX 82889-100B-02-D，可优先以原有 40Pin 配置、20373-R40T-06 连接器和 100mm 线长作为对照基准，再结合实际应用评估线材及加工方案。前期确认这些参数，有助于工程师缩小选型范围，也能帮助采购人员明确询价规格和供应商交付要求。
如果项目需要评估 AWG 36、AWG 38、AWG 40 或 AWG 42，应逐一确认线材与连接器的匹配情况，并根据设备应用开展必要的样品验证。尤其在高速信号应用中，连接器能够装配并不代表电气性能一定满足要求，还需要关注信号完整性和实际运行表现。替代方案应以规格核对、端接验证及必要的电气测试为依据，降低设计变更、装配不良和后续使用风险。

-----------------------------------------------------------------------------------------------------

四、极细同轴线束兼容替代，助力供应链灵活选型

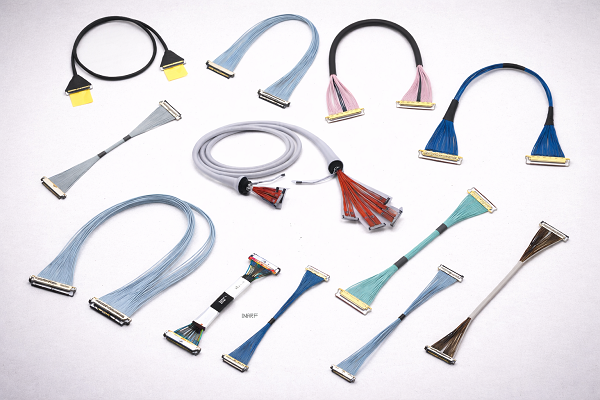

在极细同轴线束采购与产品开发过程中，稳定的制造能力和灵活的替代方案，有助于企业应对原有线束采购、产品维护及新项目开发中的不同需求。针对 I-PEX 82889-100B-02-D，可结合实际应用要求开展兼容替代评估，并围绕连接器适配、线材选择、线束加工及产品验证等环节推进方案确认，为工程设计和采购选型提供支持。
我们公司可提供：I-PEX 82889-100B-02-D 兼容替代线束方案。 面向有替代需求的客户，可根据产品型号、图纸或样品信息评估制造可行性，进一步沟通规格要求与项目需求，为极细同轴线束的替代开发及供应商备选提供支持。

我是【美金电子产品网】，致力于高速接口极细同轴线束与精密连接器的兼容替代与量产支持，项目咨询请联系：尹经理 18013280527（微信同号）。
