I-PEX 83024-100B-01-D 20373-R35T-06兼容型极细同轴线束替代品

一、紧凑型连接器设计，满足精密电子设备的空间需求
随着笔记本电脑、平板电脑、显示设备及其他精密电子产品不断向轻薄化、高集成度发展，设备内部的连接空间越来越有限。传统连接方案可能面临连接器占用空间较大、线缆转向受限、内部结构布局困难等问题。极细同轴线束通过细径线材与紧凑型连接器相结合，有助于在有限空间内实现多路信号连接，为设备内部结构设计提供更灵活的解决方案。

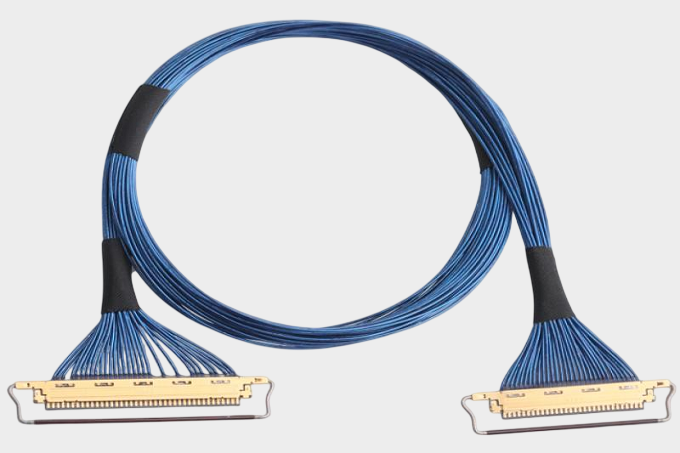

以 I-PEX 83024-100B-01-D 为例，该型号属于 CABLINE-SS 35PIN 极细同轴线束，线材端连接器型号为 20373-R35T-06，采用 35PIN、0.4 mm 间距设计。CABLINE-SS 系列采用垂直插拔、直角配合及水平出线结构，配合高度约为 1.65 ± 0.2 mm，连接器深度约为 3 mm，有助于减少连接区域的空间占用。具体产品设计仍需结合实际配合端、PCB布局及装配公差进行确认。

-----------------------------------------------------------------------------------------------------

二、从工程设计角度解决高度、走线与装配限制
工程师进行连接器选型时，不能只关注连接器本体的高度，还需要综合考虑PCB板间距、连接器配合高度、线缆出线方向、弯折路径、外壳干涉以及装配工具的操作空间。对于具有转轴、狭窄通道或多层结构的设备，连接器采用直角配合与水平出线方式，可以帮助线束沿设备结构方向布置，减少连接区域对垂直空间的需求。CABLINE-SS 系列也针对狭小空间中的线束穿行需求进行了紧凑化设计，但实际可用空间仍需通过整机结构验证。
在信号连接方面，35PIN、0.4 mm 间距能够在较小的连接器宽度内实现多路信号连接，适用于对内部布线密度有要求的设计。与此同时，极细同轴线束的线径、长度、弯折半径、端接质量和信号阻抗都需要纳入设计评估，不能仅凭连接器尺寸判断最终性能。对于 I-PEX 83024-100B-01-D，工程开发阶段可重点核对连接器配合尺寸、线束长度、针脚对应关系及实际走线路径，降低结构干涉、装配困难和信号异常的风险。

-----------------------------------------------------------------------------------------------------

三、选型和兼容与替代方案参考及建议

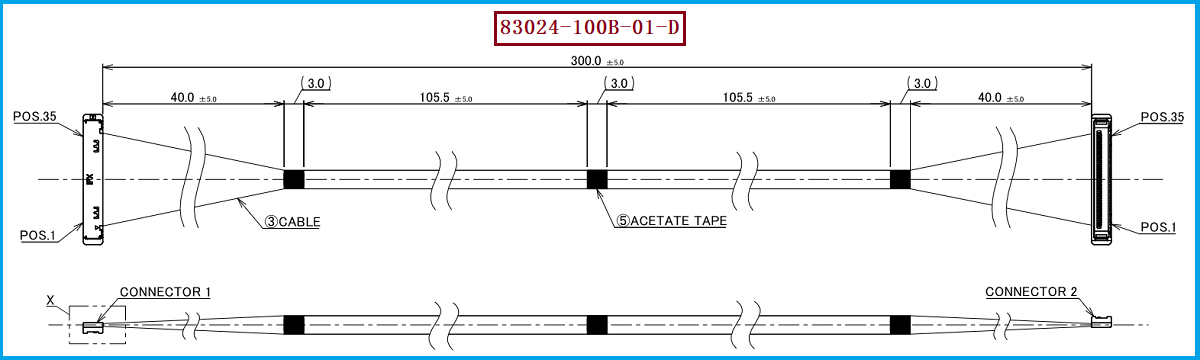

对于工程师而言，替代线束选型不能只核对连接器外观或PIN数，还应确认线材端连接器型号 20373-R35T-06、35PIN配置、0.4 mm间距、线缆规格、总长度、针脚定义及连接器配合关系。该型号对应的线束图纸规格包括约 300 mm线长，并采用1:1针脚对应方式；如用于现有设备替换，应进一步核实实际图纸版本、线长公差、线缆颜色、屏蔽结构和端接要求，确保替代产品能够匹配原有装配与电气需求。
从采购角度来看，兼容替代方案除了关注单价，还需要评估样品验证周期、批量生产一致性、交期稳定性、品质追溯及后续供货能力。我们公司可提供：I-PEX 83024-100B-01-D 兼容替代线束方案，可围绕原产品的连接器配置、35PIN与0.4 mm间距、线长及针脚定义进行需求确认，并根据客户提供的图纸和样品评估制造方案。对于涉及连接器配合或信号完整性的项目，建议先完成样品装配、导通测试及必要的信号验证，再推进批量采购，以降低替换过程中的工程风险。

-----------------------------------------------------------------------------------------------------

四、产品应用价值与总结：兼顾空间利用、设计适配与采购效率
极细同轴线束的价值不仅在于线材纤细，更在于连接器结构、出线方向与线束布局能够协同适应精密电子设备的空间限制。以 I-PEX 83024-100B-01-D 为例，35PIN、0.4 mm间距的连接器配置适合高密度连接需求，紧凑型配合结构则为狭小空间内的线束布置提供了更多可能。对于工程团队，提前核对连接器高度、配合尺寸、线缆走向与针脚定义，有助于提高设计适配效率，减少后期修改。
对于采购团队，明确产品料号、连接器型号、PIN数、间距和线束长度等关键参数，有助于提高询价准确性、减少规格沟通偏差，并为兼容替代和持续供货建立清晰的评估基础。我们公司可根据项目要求提供极细同轴线束兼容替代制造服务，协助客户从样品确认、规格核对到批量生产逐步完成验证。实际替代效果应以双方确认的图纸、样品和测试结果为准。
