I-PEX 82890-100B-02-D 20373-R40T-06兼容型极细同轴线束替代品

一、I-PEX 极细同轴线束能否实现兼容替代？
在电子设备研发、产品维护和供应链管理过程中，工程师与采购人员可能会遇到原厂线束交期较长、采购成本需要优化或希望增加备用供应渠道等情况。这时，I-PEX 极细同轴线束能否替代，关键不只是连接器外形是否相同，还需要确认 Pin 数、线长、线材规格、连接器型号、线路定义及电气性能是否满足原设备要求。对于高速信号应用，线材阻抗、屏蔽结构和连接器端接质量同样重要，未经验证就直接替换，可能造成信号异常、接触不良或装配不匹配。

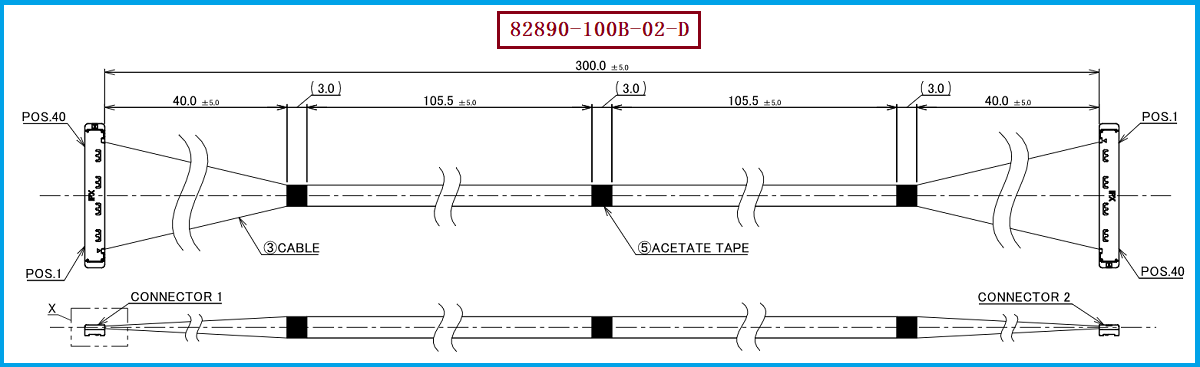

以 I-PEX 82890-100B-02-D 为例，该产品属于 CABLINE-SS 系列 40Pin 极细同轴线束，长度为 300mm，线材端连接器型号为 20373-R40T-06，采用 AWG 40 微型同轴线，特性阻抗为 50Ω，线路定义为 1-N。CABLINE-SS 系列采用 0.4mm 端子间距，结合高度约为 1.65±0.2mm，适用于空间紧凑的设备内部连接。因此，评估此型号的替代方案时，应优先核对线束两端的连接结构、Pin 对应关系、安装空间及线材规格，确保替代产品与原设备的接口和使用条件相匹配。

-----------------------------------------------------------------------------------------------------

二、开发兼容替代线束需要关注哪些关键因素？
对于工程师而言，替代线束导入前应先核对原始图纸和样品，确认连接器型号、端子数量、线序方向、线材长度、特性阻抗及线束加工结构。高速信号应用还应根据实际工作频率与传输速率，评估插入损耗、回波损耗和信号完整性表现。CABLINE-SS 系列的高速性能测试参考条件包括 40Pin 连接器、AWG 40 微型同轴线、45Ω 阻抗和 100mm 线长；这些条件与 I-PEX 82890-100B-02-D 的 300mm、50Ω 规格并不完全相同，因此不能直接将系列测试结果视为本款线束或其替代品的性能保证，实际方案仍需依据目标设备要求进行验证。
对于采购人员，兼容替代不仅关系到产品是否能够连接，还涉及样品确认、批量一致性、交付安排和供应风险控制。建议在询价阶段提供完整料号、产品图纸、线长、连接器型号及必要的电气性能要求，并在批量采购前确认样品的机械尺寸、线路定义和测试结果。如果替代方案调整了线材结构、端接工艺或阻抗规格，应先由工程团队完成评估，再安排导入。通过明确技术标准和验收条件，可以减少因规格不一致造成的返工与质量风险，也有助于建立更灵活的线束采购渠道。

-----------------------------------------------------------------------------------------------------

三、选型和兼容与替代方案参考及建议
针对 I-PEX 82890-100B-02-D，建议以原产品的 40Pin 配置、300mm 长度、AWG 40 微型同轴线、50Ω 特性阻抗及 20373-R40T-06 线材端连接器作为主要核对依据，同时确认 1-N 线路定义与实际接线方向。CABLINE-SS 系列还提供不同 Pin 数和长度的线束配置，但即使同属一个系列，也不能仅凭系列名称或连接器外观判断完全兼容。工程师应重点确认电气性能和结构尺寸，采购人员则应确保报价、样品和量产产品采用一致的规格要求。
在实际替代项目中，可先通过图纸与样品比对确认机械和电气接口，再根据应用需求进行导通、绝缘及高速信号性能测试。对于设备内部空间狭小、线束需要经过转轴或存在反复弯折的应用，还应关注线束走向、固定方式及弯折区域的保护。通过先确认规格、再验证样品、最后导入批量生产的方式，可以降低替代过程中的技术与采购风险，并为原厂供货周期变化或第二供应来源需求提供备选方案。

-----------------------------------------------------------------------------------------------------

四、I-PEX 82890-100B-02-D 极细同轴线束兼容替代服务
我们公司专注于极细同轴线束的生产制造，可根据客户提供的图纸、样品及技术要求，开展 I-PEX 82890-100B-02-D 的兼容评估与定制制造。针对该型号，可围绕 40Pin、300mm 线长、AWG 40 微型同轴线、50Ω 特性阻抗及 20373-R40T-06 连接器进行规格核对，并重点关注线序对应、端接工艺、线材结构和产品一致性。对于有高速信号传输要求的项目，可结合实际应用条件确定相应的样品测试项目，协助客户评估替代线束的适用性。
我们公司可提供：I-PEX 82890-100B-02-D 兼容替代线束方案。 无论工程师需要进行新产品开发、现有线束替换或高速性能验证，还是采购人员希望拓展供应渠道、优化采购安排，都可以根据项目要求开展规格确认与样品评估。通过规范的制造流程、明确的技术要求和必要的性能验证，为客户提供适用于具体设备需求的极细同轴线束替代选择。

我是【美金电子产品网】，专业为客户提供高速极细同轴线束及连接器的成熟替代方案与工程、产品支持，如有需求请联系：尹经理 18013280527（微信同号）。
