I-PEX 83026-100B-01-D 20373-R40T-06兼容型极细同轴线束替代品

一、高端设备的连接需求升级，国产替代成为新选择
随着笔记本电脑、超薄显示设备、摄像模组及高性能电子设备不断向轻薄化、高集成度和高速传输方向发展，内部连接线束不仅需要占用更小的空间，还要兼顾信号完整性、装配可靠性与长期使用稳定性。极细同轴线束凭借单根线缆独立屏蔽、布线灵活及适用于高密度连接等特点，成为许多紧凑型设备内部信号连接的重要选择。随着国内线束制造技术和精细加工能力不断发展，企业在满足产品性能要求的前提下，也开始关注国产极细同轴线束，以增加供应渠道并提升采购灵活性。

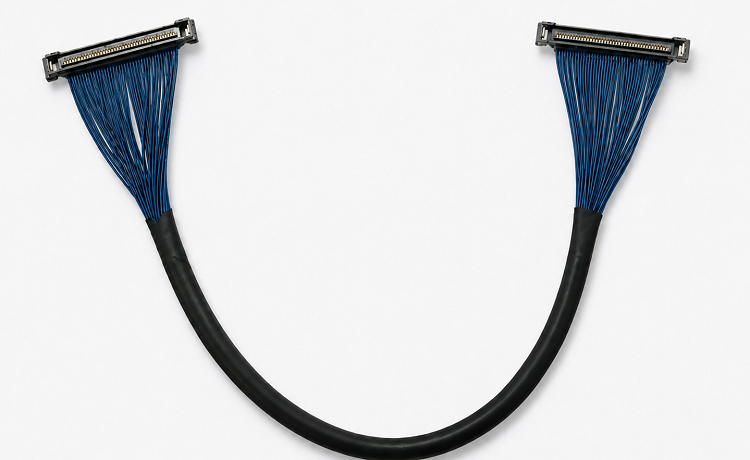

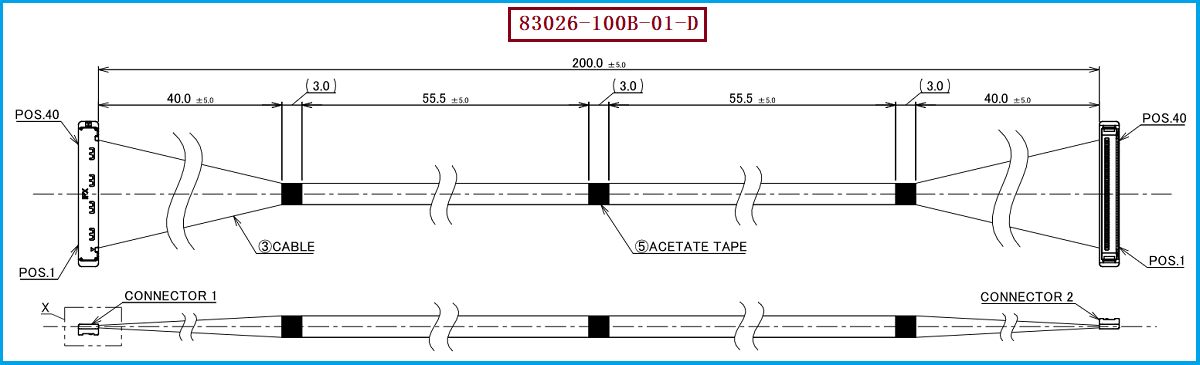

以 I-PEX 83026-100B-01-D 为例，该产品属于 CABLINE-SS 系列 40PIN 极细同轴线束，长度为 200 mm，采用 AWG 40 极细同轴线缆及两端连接的 1-1 结构。线材端连接器型号为 20373-R40T-06，连接器为 40PIN、0.4 mm 间距，系列连接器的结合高度为 1.65 ± 0.2 mm、深度为 3 mm，适合空间受限的设备内部连接设计。对工程师来说，国产替代需要确保接口、尺寸、线路定义和信号性能符合设备要求；对采购人员来说，则有助于评估交期、成本、供应稳定性及第二供应来源的可行性。

-----------------------------------------------------------------------------------------------------

二、国产极细同轴线束的关键：制造能力与性能验证
高端设备选择国产极细同轴线束，核心并不是单纯追求低成本，而是关注产品能否稳定满足设计和使用要求。极细同轴线束的导体、绝缘层、屏蔽结构、线缆外径及端接工艺都会影响实际表现。对于 40PIN、0.4 mm 间距的高密度连接器，制造过程中需要控制线缆排列、端接尺寸、连接器装配和线路对应关系，避免出现接触不良、导体损伤、短路或装配干涉等问题。稳定的工艺控制与一致的检验标准，是国产线束进入高要求应用场景的重要基础。
信号性能同样是工程师评估替代方案时的重点。阻抗不连续可能引起信号反射，屏蔽结构或端接质量不佳可能增加干扰风险，线缆长度和走线方式也会影响传输表现。CABLINE-SS 系列具有面向 16 Gbps/lane 应用的性能参考，其测试条件包括 40PIN 连接器、AWG 40 极细同轴线缆、45 Ω 阻抗及 100 mm 线长；该结果不能直接视为 200 mm 替代线束在所有设备中的性能保证。因此，国产替代产品需要根据目标设备的传输协议、实际长度和工作环境，完成必要的尺寸、导通、绝缘及信号完整性验证，确保产品真正适配应用需求。

-----------------------------------------------------------------------------------------------------

三、选型和兼容与替代方案参考及建议
在选型过程中，建议工程师以原有线束型号 I-PEX 83026-100B-01-D 为基准，确认线材端连接器 20373-R40T-06、40PIN、0.4 mm 间距、200 mm 长度及 AWG 40 线缆规格，同时核对两端连接器的配合关系、Pin 位定义、线缆出线方向和设备内部走线路径。若设备对高速信号、弯折空间或抗干扰能力有特定要求，还应进一步明确阻抗目标、屏蔽要求、弯折条件及验证标准。连接器外观相似或Pin数相同，并不代表线束可以直接互换，仍需通过样品装配和必要测试确认兼容性。
对于采购人员，建议在批量导入前确认样品验证流程、关键尺寸和电气检验标准，并综合评估供应商的精细加工能力、质量管控、交付周期及量产一致性。我们公司可提供 I-PEX 83026-100B-01-D 兼容替代线束方案，可围绕原有产品的连接器配置、40PIN 接口、0.4 mm 间距、200 mm 线长及 AWG 40 极细同轴线缆要求开展替代制造与适配评估。通过工程技术确认与采购供应评估相结合，帮助客户增加供应选择，为设备维修、产品改版和持续生产提供支持。具体替代方案及性能表现以实际规格确认和样品验证结果为准。

-----------------------------------------------------------------------------------------------------

四、国产替代助力供应链灵活与产品持续开发
高端设备开始采用国产极细同轴线束，主要源于供应链多元化、交付管理、成本控制及国内精细制造能力提升等多方面需求。但对于高密度、高速信号连接应用而言，国产替代的前提仍是确保连接器兼容、线路定义准确、端接工艺稳定和信号性能达标。工程师需要重点关注产品设计与验证，采购人员则应重视质量一致性、交付能力及持续供货保障，双方协同才能降低替代导入风险。
针对 I-PEX 83026-100B-01-D，替代开发应围绕 20373-R40T-06 线材端连接器、40PIN、0.4 mm 间距及原有线束结构进行评估，并通过实际应用验证确认兼容性。我们公司专注于极细同轴线束生产制造，可提供 I-PEX 83026-100B-01-D 兼容替代线束方案，为客户提供规格匹配、样品验证与替代制造支持，协助企业拓展供应渠道，提升采购灵活性，并为后续产品迭代与量产提供更多选择。

我是【美金电子产品网】，我们公司拥有完善的极细同轴线束生产体系与技术团队，可满足各类同轴线束的定制与替代需求；欢迎联系：张经理 18913228573（微信同号）。
