I-PEX 81464-100B-02-D 20373-R40T-06兼容型极细同轴线束替代品

一、影响极细同轴线束使用寿命的关键因素
极细同轴线束广泛应用于笔记本电脑、显示设备、摄像模组及其他空间紧凑的电子产品中，承担着高速信号传输任务。由于线材直径较小、内部结构精密，在长期使用过程中，如果受到反复弯折、过度拉扯、挤压或扭转，可能造成内部导体疲劳、屏蔽层损伤或连接器端接部位松动，进而引发信号不稳定甚至断线。因此，提升极细同轴线束的使用寿命，需要从线材选型、结构设计、加工工艺和实际装配等多个环节进行控制。

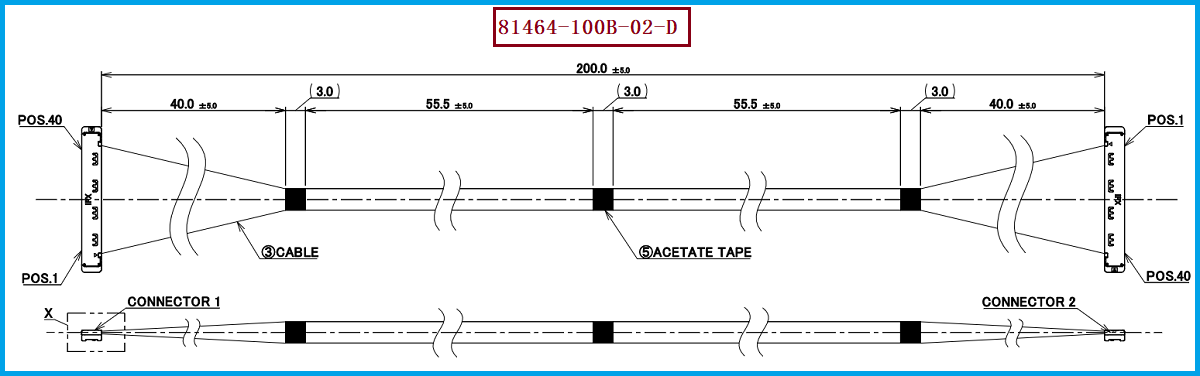

以 I-PEX 81464-100B-02-D 极细同轴线束为例，该产品采用 CABLINE-SS 系列 40Pin 配置，线长为 200mm，使用 AWG 40 微型同轴线，线材端连接器型号为 20373-R40T-06。对于工程师而言，除了确认线束的电气参数和机械尺寸，还应重点评估设备内部的布线路径、弯折空间及活动部件对线缆的影响；对于采购人员而言，则需要关注产品规格的一致性、端接加工质量及供应商的验证能力，避免因线束选型或制造质量不匹配而缩短产品使用寿命。

-----------------------------------------------------------------------------------------------------

二、如何通过设计与制造提升极细同轴线束的使用寿命？
在设计和装配阶段，应优先避免线缆急弯、反复折叠、过度拉伸及不必要的扭转，并按照所选线材的弯曲半径要求规划走线。对于笔记本电脑屏幕转轴等存在反复运动的应用场景，还应区分静态布线与动态弯折需求，评估线缆的弯折次数、运动角度及受力情况。连接器出线位置和线缆固定点尤其需要注意，应避免应力集中在端接部位，同时预留合理的装配余量，减少设备开合或运行过程中对线束造成的持续拉扯。
在制造过程中，线材裁切、剥线、端接和组装工艺同样会影响使用寿命。针对 AWG 40 极细同轴线束，应控制加工过程中的机械压力和操作精度，避免损伤内部导体、绝缘层及屏蔽结构，并确保连接器端接稳定、线缆排列符合要求。成品可根据实际应用开展导通检查、外观检查、弯折寿命测试及必要的信号性能验证，评估线束在预期使用环境中的可靠性。对于需要反复弯折的产品，测试条件应尽可能贴近真实使用场景，而不能仅凭一次导通测试判断长期耐久性。

-----------------------------------------------------------------------------------------------------

三、选型和兼容与替代方案参考及建议
在进行极细同轴线束选型或替代开发时，建议首先确认原产品的完整型号、Pin 数、线长、线规、连接器型号和线路定义。针对 I-PEX 81464-100B-02-D，关键参考参数包括 40Pin、200mm 线长、AWG 40 微型同轴线及线材端连接器 20373-R40T-06，同时需要核对两端连接结构和 1-N 线路对应关系。替代产品不仅要满足基本的机械尺寸和电气连接要求，还应考虑线材柔韧性、实际弯折条件、端接工艺及设备内部安装空间，避免因结构或加工差异影响线束的耐久性。
对于工程师，建议在替代方案导入前明确线束的固定方式、活动区域和预期使用寿命，并根据应用要求安排样品测试，验证弯折后的导通状态及信号传输表现。对于采购人员，应在询价和供应商评估时明确图纸版本、关键规格、质量要求及必要的测试项目，确保不同供应商提供的产品具有可比性。如果替代方案涉及线材结构或端接工艺变化，应先进行技术评估和样品验证，再决定是否批量导入。通过前期充分确认规格和使用条件，可以减少后续维修、更换及批量生产中的质量风险。

-----------------------------------------------------------------------------------------------------

四、I-PEX 81464-100B-02-D 极细同轴线束兼容替代与制造服务
针对原有线束更换、产品开发及供应链备选需求，我们公司可根据客户提供的图纸、样品和技术要求，开展极细同轴线束兼容评估与定制制造。针对 I-PEX 81464-100B-02-D，可围绕连接器匹配、AWG 40 线材、线路定义、线束尺寸及实际装配条件进行确认，并关注线材端接和加工过程中的质量控制。对于有弯折寿命要求的应用，还可结合具体使用场景评估相应的测试需求，为替代产品导入提供技术支持。
我们公司可提供：I-PEX 81464-100B-02-D 兼容替代线束方案。 无论是工程师进行新产品开发、线束耐久性改善，还是采购人员寻找备选供应渠道、安排维修更换及后续批量采购，都可以根据实际项目需求评估合适的制造方案。通过合理选型、规范加工和必要的可靠性验证，能够更有针对性地降低线束因弯折、拉扯或加工不当而发生失效的风险，帮助客户提升线束连接的稳定性，为设备长期可靠运行及持续生产提供支持。

我是【美金电子产品网】，我们公司拥有完善的极细同轴线束生产体系与技术团队，可满足各类同轴线束的定制与替代需求；欢迎联系：尹经理 18013280527（微信同号）。
