I-PEX 82288-100B-02-D 20680-030T-01兼容型极细同轴线束替代品

一、I-PEX 82288-100B-02-D极细同轴线束产品介绍

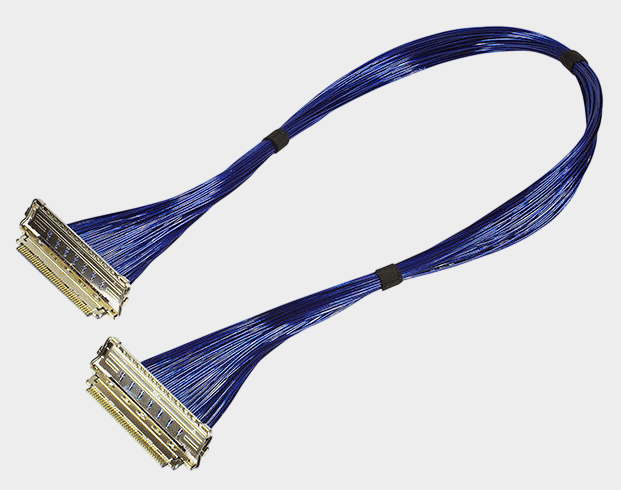

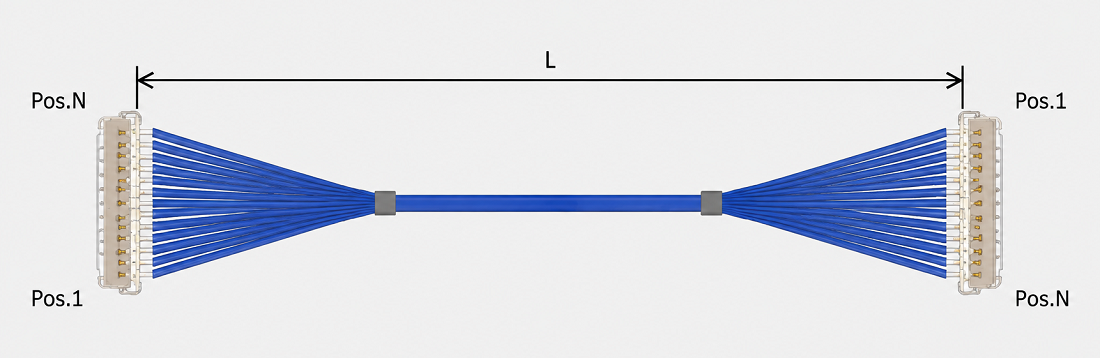

随着笔记本电脑、平板电脑、显示设备以及各种智能终端不断向轻薄化、小型化和高速化发展，设备内部的高速信号连接对线束提出了更高要求。极细同轴线束不仅需要满足狭小空间内的高密度布线要求，还需要在高速信号传输过程中保持稳定的电气性能，其中阻抗控制就是工程师进行高速线束设计时需要重点关注的因素。I-PEX 82288-100B-02-D属于CABLINE-CA II系列30PIN 1-N结构极细同轴线束，采用AWG40 Micro-Coaxial线材，长度为300mm，可应用于对空间、连接密度及高速信号传输有要求的电子设备内部连接场景。
该款极细同轴线束使用的线材端连接器型号为20680-030T-01，连接器为30PIN、0.4mm间距设计，在有限空间内实现高密度信号连接。CABLINE-CA II系列采用全屏蔽结构，并结合多点接地和机械锁扣设计，在满足小型化连接需求的同时，有助于保持高速信号通道的屏蔽和连接可靠性。对于工程师而言，在进行此类线束选型或替代设计时，需要同时考虑连接器型号、PIN数、间距、线材规格、长度以及高速信号电气性能，而采购人员则需要进一步确认产品是否能够稳定批量供应。

-----------------------------------------------------------------------------------------------------

二、极细同轴线的阻抗匹配原理是什么？
极细同轴线的阻抗匹配，本质上是为了让高速信号在线材、连接器、PCB以及前后端电路之间保持相对连续的传输环境。当高速信号沿传输线传播时，如果不同连接位置存在明显的阻抗变化，就可能产生信号反射，反射信号与原始信号叠加后可能造成波形畸变、振铃、过冲以及信号裕量下降。因此，工程师在设计高速极细同轴线束时，需要关注特性阻抗及其连续性，而不是单纯追求更细的线径或更小的外径。
极细同轴线的特性阻抗与中心导体尺寸、绝缘介质、屏蔽层结构以及导体之间的几何关系密切相关。当线径、绝缘材料或内部结构发生变化时，阻抗特性也可能随之发生变化。因此，I-PEX 82288-100B-02-D这类高速极细同轴线束在进行兼容替代时，不能仅按照30PIN和0.4mm间距进行机械匹配，还需要结合AWG40线材结构、传输长度以及实际高速信号要求进行阻抗和信号完整性验证。尤其是在高频应用中，插入损耗、回波损耗、串扰、阻抗连续性以及连接器端接质量，都可能影响最终的信号传输效果。

-----------------------------------------------------------------------------------------------------

三、选型和兼容与替代方案参考及建议
从工程师选型角度来看，极细同轴线束需要根据设备实际接口、信号带宽、传输距离、布线空间以及高速信号要求进行综合选择。对于I-PEX 82288-100B-02-D，首先需要确认20680-030T-01连接器、30PIN、0.4mm间距、AWG40 Micro-Coaxial线材以及300mm长度等关键条件是否与原设备匹配，然后再对阻抗、损耗、串扰、屏蔽效果和实际高速信号性能进行验证。这样既可以保证替代线束能够正常装配，也能够降低因阻抗不连续导致高速信号质量下降的风险。
从采购角度来看，如果企业希望寻找原厂产品的兼容替代、国产替代或第二供应商，建议不要仅以产品外观和连接器PIN数作为判断依据，而应综合考察供应商的线材加工能力、连接器端接工艺、尺寸一致性、产品稳定性以及批量生产能力。我们公司可提供：I-PEX 82288-100B-02-D兼容替代线束方案，可围绕20680-030T-01连接器、30PIN、0.4mm间距、AWG40极细同轴线材及300mm长度进行兼容开发与生产，并根据客户实际设备需求配合进行样品验证，为工程师提供替代开发支持，为采购人员提供稳定的第二供应商选择。

-----------------------------------------------------------------------------------------------------

四、专业极细同轴线束制造，满足高速高密度连接需求
对于高速电子产品而言，一款合格的极细同轴线束需要同时满足机械连接和电气传输两方面要求。30PIN、0.4mm间距能够帮助线束在有限空间内实现高密度连接，而Micro-Coaxial同轴结构则能够为高速信号传输提供屏蔽环境；与此同时，连接器端的端接精度、屏蔽连续性以及阻抗控制也会影响整个高速信号通道的性能。因此，在进行兼容替代时，应将线材、连接器和整机PCB连接看作一个完整的高速Channel进行评估。
我们公司专注于极细同轴线束的研发、生产制造及兼容替代，能够根据客户提供的产品料号、图纸、样品或实际设备需求进行产品匹配和开发。针对I-PEX 82288-100B-02-D这类30PIN高密度极细同轴线束，可围绕20680-030T-01连接器、0.4mm间距、AWG40线材和300mm长度进行兼容方案设计与制造，并结合实际项目要求进行样品打样和验证。对于需要原厂替代、国产兼容、第二供应商或批量采购的客户，可通过实际装配及性能验证后导入量产，在满足产品使用要求的同时提高供应链稳定性和采购灵活性。

-----------------------------------------------------------------------------------------------------

五、总结

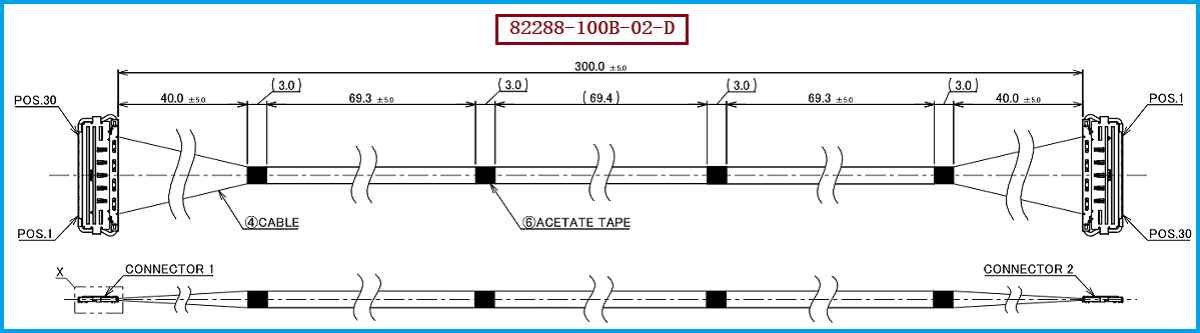

I-PEX 82288-100B-02-D是一款30PIN、0.4mm间距、AWG40 Micro-Coaxial、300mm长度的极细同轴线束，线材端使用20680-030T-01连接器。极细同轴线的阻抗匹配核心在于保持高速信号传输路径中的阻抗连续性，通过合理控制导体、绝缘介质、屏蔽结构以及连接器端接等因素，减少阻抗突变所产生的信号反射，从而为高速信号稳定传输提供良好的基础。
对于正在寻找I-PEX 82288-100B-02-D兼容替代方案的客户，我们公司可提供相应的极细同轴线束兼容替代产品，围绕连接器匹配、线材结构、阻抗控制、高密度端接及批量制造等环节，为工程师提供专业的替代开发支持，为采购人员提供国产兼容及第二供应商选择，帮助客户实现更灵活、更稳定的极细同轴线束供应。
