I-PEX 81461-100B-02-D 20680-030T-01兼容型极细同轴线束替代品

一、I-PEX 81461-100B-02-D极细同轴线束产品介绍
随着笔记本电脑、平板电脑、显示模组、智能终端等电子设备不断向轻薄化、小型化和高性能方向发展，设备内部的高速信号连接对线束的尺寸、信号完整性以及连接可靠性提出了更高要求。极细同轴线束采用高密度微型化结构，可以在有限的内部空间内实现多通道信号连接，尤其适合设备内部高速、短距离信号传输。CABLINE-CA II系列连接器采用0.4mm Pitch，并支持20Pin、30Pin、40Pin、50Pin等规格以及Micro-Coaxial等线缆方案，应用方向涵盖高速显示及高速数据连接。
本次介绍的产品型号为 I-PEX 81461-100B-02-D，属于30Pin、40AWG、200mm、1-N结构的Micro-Coaxial极细同轴线束。该产品采用50Ω极细同轴线材，线缆标称长度为200mm，适用于对安装空间和高速信号连接要求较高的电子设备内部连接。对于工程师来说，进行此类线束选型时需要综合考虑连接器结构、线材规格、线长、线位及高速信号性能；对于采购人员来说，明确具体料号和规格，则能够更加准确地进行供应商询价、样品确认以及国产兼容替代评估。

-----------------------------------------------------------------------------------------------------
二、极细同轴线适合高速还是长距离传输？
极细同轴线更适合高速、短距离、高密度的设备内部信号连接，而不是以长距离传输作为主要应用方向。随着传输距离增加，线缆损耗、阻抗变化、回波以及串扰等因素对高速信号的影响会逐渐增加，因此在实际产品设计中，极细同轴线通常被用于主板与显示模组、主板与摄像头模组或其他内部高速接口之间的短距离连接。对于4K显示、高速数据等应用，工程师需要结合实际接口协议、信号速率、Lane数量、线缆长度以及整机信号通道进行综合评估。
在高速传输应用中，线径越细并不代表传输性能越好，真正需要关注的是整个线束通道的信号完整性，包括特性阻抗、插入损耗、回波损耗、串扰、时延差、屏蔽性能以及连接器端接质量等。CABLINE-CA II系列面向eDP、USB4、Thunderbolt及高速显示等应用，并具备相应的高速连接器平台能力，但具体线束的实际传输能力仍需结合线材、长度、端接工艺和整机系统进行验证。因此，对于工程项目而言，极细同轴线的核心优势是“小型化＋高密度＋高速短距离连接”，而不是单纯追求更长的传输距离。

-----------------------------------------------------------------------------------------------------

三、I-PEX 81461-100B-02-D选型及兼容与替代方案参考及建议

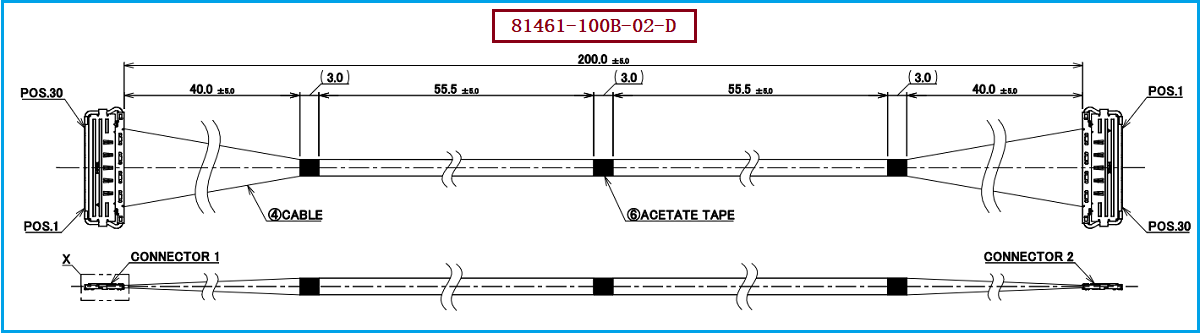

在进行I-PEX 81461-100B-02-D兼容替代时，工程师和采购人员不能只看Pin数和线长，还需要同时确认连接器型号、线位定义、线材规格、出线结构以及实际安装尺寸。本款产品的线材端连接器型号为 20680-030T-01，对应30Pin Plug Housing；线位定义为1：30，因此在开发兼容替代产品时，应重点确认设备端连接器的配合关系以及实际信号线序，确保替代产品不仅能够安装，而且能够满足电气连接要求。
对于采购部门而言，选择兼容替代供应商时，除了价格之外，还需要综合考虑产品一致性、交期、持续供货能力、样品验证以及批量生产稳定性。对于工程部门而言，则应通过样品装配、高速信号测试及整机验证确认替代方案是否满足项目要求。我们公司可提供：I-PEX 81461-100B-02-D兼容替代线束方案，可根据客户提供的产品料号、图纸、样品或实际设备需求，对30Pin、40AWG、200mm极细同轴线束进行兼容开发，为需要国产替代、第二供应商或降低采购成本的客户提供相应的产品解决方案。

-----------------------------------------------------------------------------------------------------

四、专业极细同轴线束制造与高速连接应用
极细同轴线束虽然体积小，但其生产制造涉及极细线材加工、连接器端接、线序控制、屏蔽结构处理以及尺寸一致性控制等多个环节，尤其是40AWG等级极细同轴线束，对加工精度和生产工艺具有较高要求。对于高速显示和高速数据应用而言，线束最终性能不仅取决于单根线材，还与连接器、端接结构、线缆长度以及整个信号通道密切相关，因此稳定的制造工艺和严格的品质控制是保证批量产品一致性的重要基础。
我们公司专注于极细同轴线束的生产制造与兼容替代方案开发，可针对I-PEX 81461-100B-02-D这类产品，根据客户实际应用需求进行线束结构、连接器、线材、线长及线位等方面的匹配开发。针对需要寻找I-PEX兼容替代产品、国产替代产品、第二供应商或者希望优化采购成本与交期的客户，我们可提供从样品开发、兼容验证到批量生产的极细同轴线束解决方案，为笔记本电脑、平板电脑、显示设备、智能终端等产品的高速内部连接提供稳定的线束供应支持。

我是【美金电子产品网】，我们公司拥有完善的极细同轴线束生产体系与技术团队，可满足各类同轴线束的定制与替代需求；欢迎联系：尹经理 18013280527（微信同号）。
