I-PEX 81467-100B-02-D 20497-040T-30兼容型极细同轴线束替代品

一、反复弯折可能带来哪些潜在风险？
极细同轴线束具有线径细、布线灵活等特点，适用于内部空间有限的电子设备。在反复开合、转轴运动或活动模组运行过程中，线束可能持续承受弯曲应力。如果弯曲位置过于集中、固定方式不合理，或装配时受到过度拉扯，就可能增加内部导体疲劳、绝缘层损伤、屏蔽结构异常及连接端松动的风险。这些问题未必会在首次通电时显现，因此有必要通过耐弯折测试评估线束的实际使用表现。
从工程设计角度看，线束可靠性不仅取决于线材本身，还与布线路径、弯曲半径、固定点位置及连接器附近的受力情况有关。从采购角度看，即使不同产品的外形和接口相似，其线材结构、加工工艺和测试表现也可能存在差异。因此，在选型或兼容替代采购前，应通过样品测试确认产品是否符合实际使用要求，而不是只比较型号和价格。

-----------------------------------------------------------------------------------------------------

二、如何安排耐弯折测试并判断结果？
耐弯折测试前，应先确认线束在设备中的安装方式，明确需要反复弯曲的区域，并根据实际工况设定弯曲半径、运动角度、循环次数和速度。测试夹具应能稳定固定线束，同时避免夹持力过大或运动轨迹偏移。对于带有连接器端接结构的极细同轴线束，还应关注连接器出口附近是否存在局部折弯或应力集中，以便更准确地评估长期使用风险。
测试期间，可根据测试要求监测导通状态，观察是否出现瞬时断路或接触不稳定。测试结束后，应检查线材外观、端接区域和连接器，并复测导通及其他必要的电气指标。若用于高速信号传输，还可根据应用要求评估信号完整性。测试循环次数和合格标准应依据产品规范、客户要求及实际应用环境确定，不能将未经验证的固定次数视为通用标准。

-----------------------------------------------------------------------------------------------------

三、I-PEX 81467-100B-02-D产品规格与耐弯折选型要点

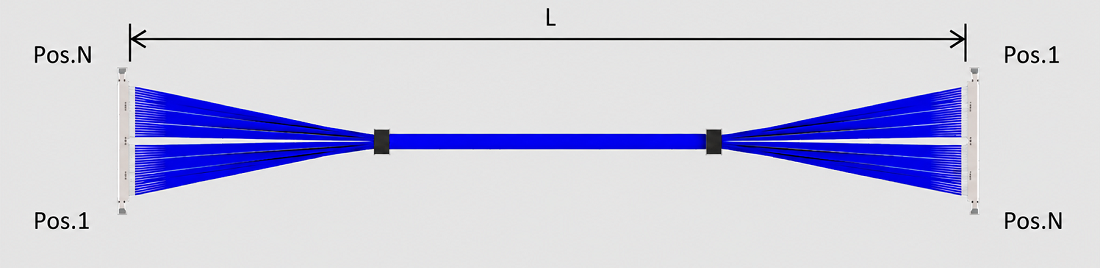

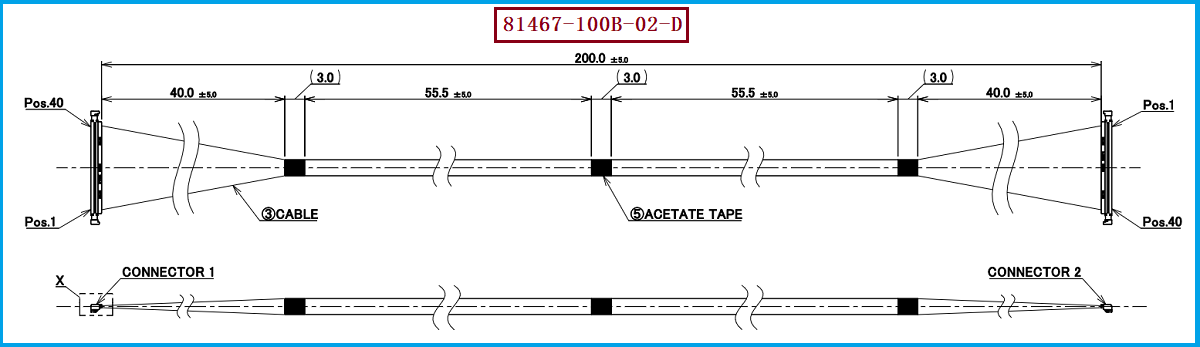

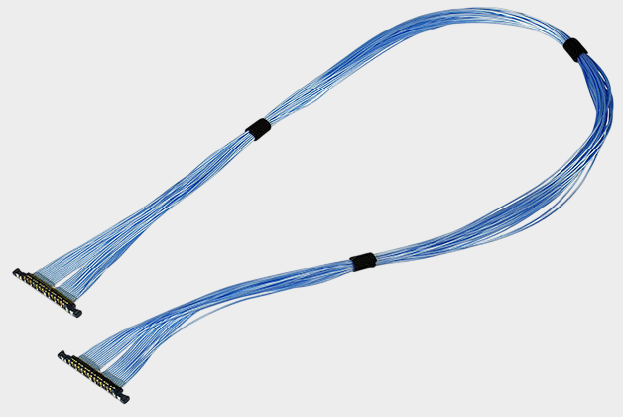

I-PEX 81467-100B-02-D是一款40PIN极细同轴线束，线束长度为200mm，连接器间距为0.3mm，使用AWG 44线材，线材端连接器型号为20497-040T-30。相关连接器规格涉及AWG 42、AWG 44和AWG 46线材。工程师评估替代产品时，除了核对连接器型号、PIN数和间距，还应确认线序、线材规格、长度、出线方向及两端端接方式，并结合设备内部结构检查弯折区域是否有足够空间。
采购人员在询价时，可以要求供应商说明样品验证范围、耐弯折测试条件和质量检验方式，并确认批量产品能否保持线材规格与端接质量的一致性。如果考虑采用不同AWG线材，还应重新核实连接器适配性，并通过实际测试评估机械表现，避免仅凭线径判断耐弯折能力。

-----------------------------------------------------------------------------------------------------

四、I-PEX 81467-100B-02-D兼容替代方案与定制服务
我们公司专注于极细同轴线束加工制造，可依据客户提供的产品型号、样品或技术要求，评估兼容替代的可行性。针对 I-PEX 81467-100B-02-D，我们公司可提供兼容替代线束方案，协助客户核对连接器配置、40PIN接口、0.3mm间距、AWG 44线材及200mm线束长度等关键参数，并根据项目需求开展样品试制和适配验证。
在替代开发过程中，工程师可重点验证接口配合、实际布线路径及耐弯折表现；采购人员则可同步确认质量检验标准、样品交付流程和批量生产能力。通过前期规格核对与样品测试，有助于提前发现装配和机械可靠性方面的问题。具体兼容性及耐弯折表现，应以双方确认的技术要求和实际测试结果为准。

-----------------------------------------------------------------------------------------------------

五、以耐弯折验证和质量管控，为线束长期应用提供保障
极细同轴线束是否适合长期使用，不能只看初始导通是否正常，也不能单凭线材柔软程度判断。结合实际布线环境、弯折方式、测试后的外观及电气表现，才能更全面地评估产品可靠性。对于工程师，耐弯折测试有助于提前发现结构和装配问题；对于采购人员，明确的验证标准则有助于供应商评估、质量验收和批量交付管理。
因此，在新产品开发或兼容替代项目中，建议尽早明确线束规格、测试条件和验收要求，并通过样品装配、耐弯折验证及批次质量管理建立完整的评估流程。我们公司可根据客户需求提供极细同轴线束兼容替代评估与制造服务，协助工程与采购团队兼顾接口匹配、机械可靠性和后续供货需求。
