一、高速信号应用中，为什么需要关注极细同轴线的屏蔽性能？
随着高速图像采集、机器视觉、显示设备、工业检测等产品不断向高分辨率、高帧率和小型化方向发展，设备内部的高速信号越来越密集，线束之间的距离也越来越小。在这种情况下，高速信号线不仅需要满足数据传输要求，还需要兼顾电磁干扰、信号完整性、布线空间以及连接可靠性。因此，对于工程师而言，线束屏蔽性能已经成为高速连接方案设计过程中不可忽视的一项因素。
那么，高速信号线是否必须采用双屏蔽极细同轴线？答案并不是绝对的。是否需要双屏蔽，应根据实际信号速率、传输距离、设备内部电磁环境、周围干扰源、线束布局以及整机EMI/EMC要求综合判断。相比单纯增加屏蔽层，更重要的是保证线材、连接器以及接地结构之间形成连续、可靠的屏蔽路径。对于空间受限的高速设备，结构合理的极细同轴线束可以在较小空间内实现多通道高速信号传输，并兼顾屏蔽和布线需求。

-----------------------------------------------------------------------------------------------------

二、极细同轴线束的屏蔽效果，不只是看“有几层屏蔽”
从工程师的实际设计角度来看，判断一款高速极细同轴线束是否适合使用，不能简单地以单屏蔽或双屏蔽作为唯一标准。线材本身的同轴结构、屏蔽层覆盖方式、连接器内部的屏蔽设计、端接工艺以及接地连续性都会影响最终的EMI表现。如果线材屏蔽性能较好，但连接器端存在屏蔽断点或接地不连续，高速信号在实际设备中的抗干扰能力仍然可能受到影响。

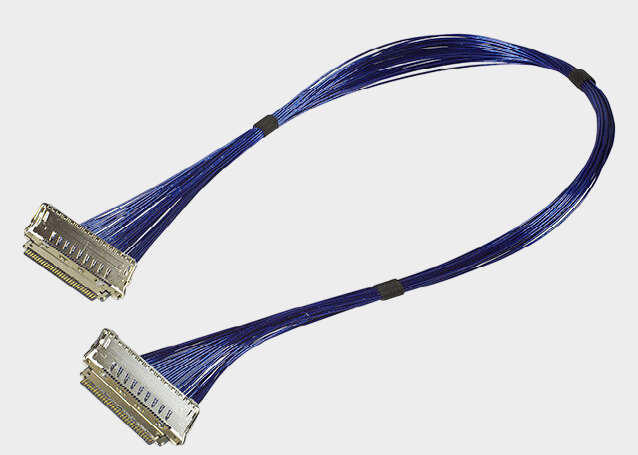

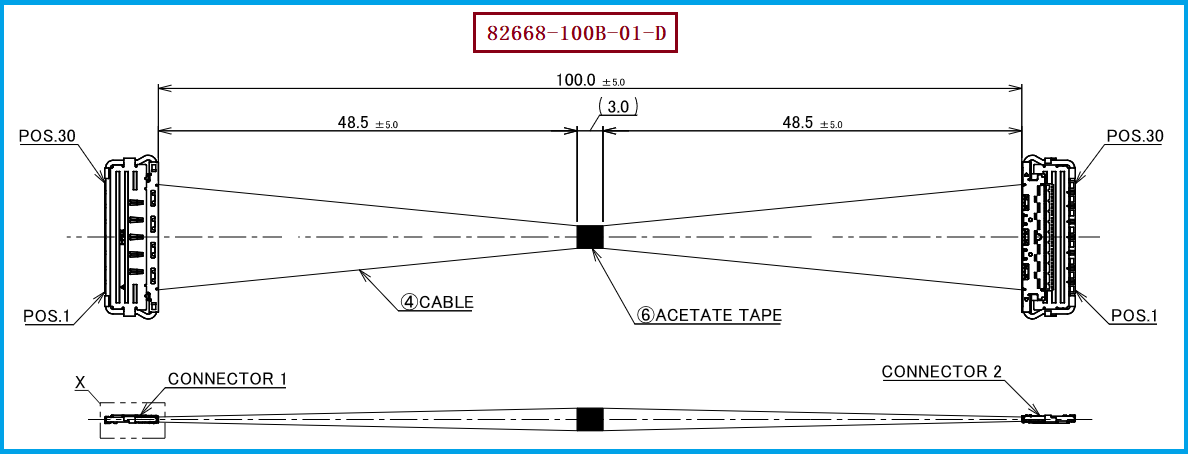

以I-PEX 82668-100B-01-D为例，该产品属于CABLINE-CA II 30Pin极细同轴线束，规格为40AWG、100mm、1-1双端连接结构，连接器采用0.4mm Pitch设计。CABLINE-CA II连接器采用ZenShield®全屏蔽及多点接地设计，并配有机械锁定结构。对于工程师而言，这类设计思路的重点在于从线材到连接器建立相对完整的屏蔽和接地路径，而不是单纯依靠增加线材屏蔽层来解决EMI问题。因此，在高速应用中，更合理的选型方式是结合实际EMI测试结果判断线束是否需要进一步提高屏蔽等级。

-----------------------------------------------------------------------------------------------------

三、选型和兼容与替代方案参考及建议
对于采用I-PEX 82668-100B-01-D的设备，在进行线束选型或兼容替代时，建议首先确认30Pin、0.4mm Pitch、40AWG、100mm线长以及1-1双端连接等主要规格，同时确认线材端使用的连接器型号为20680-030T-01。该连接器可适配AWG 36、AWG 38、AWG 40、AWG 42、AWG 44规格的线材。不同AWG对应不同的线材尺寸和电气特性，因此如果需要更换线径或调整线材结构，应结合实际高速信号要求进行阻抗、信号完整性及EMI性能验证。
对于采购人员来说，兼容替代也不能仅仅判断连接器型号和外形尺寸是否一致。除了确认连接器、Pin数、Pitch、线长和AWG规格，还需要关注供应商是否具备稳定的极细同轴线束生产能力，以及是否能够根据原产品进行结构匹配和样品验证。我们公司专注于极细同轴线束生产制造，可提供：I-PEX 82668-100B-01-D兼容替代线束方案，可根据客户实际产品需求，围绕20680-030T-01连接器以及AWG 36、AWG 38、AWG 40、AWG 42、AWG 44等线材规格进行匹配和生产，为工程验证、国产替代、第二供应商导入及批量采购提供线束解决方案。

-----------------------------------------------------------------------------------------------------

四、高速信号线如何选择，关键是让屏蔽、传输与空间需求达到平衡
高速信号线是否采用双屏蔽极细同轴线，最终还是需要回到具体产品的应用需求。对于EMI环境复杂、干扰源较多、整机EMC要求较高的设备，可以进一步评估更高等级的屏蔽方案；对于空间高度和线束尺寸受到严格限制的产品，则需要在屏蔽性能、线径、柔韧性、布线空间和高速传输性能之间进行综合权衡。尤其是高速图像采集和机器视觉设备，线束往往需要在有限空间内完成多路高速信号连接，因此极细同轴线束的小型化、高密度和屏蔽特性具有较高的应用价值。
I-PEX 82668-100B-01-D采用30Pin、40AWG、100mm、1-1结构，配套线材端连接器为20680-030T-01，并可适配AWG 36、AWG 38、AWG 40、AWG 42、AWG 44规格线材，可作为高速、小型化连接应用中的参考方案。我们公司具备极细同轴线束生产制造能力，可提供I-PEX 82668-100B-01-D兼容替代线束方案，并可根据客户实际产品结构、线材规格、线长及连接要求进行定制化生产，为高速图像采集、机器视觉、显示设备及其他高密度高速连接产品提供灵活的线束替代选择。

-----------------------------------------------------------------------------------------------------

五、总结
高速信号线并不是必须采用双屏蔽极细同轴线，真正需要关注的是整个高速信号链路的屏蔽连续性、信号完整性以及实际EMI表现。工程师在选型时，应综合考虑信号速率、线材结构、AWG、连接器屏蔽设计、接地方式和整机EMC要求；采购人员则应重点确认供应商的产品兼容能力、生产能力和批量交付能力。
针对I-PEX 82668-100B-01-D，我们公司可提供兼容替代线束方案，并可围绕20680-030T-01连接器及AWG 36、AWG 38、AWG 40、AWG 42、AWG 44线材规格进行生产制造，帮助客户在满足高速连接需求的同时，根据实际应用合理优化线束屏蔽方案。
