I-PEX 82970-100B-02-D 20497-050T-30兼容型极细同轴线束替代品

一、弯折次数不是唯一指标，实际工况更重要
在精密电子设备中，极细同轴线束通常需要在狭小空间内完成信号连接。部分产品在使用过程中会反复开合或转动，线束因此长期处于动态弯折状态。工程师在选型时，除了关注线束尺寸、接口和电气参数，还需要评估其能否承受设备整个使用周期内的反复运动。对于采购人员来说，弯折可靠性也会影响产品的维修风险、使用寿命和后续质量成本。

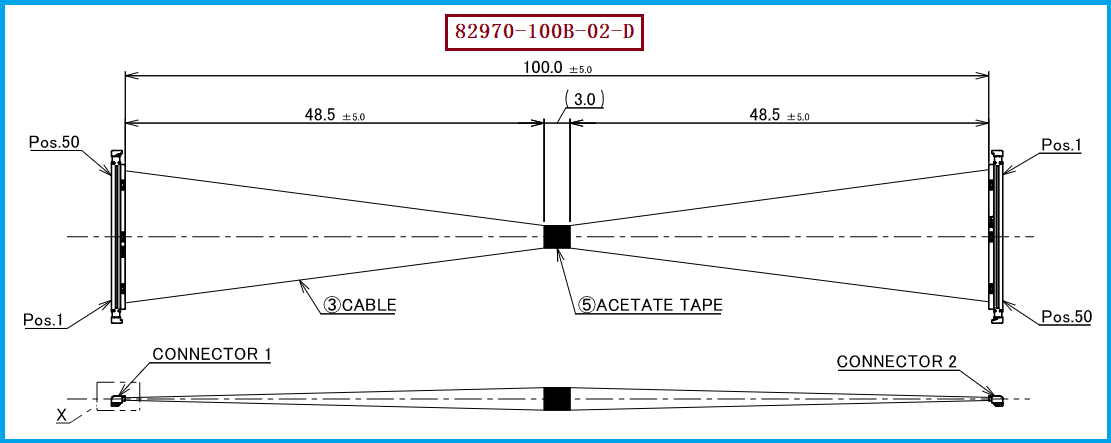

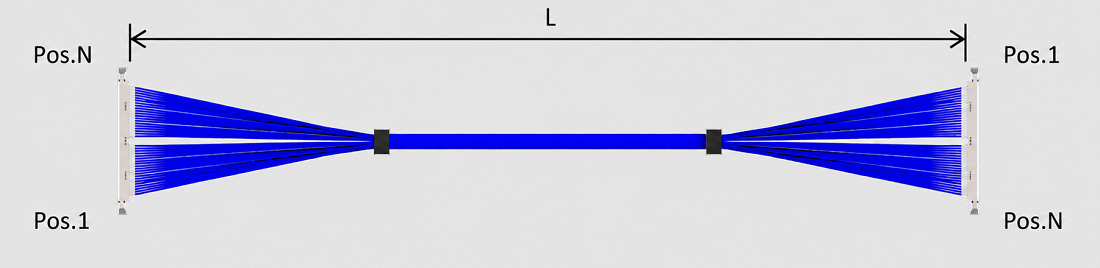

极细同轴线束的弯折次数并没有统一标准，不能简单地认为所有产品都能达到相同寿命。即使两款线束外观接近，如果线材构造、弯曲半径或端部固定方式不同，其测试结果也可能存在差异。I-PEX 82970-100B-02-D 为CABLINE-UA II系列50PIN极细同轴线束，线束长度为100mm，采用AWG 44线材，线材端连接器型号为 20497-050T-30，连接器间距为 0.3mm。针对这类产品，弯折寿命评估应结合具体安装结构和工作方式开展，而不能只依据产品型号或线径作出判断。

-----------------------------------------------------------------------------------------------------

二、哪些设计细节容易影响线束的耐弯折表现？
线束的弯折区域、固定点和连接器出线位置，是设计评估中需要重点关注的部位。当设备内部空间不足，导致线束被迫以较小半径弯曲时，反复运动可能使局部应力不断累积。如果线束同时受到拉力、扭转或其他部件挤压，潜在损伤风险还可能进一步增加。因此，在结构设计阶段预留合理的走线空间，并控制线束运动范围，有助于减少不必要的机械负荷。
对于高密度50PIN线束，连接器间距为0.3mm，装配时还需要重视端部加工质量、线序准确性及连接器固定状态。生产过程中，如果端接质量或线束排列的一致性不足，也可能给长期使用带来隐患。工程师应从设备结构、线束加工和动态运动三个方面综合评估；采购人员则可以重点了解供应商的工艺管控、检验方式、样品验证能力和批次一致性，而不是只关注产品报价。

-----------------------------------------------------------------------------------------------------

三、建立清晰的弯折测试标准，避免寿命判断出现偏差
想要判断一款极细同轴线束能否满足设备的使用要求，首先需要制定可重复的测试条件。测试方案应明确弯曲半径、运动角度、往复速度、固定方式和循环次数，并规定一次循环的具体计数方式。测试过程中应关注是否出现导通异常、间歇性断路、绝缘层损伤或其他影响功能的问题；如果产品承担高速信号传输任务，还应根据应用要求检查测试前后的电气性能。
测试结果应与预先设定的验收标准进行比较，而不是单独看最终完成了多少次弯折。对于转轴、活动模组等长期运动场景，建议将线束安装在接近实际使用环境的结构中进行验证，以便发现固定点、出线方向或运动空间带来的影响。若更换线材、调整长度或改变端部加工方式，即使连接器型号不变，也应重新评估其弯折性能，避免直接沿用原方案的寿命结论。

-----------------------------------------------------------------------------------------------------

四、选型和兼容与替代方案参考及建议
采购或开发 I-PEX 82970-100B-02-D 的兼容替代线束时，建议首先确认完整线束型号、50PIN数量、0.3mm间距、AWG 44线材、100mm长度及线材端连接器 20497-050T-30。此外，还需要核对线序定义、两端连接方式、线束出线方向、设备内部空间以及实际弯折区域。对于有明确动态寿命要求的项目，最好在产品选型阶段就确定测试方法和验收条件，减少样品确认后才发现机械结构不匹配的风险。
我们公司生产制造极细同轴线束，可根据客户的原产品型号、工程图纸或实物样品，评估加工可行性和兼容替代要求。我们公司可提供：I-PEX 82970-100B-02-D 兼容替代线束方案，可围绕连接器规格、线材参数、线束长度和端部结构进行核对，并配合客户开展样品测试与质量验证。对于重视弯折寿命的应用，我们建议将实际工况、目标循环次数和失效判定方式提前沟通清楚，使替代线束不仅在规格上匹配，也能通过必要的应用验证。

-----------------------------------------------------------------------------------------------------

五、从规格匹配到可靠性验证，为采购与应用提供保障
评估极细同轴线束的弯折能力，不能只追求一个看似理想的次数，而应关注测试条件是否合理、结果是否可重复，以及线束在实际设备中能否持续稳定工作。对工程师来说，合理的结构设计与充分的寿命验证可以帮助降低设计风险；对采购人员来说，明确的技术要求、稳定的生产工艺和可追溯的检验流程，有助于提高供应链质量管理的有效性。围绕 I-PEX 82970-100B-02-D 这款50PIN、0.3mm间距的极细同轴线束，我们公司可根据客户的项目需求提供兼容替代线束方案，并配合规格核对及样品验证。通过把产品选型、弯折测试和批量质量控制结合起来，可以更全面地评估线束是否适合目标应用，为设备的长期稳定运行提供支持。

我是【美金电子产品网】，致力于高速接口极细同轴线束与精密连接器的兼容替代与量产支持，项目咨询请联系：尹经理 18013280527（微信同号）。
