I-PEX 83039-100B-01-D 20497-040T-30兼容型极细同轴线束替代品

一、线径越细越灵活，但使用不当也可能增加断线风险

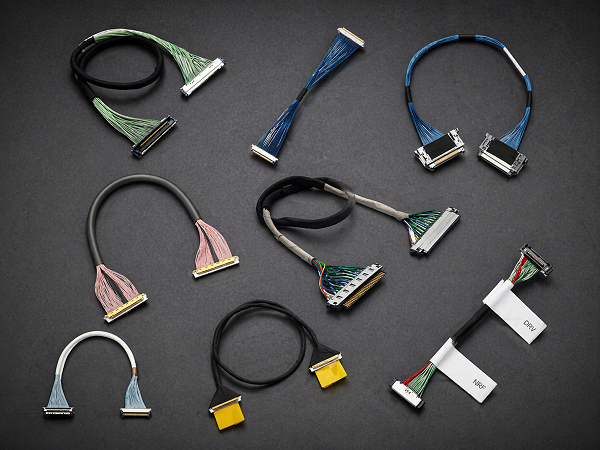

极细同轴线束常用于显示模组、摄像设备及其他内部空间紧凑的电子产品。其细径结构便于在有限空间内完成信号连接，但线束的灵活性并不意味着可以随意折弯或拉动。如果线束在安装时被反复折叠、被壳体边缘挤压，或在设备运行过程中持续受到牵引，内部导体就可能承受反复机械应力，逐步出现疲劳损伤。
实际应用中，断线原因不一定是线材质量问题，也可能与结构设计和装配操作有关。例如，线束预留长度不足，连接器插接后仍处于绷紧状态；或者线束在狭窄位置形成急弯，长期受力集中在同一处，都可能影响可靠性。因此，排查断线问题时，应同时检查线材状态、布线路径、固定方式和连接器附近的受力情况。

-----------------------------------------------------------------------------------------------------

二、以 I-PEX 83039-100B-01-D 为例，不能忽视布线与线位要求

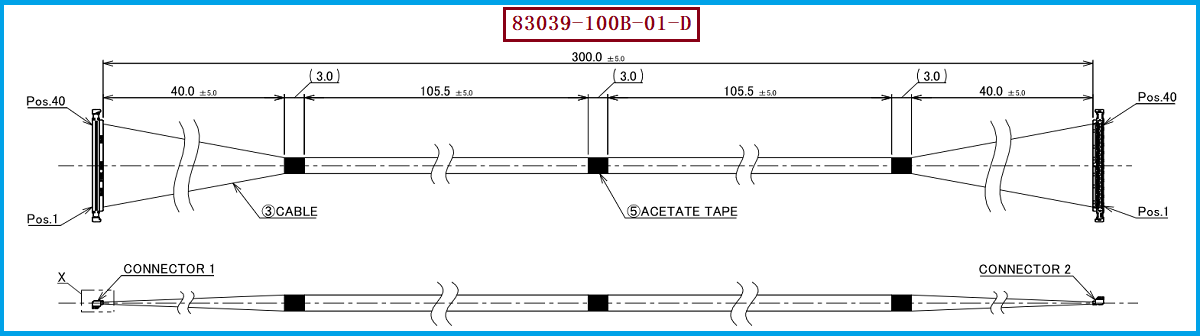

I-PEX 83039-100B-01-D 为 CABLINE-UA II 系列40PIN极细同轴线束，长度为300mm，线材端连接器型号为20497-040T-30，线位定义为1：40。对于此类线束，除了确认连接器能够正常配合，还应确保线束长度、出线方向和设备内部路径相互匹配。如果实际布线空间与设计不符，安装人员可能被迫扭转或压弯线束，进而增加局部损伤的可能性。
工程师在设计验证时，可重点检查连接器出口附近、机壳转角以及线束固定点等位置，确认这些区域没有明显挤压或过度弯曲。采购人员则应在询价和送样阶段确认完整的技术要求，避免只按40PIN和300mm长度采购，却忽略线材规格、线位对应关系及端接结构。对于涉及高速信号传输的应用，还应结合设备要求检查信号完整性，确保机械适配与电气性能同时满足需求。

-----------------------------------------------------------------------------------------------------

三、选型和兼容与替代方案参考及建议
替代极细同轴线束时，建议先核对原有连接器型号、PIN数、间距、线材规格、线束长度、线位定义和两端端接方式，再结合设备的安装空间与使用环境进行评估。针对 I-PEX 83039-100B-01-D，需确认20497-040T-30连接器及40PIN接口配置与目标设备相匹配，并关注替代产品的出线方向、弯曲空间和固定方式。若采用不同AWG规格或改变线束结构，应重新进行样品验证，不能直接认定其性能完全相同。
我们公司可根据客户提供的产品型号、样品或技术要求，评估相应的加工与兼容替代可行性。我们公司可提供：I-PEX 83039-100B-01-D 兼容替代线束方案，协助客户核对接口、线材和线位要求，并结合实际装配情况开展样品确认。对于批量采购项目，建议在量产前明确检验项目、关键尺寸、导通要求及批次一致性标准，减少后续装配异常和返工风险。

-----------------------------------------------------------------------------------------------------

四、做好装配与耐弯折验证，才能提升线束使用可靠性
极细同轴线束是否容易断，与线材结构、加工工艺、装配方式和实际受力条件密切相关。设计阶段应合理规划布线路径，避免线束长期处于拉紧、扭转或急弯状态；装配时应避免直接拉扯线材来完成连接器定位，并注意保护连接器尾部及线束固定区域。
对于可靠性要求较高的设备，可依据实际工况开展弯折或动态使用验证，并在测试前后检查外观、导通状态及必要的信号指标。测试条件应尽量贴近真实使用场景，同时记录弯折半径、循环次数和异常情况，便于分析问题来源。通过前期选型审查、生产过程控制和样品验证，可以更有针对性地减少极细同轴线束断裂问题，为设备稳定运行和后续批量采购提供保障。
