I-PEX 81465-100B-02-D 20878-030T-01兼容型极细同轴线束替代品

一、极细同轴线束选型，工程与采购需要关注什么？
在精密电子设备中，极细同轴线束不仅需要满足紧凑的安装空间，还需要兼顾信号传输、连接可靠性和制造精度。工程师在设计阶段通常需要确认连接器接口、Pin 数量、线长、针脚对应关系、阻抗及布线路径；采购人员则需要关注产品规格是否清晰、供应商是否具备相应的加工能力，以及样品确认和批量交付能否满足项目计划。
PTFE 是高性能线缆中常见的一种材料选择，具有良好的绝缘性能、较低的介电常数以及耐热和耐化学特性。这些优势使其适用于部分对电气性能和环境适应性有要求的线缆结构。但工程选型时必须区分内部绝缘介质与外部护套，不能直接认定所有极细同轴线都采用 PTFE 护套。确认实际材料构成，才能让设计要求与采购规格保持一致。

-----------------------------------------------------------------------------------------------------
二、PTFE 的低介电常数与绝缘性能为什么重要？
同轴线通常由中心导体、绝缘介质、外导体屏蔽层和外部保护结构组成。绝缘介质会影响线缆的电气特性，因此材料的介电性能是工程选型中的重要考量。PTFE 具有较低的介电常数和良好的电气绝缘性能，在适合的结构设计中，可以满足部分高性能同轴线对绝缘介质的要求。
不过，采用 PTFE 并不代表线缆自动具备特定的阻抗或适用于所有高频场景。线缆性能还取决于导体尺寸、介质厚度、屏蔽方式、制造公差及连接器端接工艺。对于有明确阻抗或信号传输要求的项目，工程师应核对完整线缆规格并开展必要测试，采购人员也应在询价阶段明确关键指标，避免因参数理解不一致而影响后续项目导入。

-----------------------------------------------------------------------------------------------------

三、耐热性与材料稳定性如何影响线束应用？
在电子设备内部，线束可能受到温升、空间限制、弯曲布线和不同装配条件的影响。PTFE 具有较好的耐热性和化学稳定性，因此在部分高性能线缆设计中具有应用价值。但材料本身的耐受能力不等于成品线束的额定工作温度，实际适用范围仍需以具体线材规格、制造商要求和使用条件为依据。
从工程角度看，选择线缆材料时还应考虑弯曲半径、外径控制、屏蔽完整性及连接器端接可靠性；从采购角度看，则需要确认供应商是否能够按照规定的材料与尺寸要求稳定加工，并提供必要的质量验证。将材料性能与制造能力结合评估，有助于降低产品装配和批量导入风险。

-----------------------------------------------------------------------------------------------------

四、选型和兼容与替代方案参考及建议

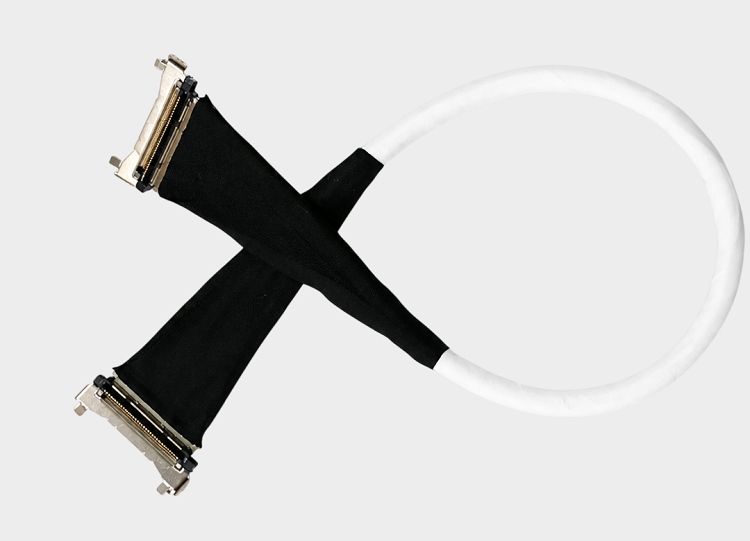

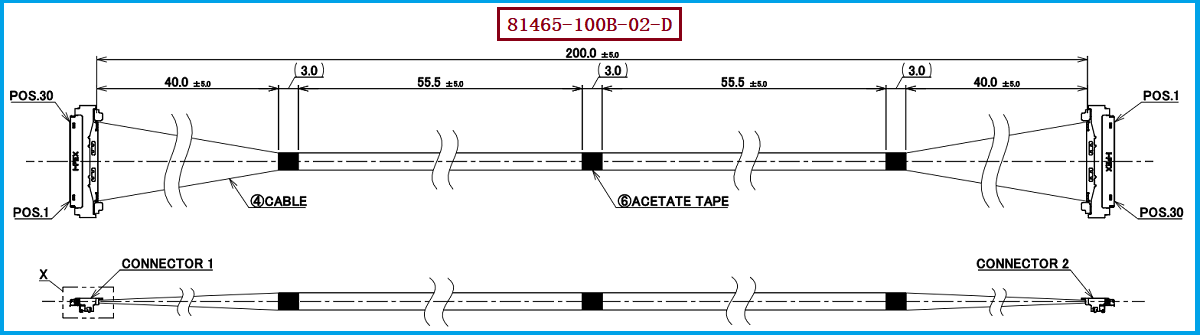

如果项目需要寻找现有极细同轴线束的兼容替代方案，建议工程师与采购人员共同核对连接器型号、Pin 数量、针脚定义、线长、阻抗、线缆结构及测试要求。以 I-PEX 81465-100B-02-D 为例，其规格为 30 Pin、标称长度 200mm、AWG #40 线缆和 50Ω 标称阻抗，线端连接器型号为 20878-030T-01，针脚对应关系采用 1:30 反向映射。实际应用前还应核对对应图纸版本、连接器配合关系和材料要求。
我们公司可提供：I-PEX 81465-100B-02-D 兼容替代线束方案。 我们可根据客户的图纸、样品和应用需求，开展极细同轴线束定制及替代可行性评估，重点确认连接器匹配、线长公差、针脚定义、线缆结构和关键电气参数。对于有 PTFE 材料指定要求的项目，可在具体材料标准明确后进一步评估加工方案。通过样品确认及必要的电气、机械和整机验证，帮助客户判断替代产品是否符合实际应用要求。

-----------------------------------------------------------------------------------------------------

五、为工程选型与采购决策提供支持
PTFE 因具备良好的电气绝缘性能、较低的介电常数以及耐热和耐化学特性，成为部分高性能线缆设计中的材料选择。但极细同轴线束的整体性能还受到结构设计、屏蔽方式、连接器匹配和制造精度的影响。只有结合实际应用环境和技术指标进行评估，才能选择适合项目的线束方案。我们专注于极细同轴线束加工、定制与兼容替代服务，可根据客户提供的图纸、样品及技术参数开展评估，为工程师提供规格确认支持，也为采购人员提供询价与供应商评估依据。如果您正在寻找 I-PEX 81465-100B-02-D 的兼容替代方案，或有其他极细同轴线束定制需求，欢迎联系我们，进一步沟通项目规格、样品制作与验证安排。

我是【美金电子产品网】，我们公司拥有完善的极细同轴线束生产体系与技术团队，可满足各类同轴线束的定制与替代需求；欢迎联系：张经理 18913228573（微信同号）。
