I-PEX 83023-100B-01-D 20373-R35T-06兼容型极细同轴线束替代品

一、认识产品：Pin数决定连接位置配置，是线束选型的重要依据
随着笔记本电脑、平板电脑及其他精密电子设备不断向轻薄化、高集成度发展，设备内部连接需要在有限空间内实现更多信号通道的布局。极细同轴线束具有线径细、布线灵活、适合高密度连接等特点，连接器的Pin数则直接关系到可用连接位置的数量，是工程师进行接口设计和线束选型时需要优先确认的参数。对于采购人员来说，准确区分不同Pin数的线束，也有助于避免采购规格不符、重复打样及后续装配问题。

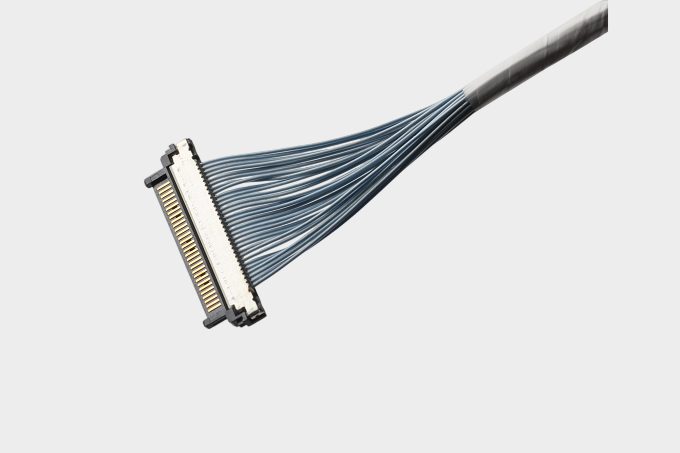

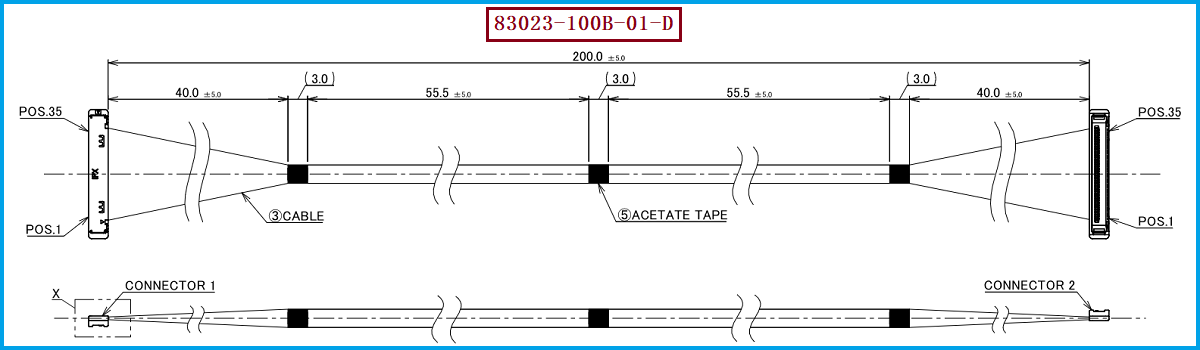

本文介绍的产品型号为 I-PEX 83023-100B-01-D，属于CABLINE-SS系列35Pin极细同轴线束，线束长度为 200mm，线材端连接器型号为 20373-R35T-06，线位定义为 1：35。该产品采用35个连接位置的配置，线束两端按照对应位置进行一对一连接。工程师和采购人员在识别这款产品时，应将完整线束料号、连接器型号、Pin数、线束长度及线位定义结合起来确认，不能只看外观或其中某一项参数就判断产品是否适用。

-----------------------------------------------------------------------------------------------------

二、连接器Pin数不同有什么区别？影响通道数量、结构尺寸与选型适配
极细同轴线束连接器的Pin数，首先影响的是连接位置数量。常见的CABLINE-SS系列包含10Pin、14Pin、20Pin、30Pin、32Pin、35Pin、40Pin和50Pin等配置，可满足不同设备的连接需求。一般而言，Pin数较少的连接器可用于连接位置需求较少的设计；Pin数较多的连接器则能提供更多连接位置，但也需要结合连接器外形、设备内部空间和布线要求进行评估。Pin数增加并不意味着产品性能一定更好，工程师应根据实际信号数量和接口定义选择合适规格。
对于工程师而言，Pin数选择错误可能造成信号通道不足、接口无法匹配或结构设计需要调整；对于采购人员而言，误将不同Pin数的产品视为同一规格，则可能导致采购错误和项目延期。需要特别注意的是，即使两款连接器属于同一系列，Pin数不同也通常不能直接互换；即使Pin数相同，也仍需核对完整料号、配合结构、触点排列和端接要求。本款 I-PEX 83023-100B-01-D 使用35Pin连接器 20373-R35T-06，因此在选型或替代时，应优先确保35个连接位置及其接口定义符合设备要求，而不是仅根据连接器外观进行判断。

-----------------------------------------------------------------------------------------------------

三、选型和兼容与替代方案参考及建议
针对 I-PEX 83023-100B-01-D，建议工程师先核对完整线束料号、35Pin配置、200mm线束长度、线材端连接器型号20373-R35T-06，以及 1：35线位定义。其中，1：35表示线束两端的1至35号位置按一对一方式对应，实际生产时仍需结合图纸确认连接器观察方向和Pin编号，避免因方向理解不同而造成线序错误。在此基础上，还应确认线缆规格、阻抗要求、线缆走向、屏蔽结构和设备端配套连接器，并根据实际应用开展导通测试、尺寸检查及必要的信号性能验证。
我们公司可提供：I-PEX 83023-100B-01-D 兼容替代线束方案。 作为极细同轴线束生产制造商，我们可根据客户提供的图纸、样品及技术要求，开展连接器规格核对、Pin数与线位定义确认、线束尺寸评估和兼容替代产品制造。对于工程师，重点是确认替代线束能否满足结构安装、接口连接和信号传输要求；对于采购人员，则可以结合打样周期、成本、质量一致性及批量交付能力进行综合评估。国产替代并非简单更换连接器或复制外观，而是需要通过规格确认、样品测试和实际应用验证，确保产品符合项目要求。

-----------------------------------------------------------------------------------------------------

四、产品应用价值与总结：准确识别Pin数，提升选型与采购效率
极细同轴线束连接器的Pin数关系到可用连接位置数量，也是产品选型、接口设计和采购核对的重要依据。Pin数较少或较多，各有对应的应用需求，不能单纯以数量判断产品优劣。对于I-PEX 83023-100B-01-D这款35Pin极细同轴线束，工程师应重点关注20373-R35T-06连接器、200mm线束长度及1：35线位定义，并结合设备端接口、线缆规格和实际信号要求完成验证；采购人员则应依据确认后的完整规格进行询价、样品评估和批量采购，减少规格不符带来的风险。
选择合适的极细同轴线束，关键在于Pin数匹配、连接器适配、线位准确及实际性能验证。 我们专注于极细同轴线束的生产制造，可围绕客户设备的接口规格和项目需求提供兼容替代评估与定制制造服务，为工程研发、产品选型及供应链优化提供更多选择。如果您正在寻找I-PEX 83023-100B-01-D的兼容替代产品，可提供对应图纸或样品，以便进一步确认技术要求与替代可行性。

我是【美金电子产品网】，我们公司拥有完善的极细同轴线束生产体系与技术团队，可满足各类同轴线束的定制与替代需求；欢迎联系：张经理 18913228573（微信同号）。
