I-PEX 83022-100B-01-D 20373-R35T-06兼容型极细同轴线束替代品

一、产品介绍：明确线束型号，提升选型效率
随着笔记本电脑、平板电脑及各类精密电子设备不断向轻薄化、高集成度发展，设备内部连接器和线束的安装空间越来越有限。极细同轴线束凭借结构紧凑、适合高密度布线等特点，能够满足精密设备内部的信号连接需求。对于工程师和采购人员而言，准确确认线束型号及连接器规格，是产品开发、备件采购和国产替代评估的重要环节。

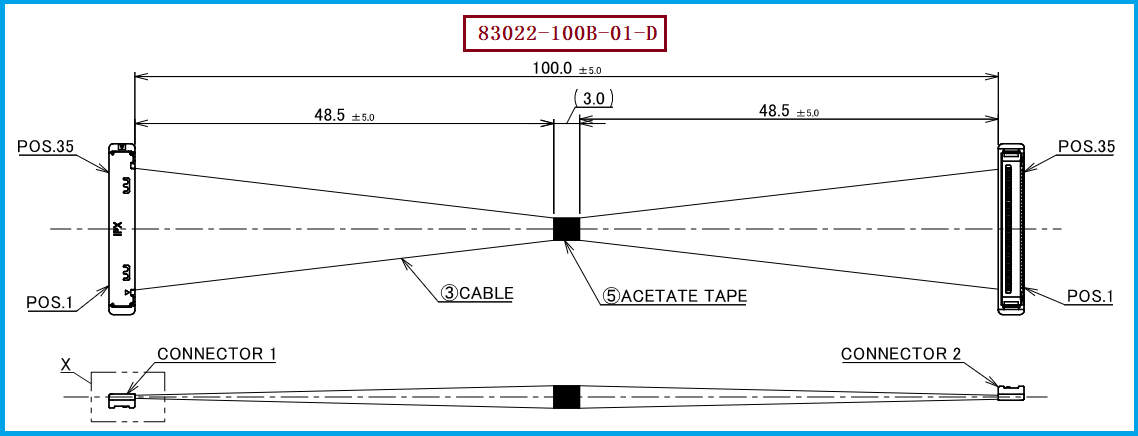

本文介绍的产品型号为 I-PEX 83022-100B-01-D，采用35Pin连接配置，线束长度为 100mm，线材端连接器型号为 20373-R35T-06。在进行选型或寻找兼容替代产品时，不能只核对线束料号，还应确认连接器型号、触点数量、配合结构及线缆规格，避免因型号相近但结构不同而影响安装和使用。

-----------------------------------------------------------------------------------------------------

二、连接器型号如何确认：从产品编码到实物结构

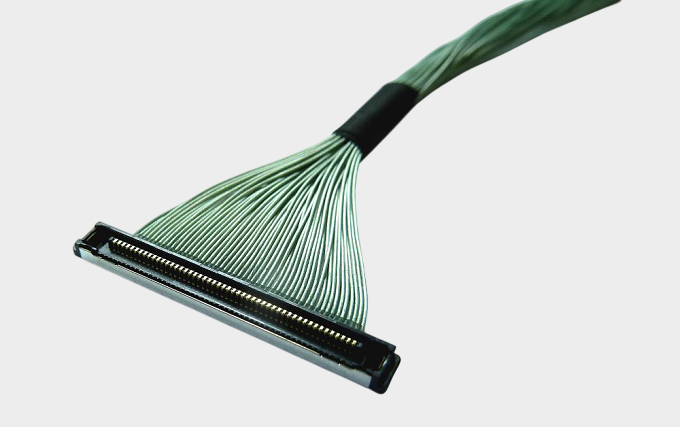

确认极细同轴线束连接器型号时，首先应核对完整料号，并结合连接器系列、Pin数和产品结构进行判断。以本款产品为例，20373-R35T-06 对应CABLINE-SS系列35Pin公头连接器外壳，适用于相应规格的线缆组件。该系列采用 0.4mm触点间距，配合高度约为 1.65±0.2mm，连接器深度约为 3mm。这些结构参数可以帮助工程师初步核对产品，但不能代替完整型号确认。
在实际选型过程中，建议工程师将产品编码与原始图纸、实物样品及设备端配套连接器进行交叉核对，重点检查Pin数、触点排列、插接方向、锁定结构和安装空间。同时，还要确认线缆规格、线序、屏蔽结构及线束长度是否符合设计要求。对于采购人员而言，准确的连接器型号能够减少因型号混淆、接口不匹配或规格偏差造成的采购风险，也有助于提高供应商沟通与样品确认的效率。

-----------------------------------------------------------------------------------------------------

三、选型和兼容与替代方案参考及建议
极细同轴线束连接器型号如何确认？ 不能仅凭连接器外观相似或Pin数相同就认定可以直接替换。对于 I-PEX 83022-100B-01-D，应以35Pin配置、20373-R35T-06 线材端连接器及 100mm 线束长度为基础，进一步核对连接器配合尺寸、线缆规格、线序定义和设备端接口要求。如果产品用于高速信号传输，还应根据实际应用进行导通测试、连接可靠性检查及必要的信号完整性测试，确保替代方案满足设备的设计要求。
我们公司可提供：I-PEX 83022-100B-01-D 兼容替代线束方案。 作为极细同轴线束生产制造方，我们可根据客户提供的原产品型号、图纸、样品和技术规范，开展连接器匹配、线缆配置及线束尺寸评估，并提供相应的兼容替代产品开发与制造服务。对于工程师，我们注重连接结构与应用性能的匹配；对于采购人员，我们可配合产品选型、样品确认及批量生产需求。具体替代方案需经过技术评估，最终兼容性以样品测试和客户设备验证结果为准。

-----------------------------------------------------------------------------------------------------

四、应用价值与总结：准确选型，助力线束国产替代
在精密电子设备的研发和生产过程中，准确确认极细同轴线束连接器型号，有助于提高产品选型效率，减少接口不匹配和重复打样的风险。对于工程师而言，完整的型号信息和明确的技术规范能够为结构设计、线束装配及性能验证提供依据；对于采购人员而言，清晰的产品要求则有助于供应商评估、成本控制和批量交付管理。
极细同轴线束国产替代，应从连接器型号确认开始，并结合线缆规格、线束长度、连接适配性和实际电气性能进行综合评估。 针对 I-PEX 83022-100B-01-D，我们可根据客户的具体需求提供兼容替代方案评估与线束制造服务，帮助客户拓展供应商选择，优化采购配置，为精密电子设备开发和批量生产提供更灵活的连接方案。

我是【美金电子产品网】，致力于高速接口极细同轴线束与精密连接器的兼容替代与量产支持，项目咨询请联系：张经理 18913228573（微信同号）。
