I-PEX 82969-100B-02-D 20373-R35T-06兼容型极细同轴线束替代品

一、产品方案介绍：从实际连接需求出发

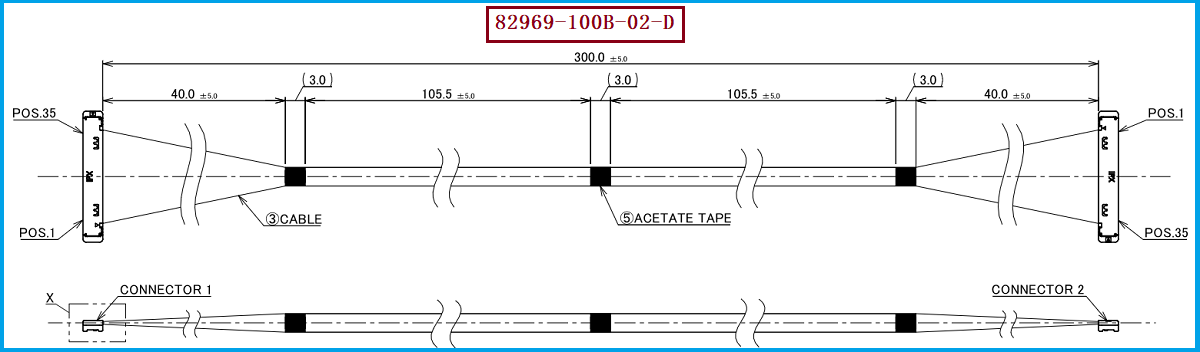

在笔记本电脑、显示设备、摄像模组及其他高速电子设备中，极细同轴线束承担着高速信号传输与内部模块连接的重要作用。针对设备内部空间紧凑、信号线路密集的设计需求，I-PEX 82969-100B-02-D极细同轴线束采用35PIN连接方案，线材端连接器型号为20373-R35T-06，使用AWG 40极细同轴线材。该方案适用于需要多路信号连接、同时重视线束布线空间与连接器匹配的应用设计。

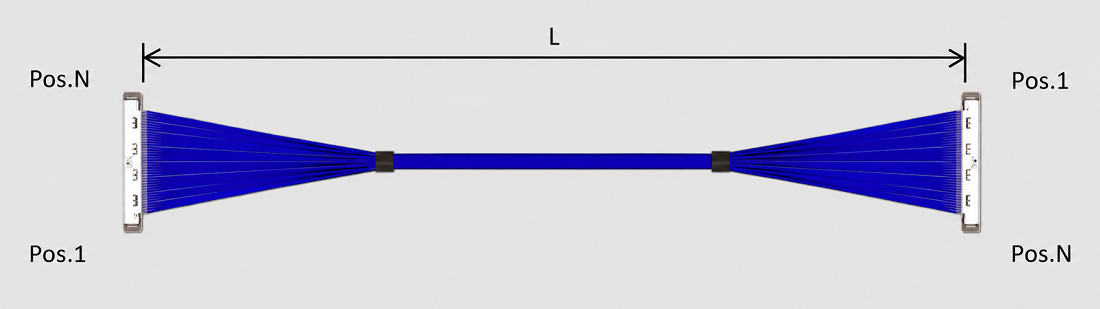

在连接器选型时，Pin数不仅决定可用连接位置的数量，也会影响连接器的整体尺寸、信号分配方式及线束与设备主板之间的适配关系。CABLINE-SS系列采用0.4 mm间距设计，并提供多种Pin数规格，可用于不同的内部连接需求。工程师在选型时，应结合主板接口布局、信号通道数量、接地安排和设备内部空间进行评估，而不能只依据Pin数多少判断方案是否合适。

-----------------------------------------------------------------------------------------------------

二、不同Pin数方案如何选择：兼顾信号、空间与成本
选择极细同轴线束的Pin数，首先要确认设备实际需要连接多少路信号，以及是否需要为电源、接地或其他控制线路预留位置。若设备只需连接较少的信号通道，较少Pin数的连接器可能更有利于控制接口尺寸和布线空间；当高速信号通道较多，或需要更复杂的信号与接地分配时，则应考虑更高Pin数方案。具体可用通道数量仍需结合连接器Pin定义、差分信号分配方式和系统电路设计确定，不能简单地将Pin数直接等同于高速信号通道数。
对于工程师而言，确定Pin数时还应核对主板端配套连接器、焊盘布局、插合方向、线束出线方向和设备装配空间；对于采购人员而言，则需要进一步确认对应连接器型号、线材规格、线束长度、端子定义及批量供应要求。Pin数增加通常意味着连接器宽度及相关布线需求随之变化，因此应在满足电气功能的基础上，避免过度选型造成空间占用与成本增加。对于本款35PIN方案，建议重点确认设备是否需要完整的35个连接位置，以及现有主板接口能否与对应连接器准确匹配。

-----------------------------------------------------------------------------------------------------

三、选型和兼容与替代方案参考及建议
以I-PEX 82969-100B-02-D为参考进行兼容替代设计时，不能只确认连接器Pin数相同，还应核对线材端连接器型号20373-R35T-06、AWG 40线材规格、线束长度及每个Pin对应的线路定义。尤其是高速差分信号应用，需要确认正负信号配对、接地位置、阻抗要求以及实际传输性能；如果原设计采用特定的线序或反向排列方式，替代线束也应按照设备端定义制作，避免因线序不一致造成无法连接或信号异常。
我们公司专注于极细同轴线束的生产制造，可结合客户提供的连接器型号、Pin数、线材规格、长度及线序要求进行方案评估，我们公司可提供：I-PEX 82969-100B-02-D兼容替代线束方案。在正式导入前，建议工程与采购人员共同确认接口图纸、线序表、样品装配状态及设备端测试要求；对于高速信号应用，还应通过实际设备验证信号完整性与连接可靠性。通过前期参数确认和样品测试，可以减少因接口、线序或尺寸不匹配导致的重复打样与项目延期风险。

-----------------------------------------------------------------------------------------------------

四、Pin数选择应以系统适配为核心
极细同轴线束不同Pin数方案的选择，需要综合考虑信号通道需求、主板接口规格、连接器尺寸、内部布线空间以及制造和采购成本。Pin数并非越多越好，关键是确保连接位置能够满足实际电路设计，同时为信号传输、接地分配和整机装配留出合理空间。对于35PIN的I-PEX 82969-100B-02-D方案，应重点核实20373-R35T-06连接器、AWG 40线材及完整线序定义，确保线束与目标设备的接口和电气要求一致。
在极细同轴线束开发与替代过程中，前期明确Pin数、连接器型号、线材规格和线路定义，有助于工程师提高选型准确性，也能帮助采购人员更有效地确认供应方案。我们公司可根据客户的实际应用需求提供极细同轴线束兼容替代制造服务，为产品开发、样品验证及后续批量采购提供支持。

我是【美金电子产品网】，专业为客户提供高速极细同轴线束及连接器的成熟替代方案与工程、产品支持，如有需求请联系：尹经理 18013280527（微信同号）。
