I-PEX 82443-100B-02-D 20373-R35T-06兼容型极细同轴线束替代品

一、明确产品型号与基本规格，建立准确的选型基准

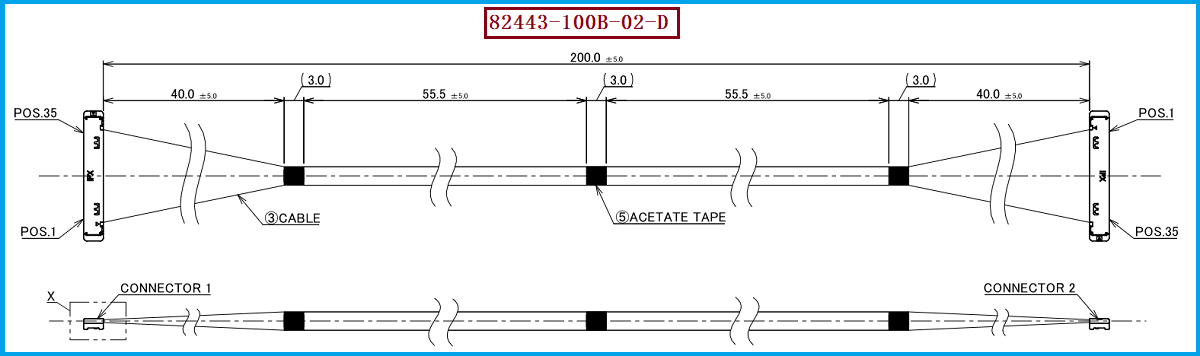

极细同轴线束广泛应用于笔记本电脑、显示模组、摄像头模组及精密电子设备内部连接。对于工程师而言，规格确认不仅是核对线束长度和芯数，还需要考虑连接器型号、线材线规、线序定义、阻抗要求及安装空间；对于采购人员而言，准确识别完整料号，可以降低不同芯数、不同长度或不同端接配置之间的混料风险。以 I-PEX 82443-100B-02-D 为例，这是一款 CABLINE-SS 系列 35PIN 极细同轴线束，标准配置采用 AWG 40 极细同轴线，长度为 200mm，连接方式为 1-N。
确认这类产品规格时，应先以完整料号为基础，再逐项核对芯数、线长、连接器结构和端接定义。CABLINE-SS 系列采用 0.4mm 端子间距、垂直插拔与水平出线结构，结合高度约为 1.65±0.2mm，适合空间紧凑的设备内部布线。需要注意的是，系列规格只能作为初步选型依据，具体线束的尺寸、公差、线位定义和端部结构仍应以对应型号的工程图纸为准，不能仅凭连接器外形相似就认定规格完全一致。

-----------------------------------------------------------------------------------------------------

二、核对连接器与线材规格，确保各项参数相互匹配
连接器是确认极细同轴线束规格时的重要环节。I-PEX 82443-100B-02-D 采用的线材端连接器型号为 20373-R35T-06，对应 CABLINE-SS 系列 35PIN 插头主体。该连接器可适配 AWG 36、AWG 38、AWG 40 和 AWG 42 规格的极细同轴线，但实际选用时，还需要确认线材外径、端接工艺及阻抗是否满足具体应用要求。尤其在高速信号传输场景中，不能只依据线规判断兼容性，还应核对线缆的电气特性和连接器端接后的整体性能。
不同 AWG 规格对应不同的导体尺寸和线缆结构。AWG 40 是该型号标准配置采用的线规；AWG 36 和 AWG 38 可作为其他线材规格的选型方向，但需要重新评估线缆外径、弯折空间和端接适配性；AWG 42 虽然线材更细，但需要特别注意特性阻抗匹配问题。CABLINE-SS 系列的高速参考测试采用 AWG 40、45Ω 阻抗和 100mm 线长，实际项目若采用不同线规或不同长度，应结合信号速率、线序及设备工作条件进行验证，确保替换后的线束能够满足设计要求。

-----------------------------------------------------------------------------------------------------

三、选型和兼容与替代方案参考及建议
对于工程师，建议按照“完整料号—连接器型号—芯数—线长—线规—线序—电气性能”的顺序确认极细同轴线束规格。针对 I-PEX 82443-100B-02-D，应重点核对 35PIN 配置、20373-R35T-06 线材端连接器、200mm 标准长度、AWG 40 线材以及 1-N 线序定义。如果项目需要改变线长或线规，还应重新确认端接结构、线位对应关系、阻抗及信号完整性；如果线束需要经过转轴或狭窄空间，则应进一步核实出线方向、弯折半径和安装后的尺寸，避免出现电气参数符合要求、实际装配却无法满足空间限制的情况。
对于采购人员，建议在询价和供应商评估阶段明确完整型号、连接器料号、线材规格、长度公差及验收要求，避免仅以“35PIN 极细同轴线束”作为采购依据。我们公司专注于极细同轴线束的生产制造，可根据客户的连接器配置、线材线规、长度及线序需求开展兼容替代评估。我们公司可提供：I-PEX 82443-100B-02-D 兼容替代线束方案，并可结合实际应用需求进行样品制作、装配适配及电气性能验证，为工程设计和采购选型提供可评估的替代选择。

-----------------------------------------------------------------------------------------------------

四、以完整规格确认提升兼容性与选型效率
极细同轴线束的规格确认，需要同时关注机械尺寸、连接器型号、线材线规、线束长度、线序定义和电气性能，而不是单独核对某一个参数。对于 I-PEX 82443-100B-02-D，35PIN 芯数、20373-R35T-06 线材端连接器、AWG 40 标准线规及 200mm 标准长度，是选型和替代评估时的重要核对依据。只有在确认各项参数相互匹配后，再进行样品装配与性能验证，才能更有效地降低设计变更、生产装配及后续使用中的风险。
面向有替代开发、供应链优化或定制生产需求的客户，我们公司可围绕 I-PEX 82443-100B-02-D 提供极细同轴线束兼容替代方案，并根据实际应用要求确认线材规格、连接器配置和线序定义。通过规范的规格核对与样品验证，帮助工程师提高选型效率，协助采购人员评估替代方案的适用性，为精密电子设备提供可靠的极细同轴线束连接选择。
