I-PEX 83014-100B-01-D 20373-R20T-06兼容型极细同轴线束替代品

一、极细同轴线能传输什么信号？
极细同轴线并不只是用于普通的电气连接，它的一个重要应用方向就是高速信号传输。由于极细同轴线具有较小的线径和较高密度的布线能力，可以用于设备内部空间受限情况下的高速信号连接。在实际电子设备中，它可以应用于显示信号、高速数据传输信号以及摄像头、模组等内部高速连接场景。CABLINE®-SS系列的应用参考包括V-by-One US、HDMI 2.1、USB 3.2 Gen 2、HDMI 2.0、eDP HBR2、USB 3.1 Gen 1以及MIPI等高速接口相关应用，其中对应的数据速率覆盖从Gbps级到16Gbps/Lane级。

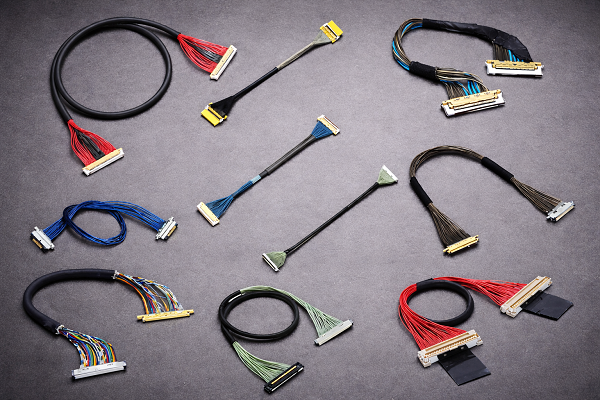

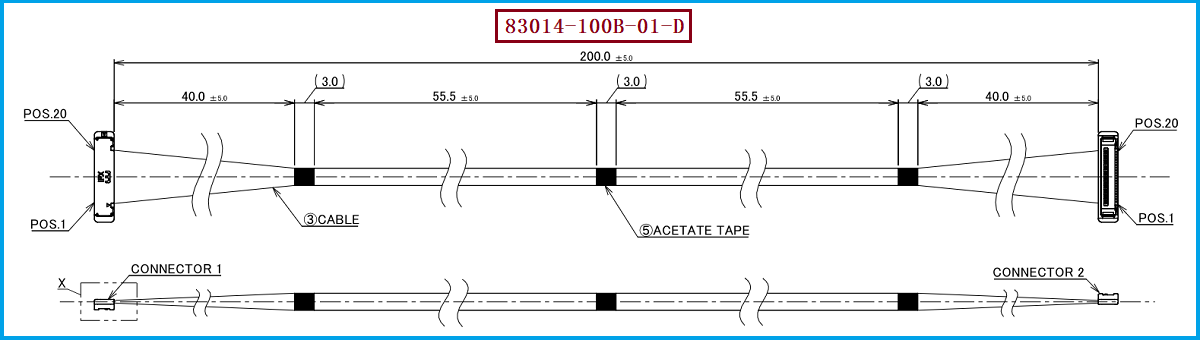

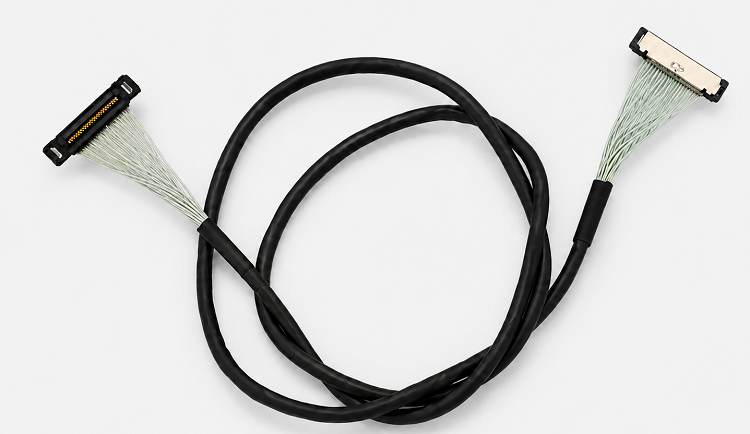

以 I-PEX 83014-100B-01-D 为例，这是一款20Pin极细同轴线束，采用Micro-Coaxial Cable，线材规格为AWG #40、50Ω，长度为200±5mm，线序为1：1。其线材端连接器型号为20373-R20T-06，属于CABLINE®-SS 20Pin Plug Housing。CABLINE®-SS采用0.4mm Pitch、垂直直角插拔、水平出线结构，Mated Height为1.65±0.2mm，Depth为3mm，适合在笔记本电脑、显示模组、摄像头模组及其他高密度设备内部进行连接。

-----------------------------------------------------------------------------------------------------

二、从显示信号到高速数据，极细同轴线的应用范围如何理解？
在工程应用中，可以把极细同轴线理解为高速电子设备内部的一种“高速信号通道”。例如在显示设备内部，eDP、HDMI等接口涉及高速差分信号传输；在高速数据连接中，USB 3.1、USB 3.2等接口同样需要较高质量的内部信号通道；在摄像头及其他模组中，MIPI等高速接口也需要通过合理的高速连接结构实现信号传输。极细同轴线能够将信号传输与小型化布线结合起来，因此特别适合设备内部空间紧凑、连接密度较高的应用场景。
对于工程师而言，需要注意的是，极细同轴线并不是“什么信号都可以直接传输”。最终能够支持哪一种高速接口以及达到怎样的传输速率，还与线材本身的电气性能、阻抗、长度、连接器、PCB设计以及整条信号链路有关。CABLINE®-SS系列面向最高16Gbps/Lane级高速应用，其高速测试采用AWG #40、45Ω、100mm Micro-Coaxial Cable以及GSSGSSG Pin Assignment；而83014-100B-01-D具体线束采用的是AWG #40、50Ω、200±5mm，两者的测试条件和产品参数需要分别理解，不能直接混用。

-----------------------------------------------------------------------------------------------------

三、选型和兼容与替代方案参考及建议
对于工程师而言，在选择极细同轴线用于高速信号传输时，首先需要确认连接器型号、Pin数、Pitch、线材AWG、阻抗、线长以及线序等关键参数。I-PEX 83014-100B-01-D对应20Pin结构，线材端使用20373-R20T-06连接器，线材为AWG #40、50Ω，长度200±5mm，采用1：1线序。20373-R20T-06所对应的CABLINE®-SS连接结构可配合Micro-Coaxial Cable AWG36、AWG38、AWG40、AWG42规格，但其中AWG42存在特性阻抗不匹配的使用注意事项，因此实际项目中不能仅依据线径进行选择，还需要结合高速信号要求确认合适的线材规格。
对于采购人员而言，如果项目需要寻找83014-100B-01-D的兼容替代产品，建议直接围绕产品型号和关键结构参数进行确认，而不是只以“20Pin极细同轴线束”作为采购条件。我们公司专注于极细同轴线束的生产制造，可提供 I-PEX 83014-100B-01-D兼容替代线束方案，可围绕20373-R20T-06线材端连接器进行产品开发与生产，并根据项目需求确认AWG36、AWG38、AWG40、AWG42等适配线材规格，同时结合实际应用确认线长、线序、阻抗及连接结构，为客户提供相应的极细同轴线束兼容替代方案。

-----------------------------------------------------------------------------------------------------

四、极细同轴线是高速设备内部信号连接的重要选择
从应用范围来看，极细同轴线能够承担的并不只是单一类型的信号，而是可以应用于多种高速电子设备内部连接场景，包括显示相关高速信号、高速数据传输以及部分摄像头和模组高速接口。对于工程师而言，真正需要关注的是具体应用所对应的信号速率、阻抗、线长、连接器和整条高速链路的匹配关系；对于采购人员而言，则需要准确锁定产品料号、连接器型号以及线材规格，才能提高替代产品确认的准确性。
I-PEX 83014-100B-01-D采用20Pin、AWG #40、50Ω、200±5mm、1：1线序，并配套20373-R20T-06连接器，适合从高速信号连接和高密度内部布线角度进行产品选型。我们公司可提供该型号极细同轴线束的兼容替代制造方案，并可根据实际项目需求，对连接器、AWG规格、线长、线序及电气要求进行确认，为显示设备、模组设备及其他高速电子产品提供极细同轴线束产品支持。

我是【美金电子产品网】，我们公司拥有完善的极细同轴线束生产体系与技术团队，可满足各类同轴线束的定制与替代需求；欢迎联系：张经理 18913228573（微信同号）。
