I-PEX 83013-100B-01-D 20373-R20T-06兼容型极细同轴线束替代品

一、极细同轴线束为什么会产生传输损耗？
在高速电子设备中，信号从芯片、主板传输到显示模组、摄像头模组或其他功能模块时，经过的每一段线缆都会对信号产生一定影响，其中传输损耗就是工程师进行高速线束设计时需要重点关注的参数之一。简单来说，传输损耗可以理解为高速信号在线缆中传输后，信号能量随着距离增加而产生的衰减。对于极细同轴线束而言，线材尺寸更小、传输频率更高，因此不能只关注“线有多细”，还需要关注阻抗、线长以及高速信号完整性等因素。

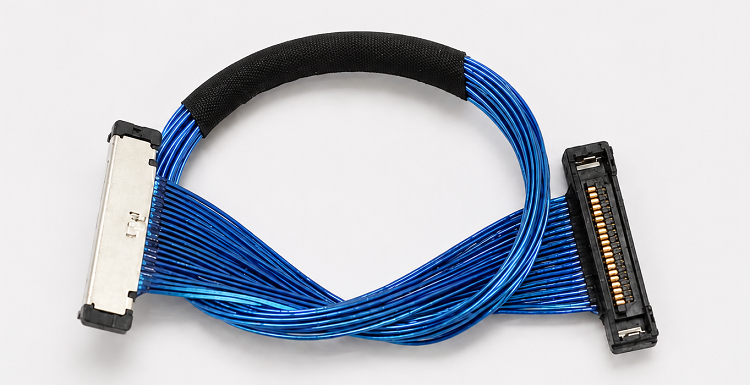

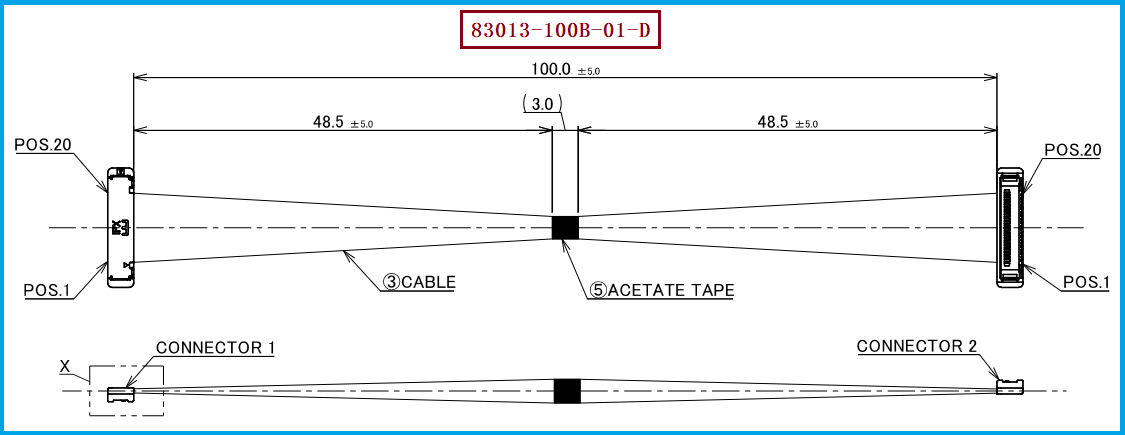

以I-PEX 83013-100B-01-D为例，这款20PIN极细同轴线束采用AWG #40 Micro-Coaxial线材，长度为100±5 mm，线材端连接器型号为20373-R20T-06，连接器采用20PIN、0.4 mm间距设计。CABLINE®-SS系列的高速性能测试采用AWG #40、45Ω、100 mm长度的Micro-Coaxial Cable，并以16Gbps/Lane高速传输应用作为设计目标。

-----------------------------------------------------------------------------------------------------

二、如何理解极细同轴线束的传输损耗？线长、频率与阻抗都很重要
对于工程师来说，理解传输损耗不能简单地认为“线越长，损耗就越大”。实际高速信号传输过程中，信号频率、线材结构、阻抗匹配以及传输距离都会对损耗产生影响。随着信号频率提高，线缆的损耗控制会更加重要；如果线材与连接器之间的阻抗匹配不合理，还可能产生信号反射，进一步影响高速信号质量。因此，在高速设备内部进行极细同轴线束选型时，线长并不是唯一需要关注的参数。
这也是为什么高速线束通常需要结合具体应用进行匹配。CABLINE®-SS采用0.4 mm Pitch，连接器深度约3 mm，并提供10、14、20、30、32、35、40及50PIN等规格；其Micro-Coaxial线材支持AWG #36、AWG #38、AWG #40等规格，可用于V-by-One US、HDMI 2.1、USB 3.2 Gen2、eDP等高速信号应用场景。对于采购人员而言，选择替代线束时不能只确认连接器PIN数一致，还需要同步确认线材规格、长度、阻抗和线序等关键参数。

-----------------------------------------------------------------------------------------------------

三、选型和兼容与替代方案参考及建议
如果客户目前使用的是I-PEX 83013-100B-01-D，在进行国产替代、第二供应商导入或重新开发时，建议首先围绕原产品的关键参数进行匹配，包括20373-R20T-06连接器、20PIN、0.4 mm间距、100±5 mm长度、AWG #40 Micro-Coaxial线材以及1：1线序。对于已经完成PCB布局和高速信号验证的产品，保持连接器规格、线材参数和长度等条件的一致性，有利于减少替代过程中对原有结构及信号设计的影响。
我们公司专业生产制造极细同轴线束，可根据客户实际产品规格进行兼容替代开发，可提供：I-PEX 83013-100B-01-D兼容替代线束方案。针对高速显示、摄像头模组、AR/VR设备、笔记本电脑及其他高密度电子设备，可围绕连接器型号、PIN数与间距、线材规格、长度及线序等参数进行匹配，为工程师提供替代验证支持，也为采购人员提供稳定的极细同轴线束供应选择。

-----------------------------------------------------------------------------------------------------

四、控制传输损耗，关键是让极细同轴线束与高速系统匹配
从实际工程应用来看，极细同轴线束的传输损耗并不是单独判断线材好坏的指标，而是高速信号链路设计中的一个重要环节。对于I-PEX 83013-100B-01-D这类20PIN、0.4 mm Pitch极细同轴线束，需要结合AWG #40线材、100±5 mm长度以及高速信号应用条件进行综合评估。特别是在高速率传输场景下，合理控制线长、阻抗及连接器匹配关系，有助于保持信号完整性。
因此，工程师在进行极细同轴线束选型时，应重点关注线材规格、阻抗、长度、连接器及高速传输要求；采购人员在寻找替代产品时，也不宜仅以外观或PIN数作为判断依据，而应围绕原产品关键参数进行兼容匹配。对于采用I-PEX 83013-100B-01-D规格的项目，我们公司可提供相应的兼容替代极细同轴线束方案，满足样品验证、替代开发及批量采购等不同阶段的应用需求。

我是【美金电子产品网】，致力于高速接口极细同轴线束与精密连接器的兼容替代与量产支持，项目咨询请联系：张经理 18913228573（微信同号）。
