I-PEX 83015-100B-01-D 20373-R20T-06兼容型极细同轴线束替代品

一、AWG不同，极细同轴线的性能为什么会有差异？
对于工程师来说，选择极细同轴线时，“AWG是多少”并不只是一个线径参数，而是与导体截面积、线材整体尺寸、电气性能以及系统结构设计密切相关。AWG数值越小，通常意味着导体尺寸越大；AWG数值越大，则代表线材更加纤细。在高速信号连接中，线径变化会影响导体电阻、损耗、载流能力以及线材结构能够实现的阻抗条件，因此不能单纯认为“线越细越好”或者“线越粗传输性能就一定越好”。
以 CABLINE®-SS 系列为例，其 Micro-Coaxial Cable 可配合 AWG36、AWG38、AWG40、AWG42 等不同规格，其中AWG42存在特性阻抗不匹配的使用限制；在50Ω Micro-Coaxial应用条件下，线材规格可达到AWG40或更细。该系列连接器采用0.4mm Pitch、垂直直角插拔、水平出线结构，并面向最高16Gbps/Lane的高速内部连接应用。

-----------------------------------------------------------------------------------------------------

二、AWG40为什么适合极细同轴高速连接？工程师不能只看“粗细”
在实际高速传输系统中，AWG变化带来的影响需要结合阻抗、长度、频率、导体损耗以及整个连接链路一起分析。通常情况下，较大的导体截面积有利于降低直流电阻和电阻损耗，同时也可能带来更大的线材外径；而更细的导体有利于减小线束体积、提高空间利用率，但对于高速信号而言，还需要通过同轴结构、绝缘层、屏蔽结构等共同实现合适的传输特性。因此，AWG并不能单独作为判断高速传输能力的唯一指标。

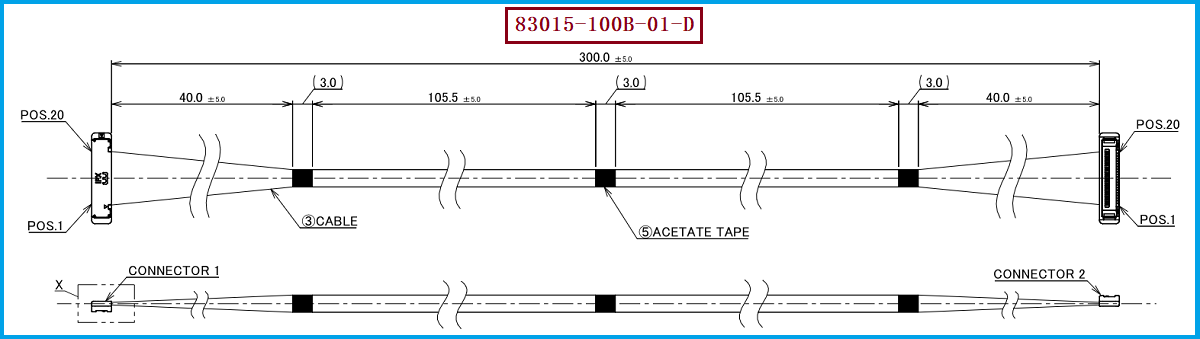

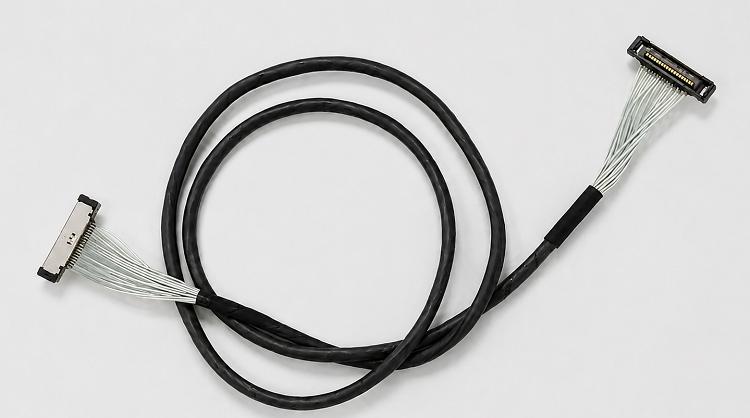

I-PEX 83015-100B-01-D采用 AWG40 Micro-Coaxial Cable，属于兼顾线束小型化与高速信号连接需求的规格。该线束为20PIN结构，线材端连接器型号为 20373-R20T-06，线束长度为 300±5mm，采用1:1直通线序。对于工程师而言，AWG40的意义不仅在于线材足够纤细，还在于能够与CABLINE®-SS 20PIN连接结构进行匹配；对于采购人员而言，则需要同时确认AWG、Pin数、连接器型号、线长和线序，而不能只按照“AWG40极细同轴线”进行替代采购。

-----------------------------------------------------------------------------------------------------

三、选型和兼容与替代方案参考及建议
在不同项目中，工程师可能会遇到AWG36、AWG38、AWG40甚至更细规格之间的选型问题。如果设备内部空间非常有限，AWG40能够提供更纤细的线材解决方案；如果项目对电阻、载流能力或机械强度存在更高要求，则可能需要考虑更大的导体规格。CABLINE®-SS不同AWG对应的额定电流也存在差异，例如AWG40在特定Pin数条件下可达到0.25A/contact或0.3A/contact，而AWG38、AWG36对应的电流能力还会进一步变化。
因此，在进行I-PEX 83015-100B-01-D兼容替代时，建议工程师首先锁定原线束的核心参数，再判断是否需要调整AWG，而不是为了追求“更粗”或“更细”而直接更换线径。该产品采用20373-R20T-06连接器、AWG40线材、20PIN结构、300±5mm长度以及1:1线序，这些参数共同构成替代开发时的重要匹配条件。我们公司专注于极细同轴线束的生产制造，可提供 I-PEX 83015-100B-01-D 兼容替代线束方案，可面向工程师样品验证、产品导入以及采购人员第二供应商开发等需求，提供对应的极细同轴线束产品。

-----------------------------------------------------------------------------------------------------

四、AWG选型不是越粗越好，而是要与高速系统整体匹配
从工程应用角度来看，不同AWG极细同轴线之间的差异，最终需要回到实际系统的高速信号要求、阻抗控制、线束长度、空间限制和连接器匹配上进行综合判断。更大的AWG导体通常意味着更大的导体尺寸和更低的导体电阻，而更小的线径则有利于高密度布线和设备内部空间利用。CABLINE®-SS系列能够支持多种Micro-Coaxial Cable规格，也正是为了适应不同高速内部连接需求。
对于采用20PIN CABLINE®-SS结构的I-PEX 83015-100B-01-D来说，AWG40在产品小型化与高速信号连接之间提供了相应的线材规格选择。工程师在替代设计时，应重点确认AWG、阻抗、线长、Pin数、线序以及连接器等参数；采购人员则应关注产品一致性、批量交付能力和替代方案验证。我们公司可提供 I-PEX 83015-100B-01-D 兼容替代线束方案，专注于极细同轴线束生产制造，为高速电子设备内部连接提供专业的线束配套支持。

我是【美金电子产品网】，专业为客户提供高速极细同轴线束及连接器的成熟替代方案与工程、产品支持，如有需求请联系：张经理 18913228573（微信同号）。
