I-PEX 83008-100B-01-D 20373-R10T-06兼容型极细同轴线束替代品

一、为什么极细同轴线必须重视阻抗控制？
对于高速信号传输而言，极细同轴线并不是“能导通”就可以使用，阻抗是否稳定直接关系到信号在传输过程中的完整性。尤其当设备内部需要传输高速差分信号时，如果线缆阻抗与系统链路不匹配，就可能产生反射、信号波形失真以及传输裕量下降等问题。因此，工程师在选择极细同轴线束时，除了关注线径、长度和连接器，还需要把阻抗作为重要的选型参数。

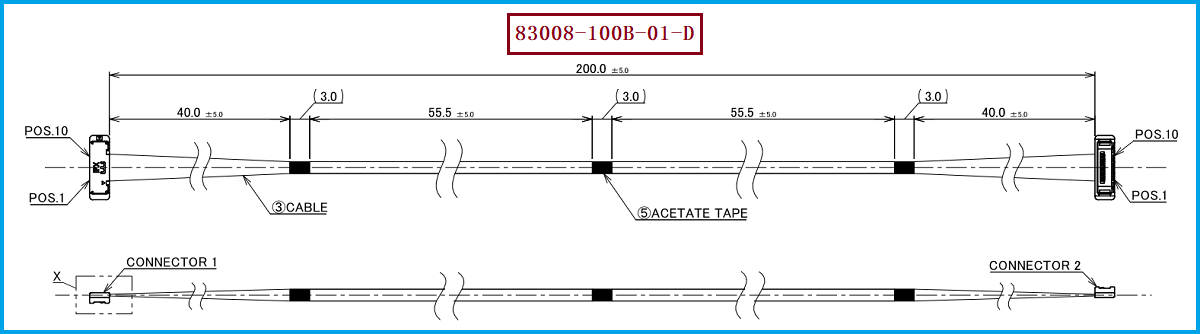

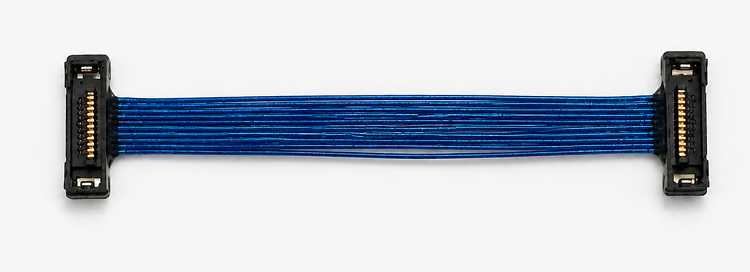

以 I-PEX 83008-100B-01-D 为例，这款10Pin极细同轴线束采用 AWG #40 Micro-Coaxial Cable，特性阻抗为50Ω，线束长度为200MM，线位定义为1：10，线材端连接器型号为20373-R10T-06。对于工程设计人员而言，这些参数需要作为一个整体进行匹配，特别是在高速信号链路中，不能只看连接器Pin数或者线束外形，而忽略线材本身的电气特性。该产品属于 CABLINE®-SS 10Pin、200mm、1-1线位定义的线束规格。

-----------------------------------------------------------------------------------------------------
二、阻抗控制不好，会对极细同轴线带来什么影响？
高速信号沿极细同轴线传输时，线材内部导体、绝缘结构以及屏蔽结构之间的几何关系都会影响阻抗。当这些结构出现较大变化时，信号在传输路径中就可能遇到阻抗不连续的位置。对于工程师来说，这也是为什么极细同轴线在制造过程中不仅要求线径足够细，还需要保持结构尺寸、加工精度以及端接状态的一致性。线束长度增加、弯折方式变化以及连接器端接质量，也都需要结合具体高速链路进行综合评估。
CABLINE®-SS采用0.4mm接触间距，10Pin规格的线材端连接器型号为20373-R10T-06，并采用垂直直角插拔、水平出线结构，嵌合高度约为1.65±0.2mm，适合空间紧凑的设备内部布线。该系列可配合AWG #36、AWG #38、AWG #40等Micro-Coaxial Cable规格，其中AWG #40对应的连接器电流额定值为0.25A/contact（最多50个触点条件下）。同时，CABLINE®-SS的参考应用标准包含USB 3.2 Gen 2（10Gbps/lane）等高速接口，不过具体线束能否满足整机高速传输要求，仍需要结合实际系统进行信号完整性验证。

-----------------------------------------------------------------------------------------------------

三、选型和兼容与替代方案参考及建议
对于工程师而言，进行极细同轴线束替代时，阻抗是需要重点核对的参数之一。I-PEX 83008-100B-01-D对应10Pin、AWG #40、50Ω、200MM和1：10线位定义，同时采用20373-R10T-06线材端连接器。如果设备原设计已经针对特定阻抗和布线结构完成信号完整性设计，那么替代线束需要尽可能保持连接器、线材规格、长度、线位以及关键电气特性的一致，避免仅凭“同Pin数、同外观”进行替换。
对于采购人员而言，完整的料号和规格组合更适合用于供应商比价、样品确认以及批量采购。我们公司可提供：I-PEX 83008-100B-01-D 兼容替代线束方案，可围绕10Pin、AWG #40、50Ω、200MM、20373-R10T-06连接器以及1：10线位定义进行极细同轴线束制造，为客户提供兼容替代、样品开发及批量生产支持。对于高速设备项目，还可以根据客户实际使用环境进一步确认连接器匹配、线束尺寸以及信号完整性要求。

-----------------------------------------------------------------------------------------------------

四、总结：阻抗稳定，是高速极细同轴线束的重要基础
极细同轴线的优势不仅在于“细”，更在于能够在有限空间内完成稳定的高速信号连接。当设备传输速率不断提升时，线束阻抗、长度、结构以及连接器端接之间的匹配就越来越重要。I-PEX 83008-100B-01-D采用AWG #40 Micro-Coaxial Cable、50Ω阻抗和200MM长度，配合20373-R10T-06线材端连接器以及1：10线位定义，为工程师进行高速内部连接设计和替代选型提供了明确的规格基础。
对于需要进行国产替代、供应链优化或者批量采购的客户，极细同轴线束的选择不能只关注价格和外观，更应该从线材、阻抗、连接器、长度和线位定义等方面进行整体匹配。我们公司可提供 I-PEX 83008-100B-01-D 兼容替代线束方案，面向工程开发与采购替代需求，提供极细同轴线束的制造与配套支持。

我是【美金电子产品网】，我们公司拥有完善的极细同轴线束生产体系与技术团队，可满足各类同轴线束的定制与替代需求；欢迎联系：张经理 18913228573（微信同号）。
