I-PEX 83007-100B-01-D 20373-R10T-06兼容型极细同轴线束替代品

一、极细同轴线束为什么对线芯材料要求较高？
极细同轴线束的体积虽然很小，但线芯直接承担信号传输任务，因此导体材料是决定线束电气性能和制造稳定性的重要基础。常见线芯材料主要以铜及铜合金体系为主，实际选材通常需要综合考虑导电性能、柔韧性、机械强度、耐弯折能力以及加工性能。对于工程师来说，不能只关注“是不是铜线”，还需要结合线径、使用环境和信号类型判断材料是否适合；对于采购人员来说，则需要关注供应商是否能够稳定控制极细线材的导体尺寸和加工一致性。

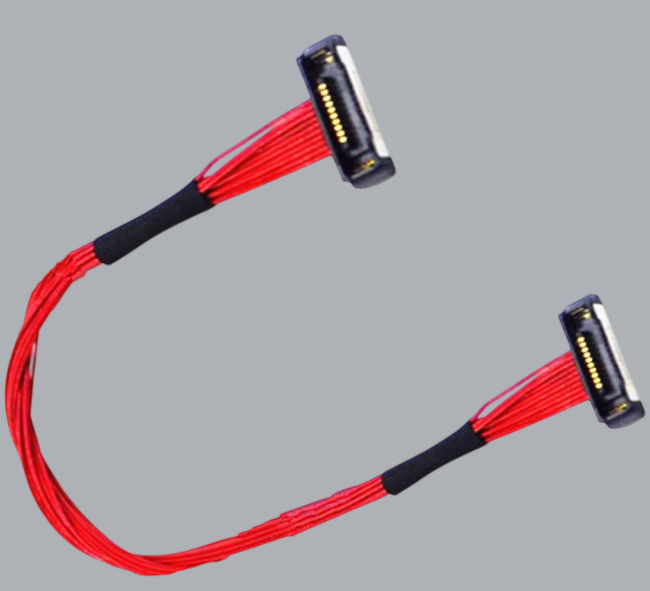

以 I-PEX 83007-100B-01-D 为例，这是一款 10Pin、100MM 长度的极细同轴线束，采用 AWG #40 Micro-Coaxial Cable，线材特性阻抗为 50Ω，线材端连接器型号为 20373-R10T-06。CABLINE®-SS 连接器支持 50Ω Micro-Coaxial Cable 的 AWG40及更细规格，同时采用 0.4mm Pitch、小型化结构，适用于高密度内部连接。

-----------------------------------------------------------------------------------------------------

二、极细同轴线束常用铜材有哪些？工程选型不能只看导电率
在极细同轴线束领域，线芯常见的铜材可以从纯铜、无氧铜以及不同类型的铜合金等方向理解。纯铜具有较好的导电性能和加工性能，适合对导电能力要求较高的线材；无氧铜通过降低材料中的氧含量，可以获得较好的导电和加工特性；铜合金则通常更加关注机械强度、耐疲劳以及反复弯曲条件下的稳定性。实际使用哪一种材料，需要结合具体线材结构、线径和应用工况确定，不能简单认为某一种铜材在所有极细同轴线束中都更好。
对于 AWG #40 这样的极细线径而言，导体尺寸已经非常小，因此材料的机械性能和加工一致性同样重要。尤其是在设备内部存在弯曲、装配或空间限制的情况下，线芯不仅要满足信号传输要求，还要与绝缘层、屏蔽结构以及外部保护结构形成稳定的整体。I-PEX CABLINE®-SS 本身支持 AWG40 Micro-Coaxial Cable，并采用 W-Point 双触点结构；产品结构为 0.4mm Pitch、3.0mm 深度，并支持多种 Pin 数配置。 因此，工程师在选择极细同轴线束时，应把“导体材料＋线径＋阻抗＋连接器＋整体结构”作为一个完整系统进行判断，而采购人员则应重点确认供应商是否能够长期稳定提供一致的线材和端接品质。

-----------------------------------------------------------------------------------------------------

三、选型和兼容与替代方案参考及建议

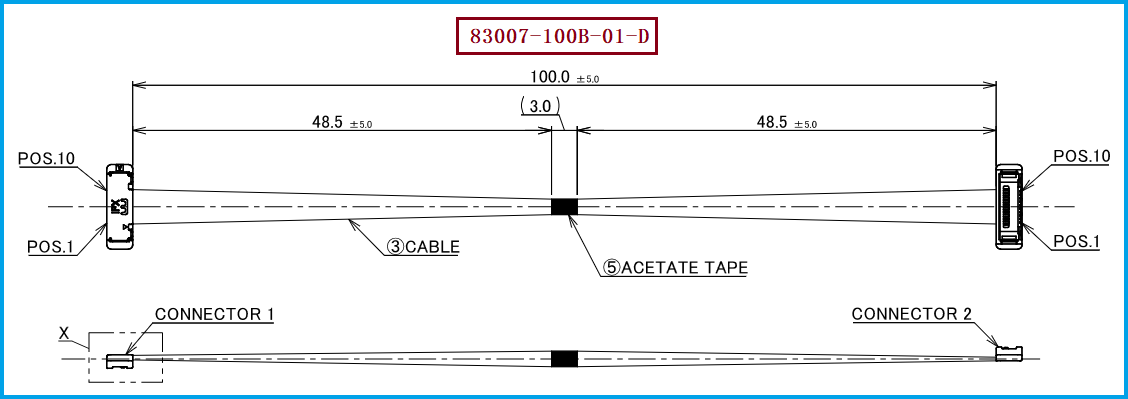

如果设备原有产品对应 I-PEX 83007-100B-01-D，那么进行兼容替代时，不能只确认连接器型号相同，还需要同时确认线材规格和整体线束结构。该产品为 10Pin 极细同轴线束，长度 100MM，采用 AWG #40、50Ω Micro-Coaxial Cable，线材端连接器型号为 20373-R10T-06。CABLINE®-SS 系列的 10Pin线束也有不同长度和线序方案，例如 100MM、200MM、300MM，以及 1-N和1-1等不同配置，因此替代开发时需要按照具体产品型号进行匹配。
我们公司可提供 I-PEX 83007-100B-01-D 兼容替代线束方案，可围绕 10Pin、AWG #40、50Ω、100MM以及 20373-R10T-06 等关键规格进行极细同轴线束制造。在实际项目中，可以从线芯材料、线材结构、连接器匹配、线束长度以及设备安装空间等方面进行综合确认，为工程师提供替代产品开发支持，也为采购人员提供稳定的极细同轴线束供应方案。对于需要长期弯折或高密度装配的应用，还应在样品阶段结合实际设备工况进行可靠性验证，确保替代产品不仅能够连接，更能够满足实际使用要求。

-----------------------------------------------------------------------------------------------------

四、总结：线芯铜材是基础，整体线束设计才是关键
极细同轴线束的线芯材料主要围绕铜及铜合金体系进行选择，不同材料在导电性能、机械强度、柔韧性和加工性能方面各有特点。对于 I-PEX 83007-100B-01-D 这款 100MM、10Pin、AWG #40、50Ω极细同轴线束而言，工程选型不能只关注线芯是不是铜材，还需要综合考虑线径、阻抗、连接器以及整体结构。线材端连接器采用 20373-R10T-06，配合 CABLINE®-SS 0.4mm Pitch小型化连接结构，可满足高密度设备内部连接需求。 我们公司可提供 I-PEX 83007-100B-01-D 兼容替代线束方案，从线材制造到连接器端接，为客户提供极细同轴线束的样品开发与批量制造支持。

我是【美金电子产品网】，致力于高速接口极细同轴线束与精密连接器的兼容替代与量产支持，项目咨询请联系：张经理 18913228573（微信同号）。
