I-PEX 83009-100B-01-D 20373-R10T-06兼容型极细同轴线束替代品

一、NVIDIA Jetson 摄像头为什么需要极细同轴线？
在机器人、智能视觉、无人设备和边缘AI设备中，NVIDIA Jetson平台经常需要连接摄像头模组，而摄像头与主控板之间不仅需要传输图像数据，还要兼顾设备内部空间、线束走向以及高速信号完整性。随着摄像头分辨率和帧率不断提高，内部连接对于线缆的体积、抗干扰能力和高速传输性能提出了更高要求。相比普通排线，极细同轴线能够在较小的线径和较高的布线密度下完成高速信号连接，因此特别适合摄像头模组这类空间紧凑的应用场景。
对于工程师而言，Jetson摄像头模组的线束设计往往需要同时考虑摄像头位置、机壳结构和主板接口位置。如果线束过粗，不仅会增加布线空间，还可能限制摄像头模组的安装位置和运动范围。I-PEX 83009-100B-01-D采用AWG #40 Micro-Coaxial Cable，长度为300mm，特性阻抗为50Ω，10路信号采用1：1线位连接，并配合CABLINE®-SS系列10PIN、0.4 mm Pitch的连接结构，为紧凑型高速模组提供了较高的布线灵活性。

-----------------------------------------------------------------------------------------------------
二、极细同轴线如何适应Jetson视觉设备的高速连接需求？
摄像头模组最重要的任务之一就是稳定传输图像数据，因此连接线不能只考虑“能不能连接”，还需要关注高速信号经过线缆和连接器之后是否能够保持稳定。极细同轴线的结构能够为每路信号提供相对独立的传输环境，同时通过特性阻抗控制降低高速信号传输过程中受到的干扰和阻抗变化影响。对于工程师来说，这也是为什么摄像头连接线通常需要根据具体信号类型、传输距离和接口结构进行针对性选型，而不是简单采用普通多芯线。
I-PEX CABLINE®-SS采用0.4 mm接触间距、垂直直角插拔和水平出线结构，嵌合高度约为1.65 ± 0.2 mm，并提供10PIN、14PIN、20PIN等多种规格；系列产品面向高速数据传输应用，并给出了16Gbps/Lane的参考能力。 对于Jetson视觉设备而言，这种小型化连接方式能够帮助摄像头模组在有限空间内完成高速信号连接，也比较适合机器人关节、视觉终端、嵌入式AI设备等对内部空间要求较高的应用。

-----------------------------------------------------------------------------------------------------

三、选型和兼容与替代方案参考及建议

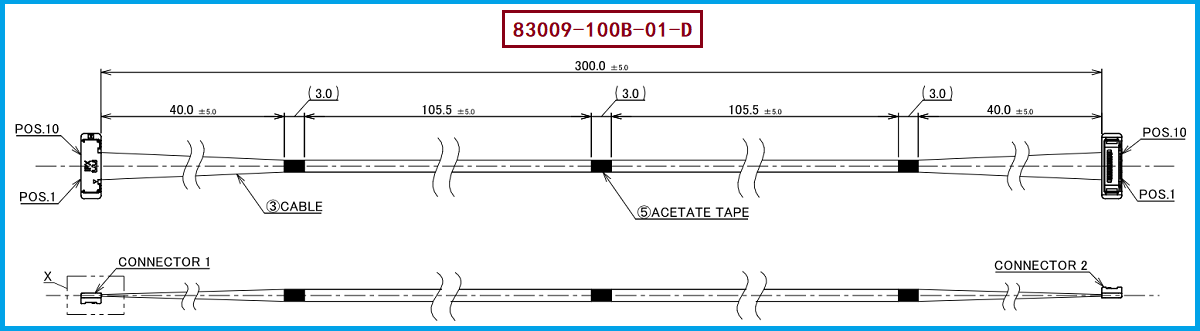

如果是对Jetson摄像头模组中的极细同轴线束进行替代，工程师首先需要从实际硬件接口出发确认连接关系，而不是单纯按照“Jetson摄像头线”进行采购。以I-PEX 83009-100B-01-D为例，需要重点对应300mm线长、AWG #40 Micro-Coaxial Cable、50Ω阻抗、1：1线位以及两端连接结构，同时确认线材端使用的20373-R10T-06连接器。该连接器对应CABLINE®-SS 10PIN结构，接触间距为0.4 mm，能够与高密度、小型化的模组连接需求相匹配。
对于采购人员而言，如果设备已经完成结构设计和PCB布局，替代线束还需要特别注意连接器型号、出线方向、线束长度以及装配尺寸是否保持一致。尤其是摄像头模组经常存在空间狭窄、线束弯折和安装位置受限等情况，单纯更换相同Pin数的线束并不一定能够直接装机。我们公司可提供：I-PEX 83009-100B-01-D兼容替代线束方案，可围绕20373-R10T-06连接器、10PIN、0.4 mm Pitch、AWG #40、50Ω、300mm及1：1线位等规格进行生产制造，为Jetson视觉设备、摄像头模组及其他高速电子设备提供极细同轴线束兼容替代支持。

-----------------------------------------------------------------------------------------------------

四、总结：摄像头模组选择极细同轴线，本质是对空间与高速传输的综合平衡
NVIDIA Jetson平台本身并不意味着必须使用某一种特定型号的极细同轴线束，实际线束选型仍然取决于摄像头模组接口、信号标准、连接距离和整机结构。但从高速视觉设备的发展方向来看，摄像头越来越小、数据量越来越大，同时设备内部空间越来越紧凑，使极细同轴线在高速摄像头连接中的应用价值更加突出。对于工程师来说，它能够在有限空间内兼顾高密度连接和高速信号传输；对于采购人员来说，则需要进一步确认具体料号、连接器、Pin数、Pitch、线材和长度等参数。

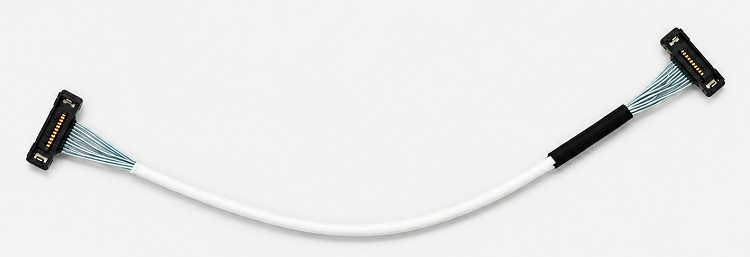

I-PEX 83009-100B-01-D是一款10PIN、300mm的CABLINE®-SS极细同轴线束，采用AWG #40、50Ω Micro-Coaxial Cable，并使用20373-R10T-06线材端连接器，连接器为10PIN、0.4 mm Pitch。 我们公司具备极细同轴线束生产制造能力，可提供该型号的兼容替代方案，并根据客户实际设备需求进行样品开发、规格匹配及批量生产，为摄像头模组和高速视觉设备提供稳定的线束连接解决方案。

我是【美金电子产品网】，专业为客户提供高速极细同轴线束及连接器的成熟替代方案与工程、产品支持，如有需求请联系：张经理 18913228573（微信同号）。
