I-PEX 83001-100B-01-D 20777-040T-01兼容型极细同轴线束替代品

一、机器人关节内布线为什么越来越关注极细同轴线？
机器人关节内部通常需要同时容纳电机、传感器、控制线路以及高速数据传输线路，布线空间有限，而且关节运动会让线束面临反复弯折、摆动和空间干涉等问题。因此，对于工程师来说，关节内线束不仅要考虑“能不能连接”，还需要综合考虑线径、安装空间、连接器高度、信号传输以及运动机构之间的配合。极细同轴线采用较小的线径，可以在有限空间内实现多通道信号连接，对于机器人关节、精密运动机构等高密度布线场景具有一定的应用价值。

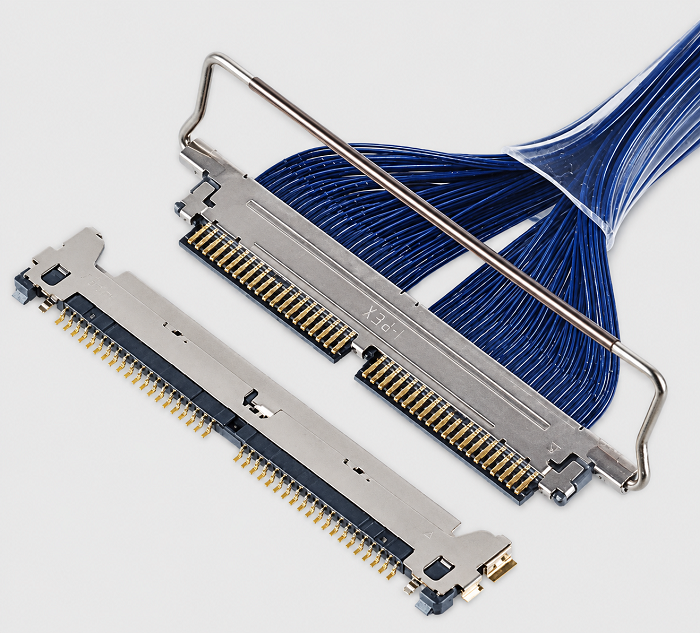

尤其是在机器人需要连接视觉模组、编码器、传感器或其他高速数据模块时，线束除了要尽量减少空间占用，还需要保持稳定的信号传输。CABLINE-CAL采用0.4mm端子间距和水平对插结构，嵌合高度约0.73±0.07mm，最大高度0.8mm，并提供30Pin、40Pin规格，在结构紧凑的设备内部能够减少连接区域的空间占用。其机械锁扣需要在公座与母座完全嵌合后才能锁定，也有利于工程师在设备装配时确认连接状态。

-----------------------------------------------------------------------------------------------------

二、I-PEX 83001-100B-01-D能否用于机器人关节内连接？

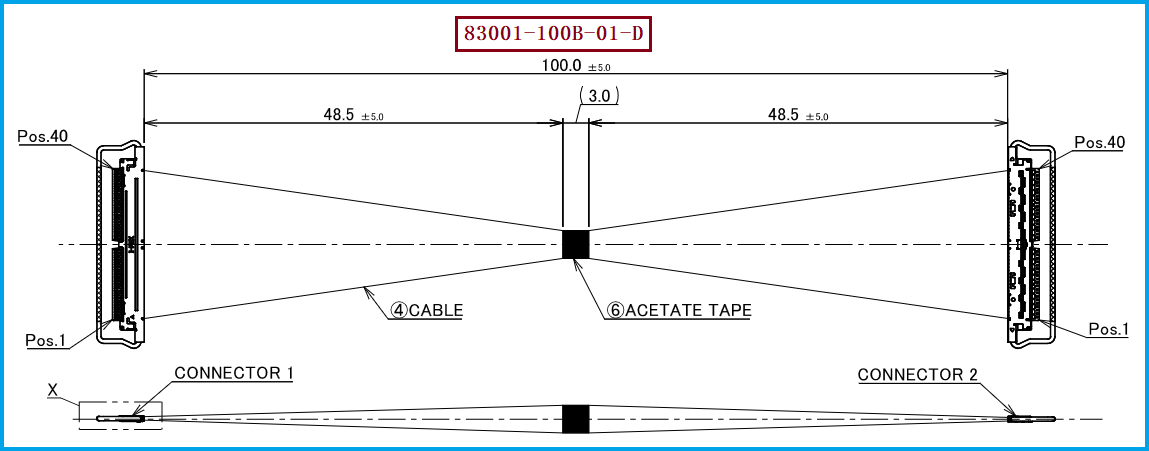

I-PEX 83001-100B-01-D是一款40Pin、1-1结构、100mm长度的CABLINE-CAL极细同轴线束，采用AWG 40 Micro-Coaxial线材。对于机器人内部的短距离高速信号连接而言，100mm长度可以作为紧凑型设备内部布线的一种规格选择，而AWG 40线材能够在较小线径下完成多通道信号连接。需要注意的是，机器人关节属于动态运动环境，实际应用不能只看线束静态尺寸，还需要结合弯曲半径、运动轨迹、拖链或关节内部空间以及实际循环次数进行验证。
此款极细同轴线束上使用的线材端连接器型号为20777-040T-01，对应CABLINE-CAL 40Pin Plug Housing；线材规格为AWG 40。连接器采用0.4mm间距，40Pin结构宽度约24.05mm、深度5.50mm，嵌合高度最大约0.80mm。对于机器人关节这类空间受到限制的结构，低高度连接器与极细线材组合能够帮助工程师优化内部布局。不过，如果机器人关节需要长期高速运动，仍应重点验证线束固定方式、动态弯折状态、连接器保持以及信号完整性，不能仅依据线材“极细”这一特点判断是否适合最终量产。

-----------------------------------------------------------------------------------------------------

三、选型和兼容与替代方案参考及建议
从工程师角度来看，判断极细同轴线是否适合机器人关节内布线，需要把“静态安装”和“动态运动”两个场景分开考虑。如果线束主要用于机器人关节内部的短距离高速信号连接，那么I-PEX 83001-100B-01-D的40Pin、AWG 40、100mm以及1-1结构可以作为选型时的重要参数。若应用涉及摄像头、视觉处理模块、显示模块或其他高速数据设备，还需要根据实际协议和速率进一步确认阻抗、插损、串扰等信号完整性指标。
对于采购人员而言，寻找兼容替代产品时，建议不要只按照“40Pin极细同轴线”进行询价，而应同时明确I-PEX 83001-100B-01-D、线材端连接器20777-040T-01、AWG 40、100mm长度及1-1结构等关键条件。我们公司可提供 I-PEX 83001-100B-01-D兼容替代线束方案，可根据客户设备的连接器、线材规格、长度和结构要求进行极细同轴线束生产制造。对于机器人关节等动态应用，则建议在样品阶段重点确认实际安装后的运动干涉、弯折状态、连接器配合以及高速信号表现，再进行批量导入。

-----------------------------------------------------------------------------------------------------

四、总结：机器人关节能否使用极细同轴线，关键在于应用条件
极细同轴线具备线径小、连接密度高等特点，在机器人关节这种空间紧凑的结构中具有一定应用潜力，尤其适合关节内部的短距离高速信号连接。但机器人属于动态设备，线束会受到持续运动和反复弯折影响，因此“极细”并不能直接等同于“适合机器人关节”。最终是否适用，需要根据机器人关节的运动范围、线束固定方式、弯折路径、工作温度、连接器保持以及目标信号速率进行综合验证。

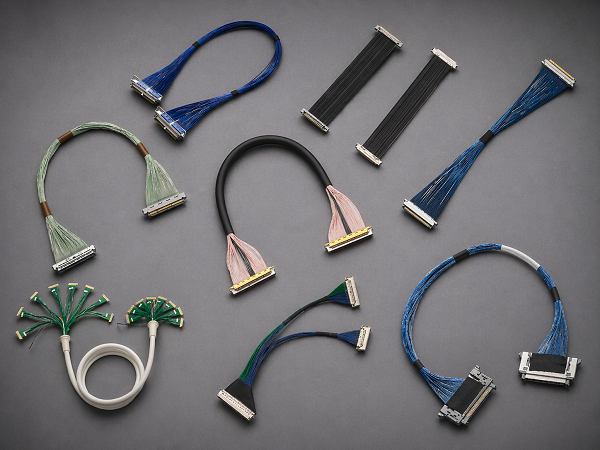

I-PEX 83001-100B-01-D采用40Pin、AWG 40、100mm、1-1结构，并使用20777-040T-01线材端连接器，适合作为高密度、小空间内部连接方案进行项目评估。我们公司可提供 I-PEX 83001-100B-01-D兼容替代线束方案，可面向机器人、精密设备及其他空间受限的电子设备提供极细同轴线束制造与兼容替代支持，帮助工程师和采购人员围绕具体结构和应用需求进行选型确认。

我是【美金电子产品网】，我们公司拥有完善的极细同轴线束生产体系与技术团队，可满足各类同轴线束的定制与替代需求；欢迎联系：张经理 18913228573（微信同号）。
