I-PEX 83002-100B-01-D 20777-040T-01兼容型极细同轴线束替代品

一、极细同轴线可以用于USB 3.1 Gen 2高速信号连接吗？

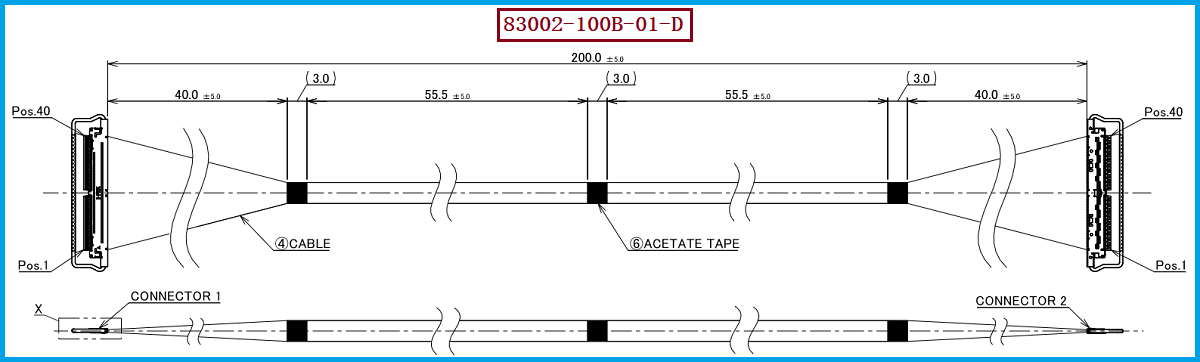

USB 3.1 Gen 2的数据传输速率达到10Gbps，在笔记本电脑、工业设备、存储设备、显示终端以及高速数据设备内部，都需要稳定可靠的高速信号连接。极细同轴线采用紧凑的同轴结构，在有限空间内可以实现多通道信号布线，因此能够用于高速数据接口内部连接。以 I-PEX 83002-100B-01-D 为例，这款极细同轴线束为40Pin、1-1结构，长度200MM，采用AWG 40 Micro-Coaxial线材，线材端连接器型号为20777-040T-01，可用于需要高密度内部信号连接的设备设计。
从CABLINE-CAL的接口应用范围来看，USB 3.2 Gen 2（10Gbps）属于其参考适用标准之一，同时还覆盖USB 4、Thunderbolt 5、DisplayPort、HDMI、eDP、V-by-One等高速接口规范。也就是说，极细同轴线并不是只能用于某一种固定接口，而是可以根据具体的信号类型、线材阻抗、长度、Pin定义以及整机设计，应用于不同高速传输场景。需要注意的是，“可用于USB 3.1 Gen 2相关内部连接”并不等于单独使用某一款线束即可保证完整USB 3.1 Gen 2系统性能，最终仍需结合整机链路进行验证。

-----------------------------------------------------------------------------------------------------

二、USB 3.1 Gen 2应用中，极细同轴线束需要关注哪些参数？

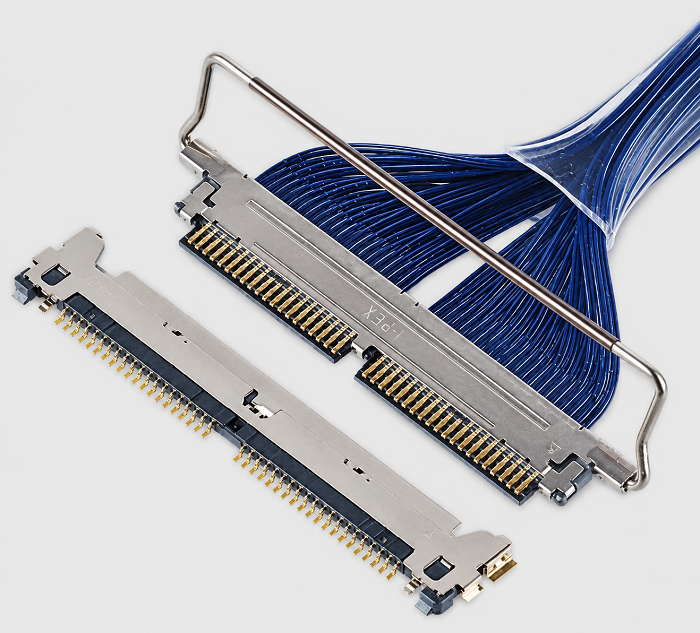

对于工程师而言，USB 3.1 Gen 2的10Gbps高速信号对连接链路的完整性有较高要求，因此线束选型不能只看“是否为极细同轴线”。I-PEX 83002-100B-01-D采用AWG 40 Micro-Coaxial线材，长度为200MM，并采用40Pin、1-1直通结构。与其配套的20777-040T-01为40Pin线材端连接器，采用0.4mm间距、水平对插结构，嵌合高度约0.73±0.07mm，最大高度0.8mm，可以满足设备内部对小型化和高密度布线的需求。
另外，阻抗和线束长度也是USB 3.1 Gen 2应用中值得关注的因素。CABLINE-CAL支持50Ω Micro-Coaxial AWG 40及更细规格，特定高速测试条件采用AWG 40、45Ω、100MM线材进行评估；而83002-100B-01-D本身采用的是AWG 40 Micro-Coaxial线材，具体线束的实际阻抗、信号损耗和系统传输表现，应以该产品的具体线材结构及最终测试结果为准。工程师在进行USB 3.1 Gen 2项目设计时，应把连接器、线材、200MM长度、PCB走线和终端设备整体作为一条高速链路进行评估，而不是只判断线材本身是否“支持10Gbps”。

-----------------------------------------------------------------------------------------------------

三、选型和兼容与替代方案参考及建议
对于工程师和采购人员而言，如果原设备采用 I-PEX 83002-100B-01-D，在寻找兼容替代产品时，建议围绕完整产品规格进行确认。该型号对应40Pin、1-1结构、200MM长度以及AWG 40 Micro-Coaxial线材，线材端连接器型号为20777-040T-01。尤其是USB 3.1 Gen 2这类10Gbps高速信号应用，不能仅按照“USB高速线”进行替换，还需要同步确认Pin定义、连接器配合、线材结构、长度和实际信号性能。

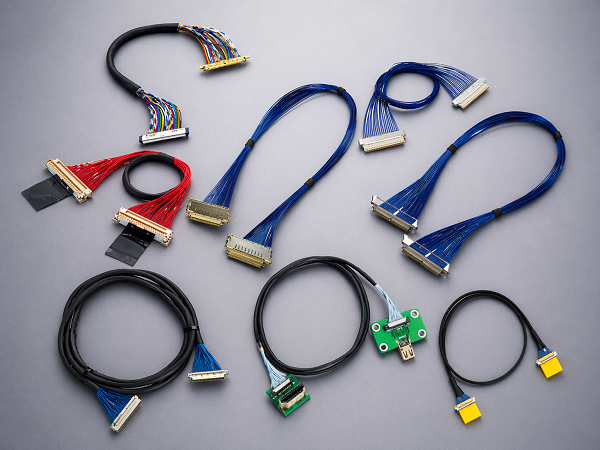

对于采购人员来说，完整料号能够有效减少不同规格产品之间的混淆；对于工程师来说，则应在样品阶段重点验证连接器插配、机械锁定、线束安装状态以及高速信号表现。我们公司可提供 I-PEX 83002-100B-01-D兼容替代线束方案，可根据客户项目需求生产制造40Pin、200MM规格的极细同轴线束，为USB 3.1 Gen 2等高速内部连接应用提供兼容替代支持。具体替代方案仍建议结合设备结构和高速信号测试结果进行确认。

-----------------------------------------------------------------------------------------------------

四、总结：USB 3.1 Gen 2应用，关键是完整高速链路匹配
极细同轴线可以用于USB 3.1 Gen 2相关高速信号连接，10Gbps级别的数据传输对线材、连接器、阻抗、长度和PCB设计都有一定要求。对于 I-PEX 83002-100B-01-D而言，其40Pin、AWG 40、200MM以及1-1结构，使其具备紧凑型设备内部多通道高速信号连接所需的产品特征；配套的20777-040T-01连接器采用0.4mm Pitch和水平对插结构，也有利于在有限空间内完成高密度连接。
因此，在USB 3.1 Gen 2项目中选择极细同轴线束时，不能简单用“10Gbps能不能传”作为唯一判断标准，而应从完整信号链路的角度进行选型和验证。我们公司可提供 I-PEX 83002-100B-01-D兼容替代线束方案，可为工程师和采购人员提供极细同轴线束生产制造及兼容替代支持，帮助客户围绕具体设备需求完成线束选型、样品验证和批量导入。

我是【美金电子产品网】，专业为客户提供高速极细同轴线束及连接器的成熟替代方案与工程、产品支持，如有需求请联系：张经理 18913228573（微信同号）。
