I-PEX 82438-100B-02-D 20777-040T-01兼容型极细同轴线束替代品

一、极细同轴线为什么能够应用于USB4等高速信号传输？
随着USB4、Thunderbolt、DisplayPort等高速接口不断应用于新型电子设备，线束不仅需要满足基本的连接功能，还需要具备较好的高速信号传输能力。对于工程师而言，判断极细同轴线是否适合高速协议，不能只看线材尺寸，而要综合考虑连接器结构、线材规格、阻抗、线长、信号完整性以及整机链路设计。极细同轴线采用同轴结构，在有限空间内能够实现较高密度的信号连接，因此适合用于对空间和高速传输都有要求的产品。
以CABLINE-CAL连接方案为例，其采用0.4mm间距、水平对插结构，支持30Pin和40Pin，微型同轴线可适配AWG 38、AWG 40、AWG 42和AWG 44。其公开的参考应用标准包括USB4 Gen 4、USB4 Gen 3、Thunderbolt 5、DisplayPort UHBR20等高速协议，其中USB4 Gen 4和Thunderbolt 5对应的参考速率为40Gbps/Lane PAM3。需要注意的是，这里的协议及速率属于连接器方案的参考应用范围，实际产品能否达到对应速率，还需要结合具体线材、长度、信号走线和整机设计进行验证。

-----------------------------------------------------------------------------------------------------

二、I-PEX 82438-100B-02-D：面向高密度高速连接的40Pin极细同轴线束

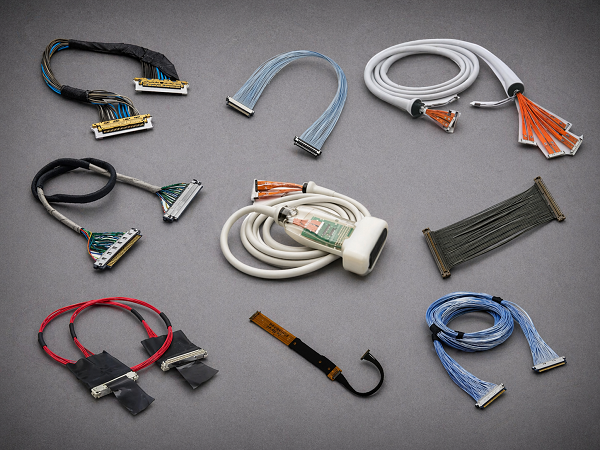

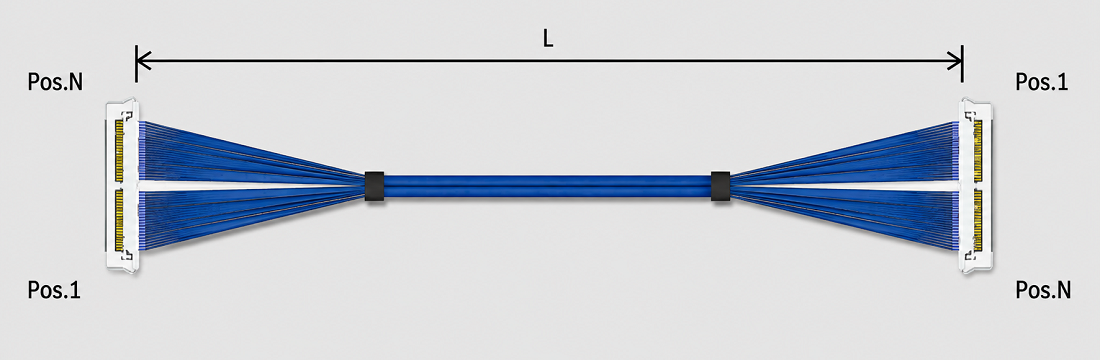

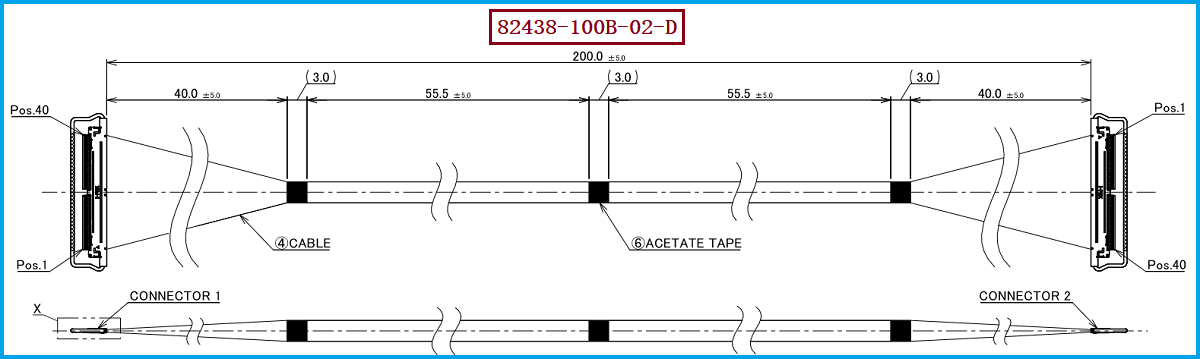

本次介绍的极细同轴线束产品型号为I-PEX 82438-100B-02-D，属于CABLINE-CAL 40Pin极细同轴线束，长度为200mm，采用1-N结构，线材规格为40AWG。40Pin结构能够提供较高的连接通道数量，对于需要进行多路高速信号连接的设备而言，可以在有限空间内完成集中式布线。对于工程师来说，产品设计时可以根据具体信号通道数量、设备内部空间以及接口位置来评估这种线束结构；对于采购人员来说，明确料号、Pin数、长度和线材规格，则有利于进行样品确认和兼容替代开发。
这款极细同轴线束使用的线材端连接器型号为20777-040T-01，对应CABLINE-CAL 40Pin Plug Housing。该连接器可适配AWG 38、AWG 40、AWG 42、AWG 44规格的极细同轴线材，因此实际项目可以根据空间尺寸、信号要求以及线材选型进行匹配。CABLINE-CAL采用0.4mm间距，40Pin产品嵌合尺寸约为24.05mm×5.50mm×0.80mm max.，同时采用机械锁扣结构，有助于满足薄型设备和高密度连接场景下的结构设计需求。

-----------------------------------------------------------------------------------------------------

三、选型和兼容与替代方案参考及建议
对于工程师来说，如果设备需要支持USB4等高速协议，选择极细同轴线束时不能仅依据“支持高速”几个字进行判断，而应进一步确认信号类型、传输速率、线束长度、线材AWG、连接器Pin数以及PCB端的信号设计。I-PEX 82438-100B-02-D采用40Pin、200mm、40AWG结构，在进行兼容替代开发时，可以围绕这些核心参数确认，同时结合设备实际使用的高速协议进行信号完整性验证。尤其是在高速链路中，线长、连接器、线材以及PCB之间是一个整体，任何一个环节发生变化，都可能影响最终传输性能。
对于采购人员而言，如果现有设备已经使用I-PEX 82438-100B-02-D，希望寻找兼容替代产品，可以将原有料号、20777-040T-01连接器型号以及AWG 38、AWG 40、AWG 42、AWG 44线材适配范围一并提供给供应商，从而提高替代开发的准确性。我们公司专注于极细同轴线束生产制造，可提供I-PEX 82438-100B-02-D兼容替代线束方案，并可结合客户实际项目需求进行线材规格、长度、连接器及线束结构的匹配开发。对于USB4等高速应用，建议在正式导入前进行实际装配及信号完整性测试，以确认替代线束与整机系统的匹配情况。

-----------------------------------------------------------------------------------------------------

四、总结：极细同轴线可以用于高速协议，但最终性能需要系统验证
从应用角度来看，极细同轴线与USB4等高速协议具有较好的应用契合度，关键原因在于极细同轴线能够在较小空间内完成高密度信号连接，同时适合高速信号链路的设计需求。CABLINE-CAL公开的参考测试采用AWG 40微型同轴线、45Ω、100mm长度，并给出了40Gbps/Lane PAM3的参考传输性能，同时其适用标准参考范围涵盖USB4 Gen 4、Thunderbolt 5、USB4 Gen 3、DisplayPort UHBR20等高速协议。
对于I-PEX 82438-100B-02-D这款40Pin、200mm、40AWG极细同轴线束而言，在实际应用中是否能够满足USB4等具体高速协议要求，还需要结合设备端接口、线材、连接器、PCB以及实际链路进行综合验证。我们公司可提供I-PEX 82438-100B-02-D兼容替代线束方案，可面向工程师和采购人员提供极细同轴线束的兼容替代与生产制造支持，帮助客户围绕具体产品的尺寸、连接器、线材规格和高速信号需求进行方案匹配。

我是【美金电子产品网】，致力于高速接口极细同轴线束与精密连接器的兼容替代与量产支持，项目咨询请联系：张经理 18913228573（微信同号）。
