I-PEX 82876-100B-02-D 20777-040T-01兼容型极细同轴线束替代品

一、I-PEX 82876-100B-02-D极细同轴线束介绍

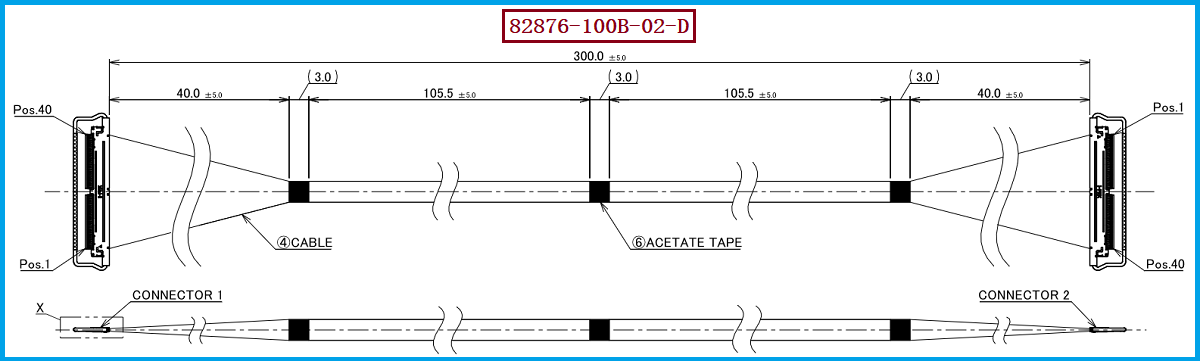

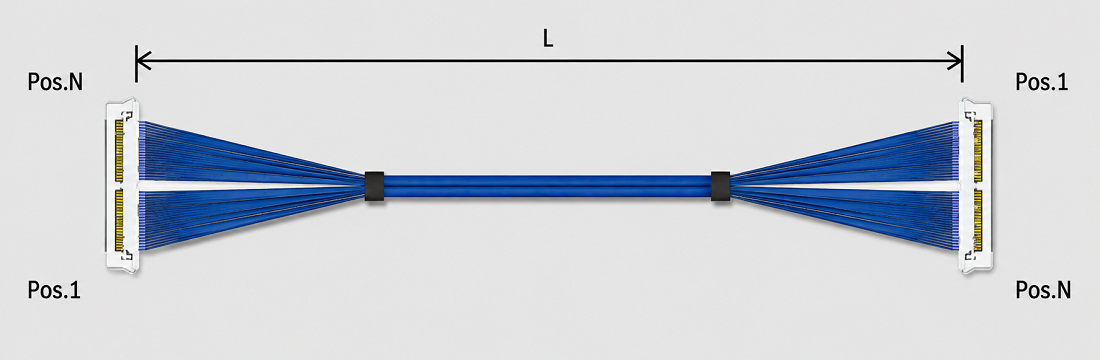

I-PEX 82876-100B-02-D是一款40PIN极细同轴线束，采用CABLINE-CAL连接方案，线材端连接器型号为20777-040T-01，线位定义为1：40，线束长度为300MM。该方案采用0.4mm Pitch和40AWG极细同轴线，在保证多路连接的同时，可以减少线束在设备内部所占用的空间，适合对连接密度和结构尺寸有要求的电子产品。
从工程设计角度来看，极细同轴线束的价值主要体现在“小空间、多信号、灵活布线”等需求上。当设备内部空间有限，同时又需要连接显示、摄像、主板或其他功能模组时，普通线缆可能会增加布线空间和装配难度，而极细同轴线束可以通过多通道集中布线满足紧凑型结构设计需求。对于采购人员而言，这类产品也需要重点核对PIN数、Pitch、连接器、线材规格和长度，避免仅凭外观进行替代选型。

-----------------------------------------------------------------------------------------------------

二、哪些应用场景更适合使用极细同轴线束？
笔记本电脑、平板电脑、显示设备等产品内部通常存在较明显的空间限制，主板与显示模组之间又需要进行多路信号连接，因此适合评估极细同轴线束方案。对于相机模组、摄像头模组等产品，线束往往需要在狭窄空间内完成图像信号传输，同样需要兼顾线径、柔性和信号完整性。对于这类应用，工程师通常需要同时关注线束长度、弯折路径、接口高度以及实际信号速率。
机器人、汽车电子、医疗设备、数据通信设备等产品内部，也可能存在空间紧凑、模块较多以及信号连接密集的情况。在这些应用中，是否采用极细同轴线束，需要结合设备实际结构和电气要求进行判断。例如需要高速信号传输时，应进一步确认阻抗、插入损耗、回波损耗及串扰等指标；如果线束需要经过狭窄或活动区域，则还要关注线束弯折和固定方式。这样才能真正发挥极细同轴线束在紧凑型设备中的优势。

-----------------------------------------------------------------------------------------------------

三、选型和兼容与替代方案参考及建议
针对I-PEX 82876-100B-02-D，工程师在选型时可以先确认设备接口是否需要40PIN、0.4mm Pitch，再核对20777-040T-01连接器、1：40线位定义、40AWG极细同轴线和300MM长度。如果应用在显示、相机或其他高速信号设备中，还需要根据实际传输要求确认线材阻抗和信号完整性；如果安装空间较小，则应提前核对连接器高度、线束走向以及弯折空间，确保产品能够顺利装配。
采购人员在寻找兼容替代方案时，可以围绕“接口一致、PIN数一致、线位对应、线材匹配、长度适合”几个核心条件进行确认，而不是单纯寻找尺寸相近的产品。我们公司可提供：I-PEX 82876-100B-02-D兼容替代线束方案，可根据客户设备的PIN数、连接器型号、线位定义、线材规格及长度进行极细同轴线束生产制造，支持工程师进行样品验证和替代设计，也可满足采购人员对批量供应及国产化替代的需求。

-----------------------------------------------------------------------------------------------------

四、总结：根据设备结构选择合适的极细同轴线束
极细同轴线束更适合应用于内部空间有限、连接通道较多、对线束尺寸和信号传输有一定要求的电子设备。显示模组、相机模组、笔记本电脑、机器人、汽车电子、医疗设备以及数据通信设备等，都可以根据实际结构和电气需求评估此类方案。但极细同轴线束并不是所有设备都必须采用，最终仍应结合接口形式、PIN数量、线长、信号速率、布线空间和使用环境进行综合选型。
I-PEX 82876-100B-02-D采用40PIN、0.4mm Pitch、40AWG极细同轴线，配套20777-040T-01连接器，线位定义为1：40，线束长度为300MM，适合用于高密度内部连接需求。我们公司可提供I-PEX 82876-100B-02-D兼容替代线束方案，为客户提供极细同轴线束定制生产、样品验证及批量供应服务，帮助工程师和采购人员更高效地完成产品选型与线束替代。

我是【美金电子产品网】，我们公司拥有完善的极细同轴线束生产体系与技术团队，可满足各类同轴线束的定制与替代需求；欢迎联系：尹经理 18913228573（微信同号）。
