I-PEX 82875-100B-02-D 20777-040T-01兼容型极细同轴线束替代品

一、I-PEX 82875-100B-02-D极细同轴线束产品介绍

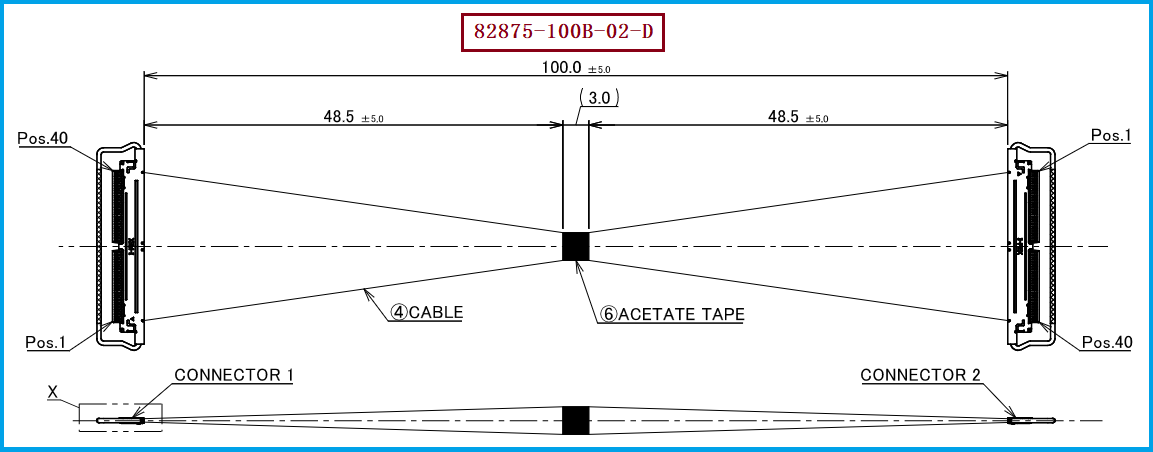

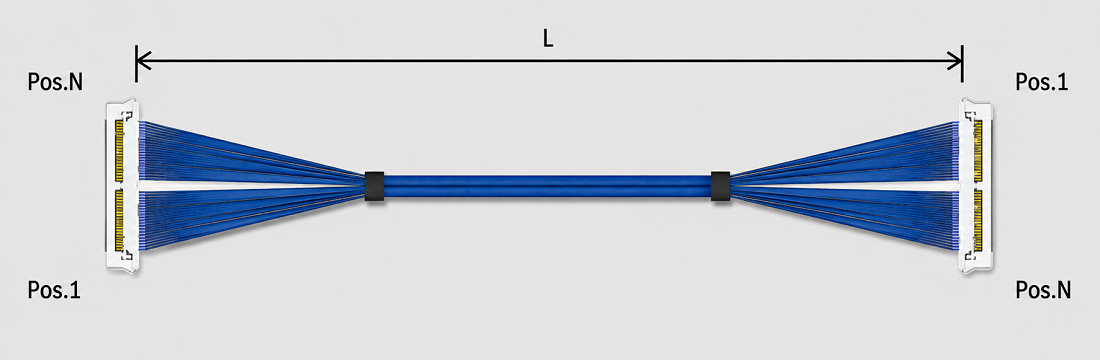

I-PEX 82875-100B-02-D是一款40PIN极细同轴线束，线束长度为100MM，采用0.4mm间距的CABLINE-CAL连接方案，配套40AWG极细同轴线，线材端连接器型号为20777-040T-01。对于空间受限、布线密度较高的电子设备，100MM长度能够满足较紧凑的内部连接需求，同时极细同轴结构也有利于减少线束占用空间。
对于工程师来说，选用这类线束时，除了关注PIN数、长度、连接器型号，还需要结合工作电压、电流、温度及信号传输要求进行综合确认。对于采购人员而言，如果原装线束存在交期、成本或供应稳定性方面的需求，也可以围绕原型号、接口结构、线材规格和长度进行兼容替代开发。CABLINE-CAL系列产品工作温度范围为-40℃～+85℃，40AWG对应的连接器触点额定电流为0.30A/Contact。

-----------------------------------------------------------------------------------------------------

二、极细同轴线束能抗多少伏电压？
“极细同轴线束能抗多少伏电压”不能简单用一个数字概括。以CABLINE-CAL其连接器额定电压为100V AC/Contact Pin，同时绝缘耐压测试条件为AC 250V、1分钟，测试时要求相邻触点以及触点与外壳之间不发生闪络、击穿等现象。这里的100V属于连接器额定电压，而250V属于耐电压测试条件，两者并不是同一个概念，因此工程设计时不能直接理解为线束可以长期工作在250V。
对于I-PEX 82875-100B-02-D这类完整极细同轴线束，实际允许工作电压还需要结合所使用的极细同轴线材、绝缘结构、端接工艺以及设备工作环境进行确认。I-PEX也明确提示，连接器的额定电压可能因线束所采用的具体线材而发生变化。因此，工程师进行高电压应用设计时，应以整条线束的实际规格和验证结果作为最终依据，而不能只看连接器的额定电压。

-----------------------------------------------------------------------------------------------------

三、选型和兼容与替代方案参考及建议
如果设备原设计采用I-PEX 82875-100B-02-D，工程师在寻找兼容方案时，可以重点核对40PIN、0.4mm间距、100MM长度、40AWG极细同轴线以及20777-040T-01线材端连接器等关键参数，同时结合设备实际工作电压、电流和安装空间确认线束是否满足使用要求。尤其涉及电压较高或工作环境复杂的设备，更建议对绝缘性能、耐压性能及实际工作状态进行针对性验证，而不是仅依据连接器参数判断整条线束的电气能力。
我们公司可提供：I-PEX 82875-100B-02-D兼容替代线束方案，可根据客户设备的接口结构、PIN数、线材规格、线束长度及安装空间进行极细同轴线束生产制造。对于工程师，可用于原有线束的兼容替代与方案验证；对于采购人员，则可以作为原型号线束的国产化替代、供应商拓展及批量采购方案进行评估。

-----------------------------------------------------------------------------------------------------

四、总结：电压选型要看整条极细同轴线束
极细同轴线束的电压能力不能只看连接器参数。以CABLINE-CAL连接器为例，其额定电压为100V AC，耐电压测试条件为AC 250V、1分钟。但连接器能够满足的电气要求，并不等同于整条线束可以长期在相同电压条件下工作。实际应用中，还需要结合极细同轴线材的绝缘性能、端接工艺以及设备的工作环境进行综合判断。
对于I-PEX 82875-100B-02-D这款40PIN、100MM极细同轴线束，工程师在选型时应综合确认连接器、线材、长度及实际电气要求；采购人员进行兼容替代时，则需要重点核对接口规格、针数间距和关键电气参数。我们公司可提供I-PEX 82875-100B-02-D兼容替代线束方案，支持极细同轴线束定制生产，为客户提供相应的替代选型与生产支持。

我是【美金电子产品网】，致力于高速接口极细同轴线束与精密连接器的兼容替代与量产支持，项目咨询请联系：尹经理 18913228573（微信同号）。
