I-PEX 83000-100B-01-D 20777-030T-01兼容型极细同轴线束替代品

一、极细同轴线为什么适合高速信号传输？
随着电子设备不断向轻薄化、高集成度发展，设备内部的高速信号连接对线束尺寸、连接密度和电气性能提出了更高要求。相比单纯关注线材粗细，工程师在选择极细同轴线时，更需要关注导体结构、绝缘层、屏蔽结构、特性阻抗以及连接器之间的整体匹配。对于短距离高速信号传输而言，稳定的线材结构和合理的连接设计，有助于控制高速信号在传输过程中的损耗和反射。

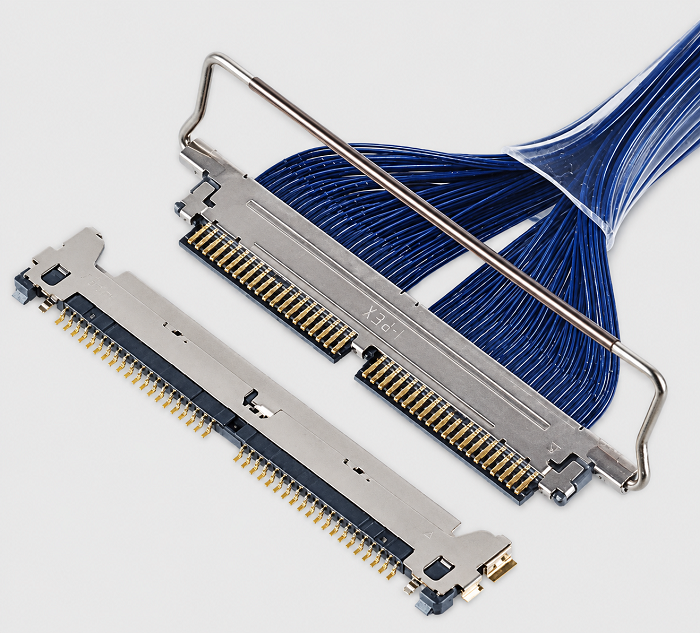

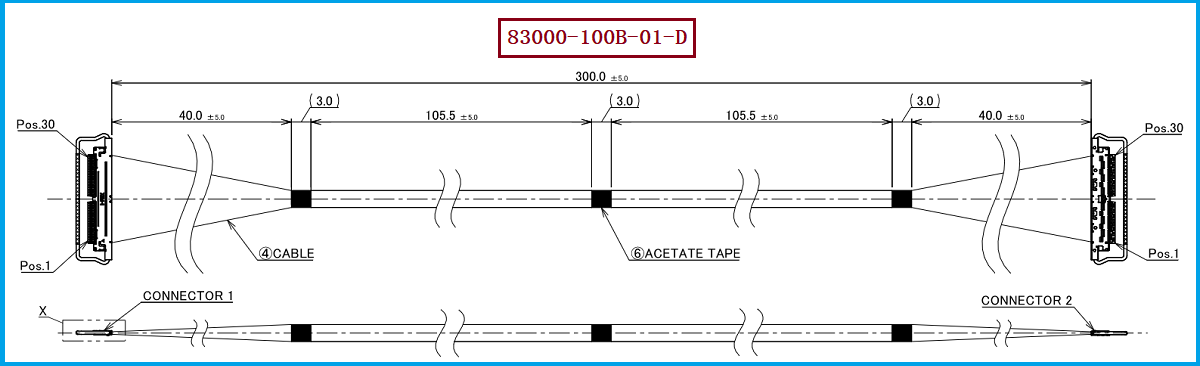

I-PEX 83000-100B-01-D是一款CABLINE-CAL系列30Pin极细同轴线束，采用0.4mm间距、AWG40 Micro-Coaxial Cable，线长300mm，并采用两端连接的1-1结构。该产品使用的线材端连接器型号为20777-030T-01。对于工程师来说，这种30Pin、0.4mm间距的连接方案能够满足高密度内部连接需求；对于采购人员来说，明确产品料号、连接器型号、线材规格和长度，则是进行兼容替代和供应商评估的重要基础。

-----------------------------------------------------------------------------------------------------

二、极细同轴线传输频率能达到多少GHz？
“极细同轴线能传输多少GHz？”并没有一个可以适用于所有产品的固定答案。实际高频性能与线材结构、导体尺寸、绝缘材料、特性阻抗、线长、连接器以及端接工艺等因素共同相关。因此，工程师进行高速线束选型时，不能只看一个最高频率参数，而应结合实际使用的信号协议和完整链路进行评估。
CABLINE-CAL平台的高速参考测试条件采用30Pin连接器、AWG40 Micro-Coax、45Ω、100mm线长以及GSSGSSG配置，并以40 Gbps/lane PAM3作为参考传输能力。对于频率测试，则覆盖到20GHz，可作为工程师理解该平台高频传输特性的参考。需要特别说明的是，这里的20GHz和40 Gbps/lane属于特定测试及参考条件，并不代表I-PEX 83000-100B-01-D这款300mm线束在所有应用环境下都能够直接达到20GHz或40 Gbps/lane。具体应用性能仍需结合实际系统进行验证。

-----------------------------------------------------------------------------------------------------

三、选型和兼容与替代方案参考及建议
对于需要进行I-PEX 83000-100B-01-D兼容替代的项目，工程师和采购人员首先应确认核心规格是否一致，包括30Pin、0.4mm间距、300mm长度、1-1连接结构以及AWG40 Micro-Coax线材，同时确认线材端连接器为20777-030T-01。CABLINE-CAL连接器体系支持多种Micro-Coax线规，但针对83000-100B-01-D这一具体产品，实际采用的是AWG40，因此在替代过程中不能仅根据连接器外形或Pin数判断兼容性。

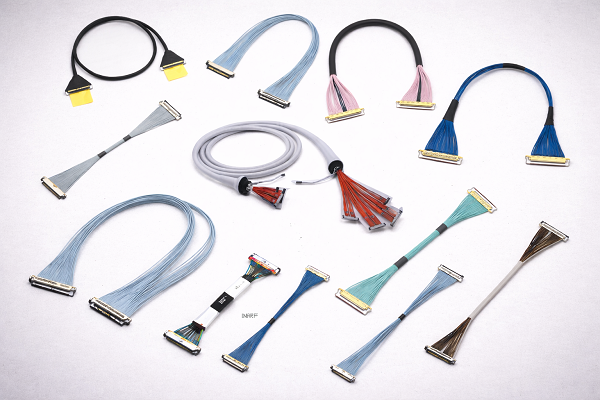

如果产品用于高速信号传输，建议在机械尺寸匹配完成后进一步进行实际电气性能验证，包括信号完整性以及连接器、线束与PCB之间的整体匹配。对于采购人员而言，还应关注线束批量生产的一致性、端接质量、尺寸控制以及持续供货能力。我们公司可提供 I-PEX 83000-100B-01-D 兼容替代线束方案，可根据30Pin、20777-030T-01线材端连接器、AWG40线材、300mm长度等要求进行极细同轴线束生产制造，为客户提供样品开发、规格匹配及批量供货支持。

-----------------------------------------------------------------------------------------------------

四、总结：判断极细同轴线频率能力，需要结合完整信号链路
极细同轴线的高频传输能力并不是单纯由“线材有多细”决定，而是与导体结构、绝缘层、屏蔽结构、阻抗控制、线长以及连接器端接等因素密切相关。I-PEX 83000-100B-01-D采用AWG40 Micro-Coax线材、30Pin、0.4mm间距和300mm长度，并配套20777-030T-01线材端连接器，是一款面向高密度内部连接的极细同轴线束方案。CABLINE-CAL平台的高速参考测试覆盖20GHz，并提供40 Gbps/lane PAM3参考能力，但具体线束的实际应用性能仍应以对应使用条件下的测试结果为准。
对于工程师而言，选择极细同轴线束时，应从机械结构和高速电气性能两个维度进行综合验证；对于采购人员而言，则需要同时关注型号兼容、产品一致性和供应能力。我们公司专注于极细同轴线束的生产制造，可提供 I-PEX 83000-100B-01-D 兼容替代线束方案，并围绕20777-030T-01连接器、AWG40线材及对应结构要求进行生产，为电子设备客户提供稳定的极细同轴线束替代方案。
