I-PEX 82874-100B-02-D 20777-030T-01兼容型极细同轴线束替代品

一、极细同轴线Pitch怎么选？0.4mm与0.5mm并不是简单的大小之分
在极细同轴线束设计中，Pitch也就是连接器触点间距，是工程师进行结构设计和线束选型时需要重点确认的参数。不同Pitch对应不同的连接器尺寸、Pin数密度和PCB布局空间，因此不能单纯认为Pitch越小就越好，而应根据设备内部空间、信号通道数量、连接器强度以及装配条件综合判断。对于笔记本电脑、薄型显示设备、工业视觉设备等空间紧凑的产品，小Pitch连接器能够在有限区域内布置更多信号通道，对整机轻薄化和高密度连接具有明显价值。
以本次产品为例，I-PEX 82874-100B-02-D采用CABLINE-CAL 30Pin连接方案，连接器Pitch为0.4mm，采用水平对插结构，嵌合高度为0.73±0.07mm，最大约0.8mm。相比更大Pitch的连接方案，0.4mm Pitch能够进一步压缩触点之间的布局间距，但同时也对连接器装配精度、PCB焊盘设计和线束制造一致性提出更高要求。因此，在实际项目中，工程师应根据产品厚度、可用PCB空间和信号通道数量选择合适的Pitch，而采购人员则应重点确认替代线束是否能够保持原有连接器规格及装配关系。

-----------------------------------------------------------------------------------------------------

二、82874-100B-02-D为什么适合高密度极细同轴线连接

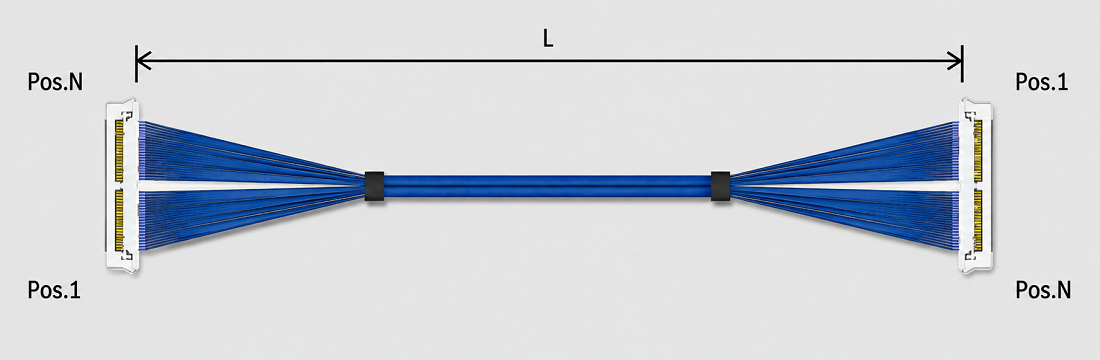

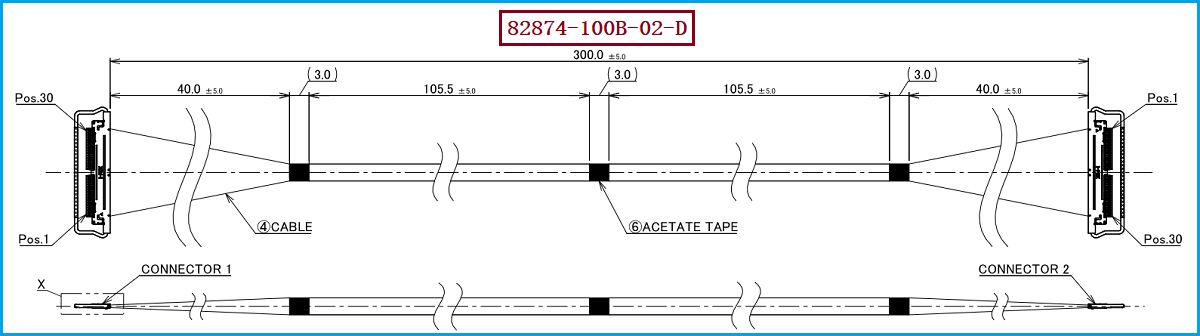

I-PEX 82874-100B-02-D是一款30Pin极细同轴线束，采用40AWG Micro-Coaxial Cable，长度为300mm，线位定义为1：30，线材端使用的连接器型号为20777-030T-01。20777-030T-01属于CABLINE-CAL 30Pin Plug Housing，与0.4mm Pitch的30Pin连接方案相匹配。对于工程师来说，30Pin、0.4mm Pitch、40AWG、300mm以及1：30线位定义共同决定了这款线束在设备中的安装和电气连接方式，进行替代设计时需要重点保持这些关键参数的一致性。
除了尺寸和密度，极细同轴线束还需要满足高速信号传输需求。CABLINE-CAL针对40Gbps/lane PAM3高速数据传输进行了设计，并提供机械锁扣结构，只有公座与母座完全嵌合后才能锁定，有助于降低半嵌合、回弹或脱离带来的连接风险。需要注意的是，40Gbps/lane属于特定连接器及测试条件下的参考传输能力，实际设备性能仍需结合线材、PCB、接口标准和系统设计进行验证。

-----------------------------------------------------------------------------------------------------

三、选型和兼容与替代方案参考及建议
进行不同Pitch极细同轴线束选型时，工程师首先需要确认原设备连接器的Pitch、Pin数、对插方向、嵌合高度以及PCB端结构，再进一步确认线材规格、线束长度和线位定义。0.4mm Pitch适合追求高密度、小型化的连接设计，但如果设备原本采用其他Pitch，不能仅根据连接器外观相似就直接替换。以I-PEX 82874-100B-02-D为例，其30Pin、0.4mm Pitch、40AWG、300mm和1：30线位定义属于完整的匹配条件，替代时应围绕这些参数进行确认和样品验证。

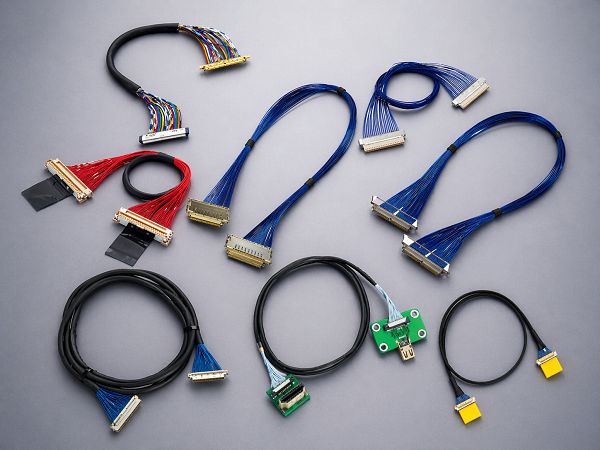

从采购角度看，如果原有极细同轴线束存在成本、交期或供应链稳定性方面的需求，可以优先寻找具备相同连接器接口、线材规格、线位关系和长度要求的兼容替代产品，而不是简单按照品牌或Pitch单一参数进行比价。我们公司可提供：I-PEX 82874-100B-02-D兼容替代线束方案，可根据客户设备实际要求生产制造对应的极细同轴线束，并围绕20777-030T-01连接器、30Pin、40AWG、300mm及1：30线位定义进行产品匹配，为工程样品验证、国产替代和批量采购提供线束产品支持。

-----------------------------------------------------------------------------------------------------

四、总结：Pitch决定连接密度，完整匹配才决定替代是否成功
不同Pitch的极细同轴连接器各有适用场景，0.4mm Pitch更适合对空间利用率和连接密度要求较高的设备，但实际选型不能只看Pitch大小，还需要同时考虑Pin数、嵌合高度、线材规格、线位定义、长度和装配方式。I-PEX 82874-100B-02-D采用30Pin、0.4mm Pitch、40AWG Micro-Coax、300mm长度及1：30线位定义，并使用20777-030T-01线材端连接器，适合高密度、小空间的极细同轴线束应用。对于需要兼容替代的客户，我们公司可提供I-PEX 82874-100B-02-D兼容替代线束方案，帮助客户从工程验证到批量采购实现更灵活的供应链选择。
