I-PEX 82998-100B-01-D 20777-030T-01兼容型极细同轴线束替代品

一、极细同轴线束与FPC并非简单的“谁替代谁”
在笔记本电脑、显示模组、摄像头、视觉设备以及其他轻薄型电子产品中，FPC和极细同轴线束都是常见的内部连接方案。对于工程师来说，两者虽然都能够承担设备内部信号连接任务，但结构形式和应用特点并不相同。FPC属于柔性电路板，通过柔性基材和线路实现多通道连接；极细同轴线束则通过独立的微型同轴线材配合连接器完成信号传输，在需要高速信号、屏蔽以及较高布线灵活性的场景下具有自身特点。因此，“极细同轴线束能不能替代FPC”，更准确的判断方式应该是看具体设备的连接方式、信号要求、空间条件和线束走向，而不是认为两者可以在所有应用中直接互换。
从实际项目开发来看，如果设备对高速信号传输、抗干扰能力以及线束弯折布置存在要求，极细同轴线束可以成为FPC之外的一种连接方案。CABLINE-CAL采用0.4 mm间距、水平插接结构，支持30PIN和40PIN，并可匹配AWG 38、40、42、44 Micro-Coax线材；其嵌合高度为0.73 ±0.07 mm，适用于对连接器空间有要求的设备。对工程师而言，是否从FPC转向极细同轴线束，需要结合实际PCB布局、设备结构以及高速信号链路进行综合评估。

-----------------------------------------------------------------------------------------------------

二、82998-100B-01-D：适合高密度连接的30PIN极细同轴线束

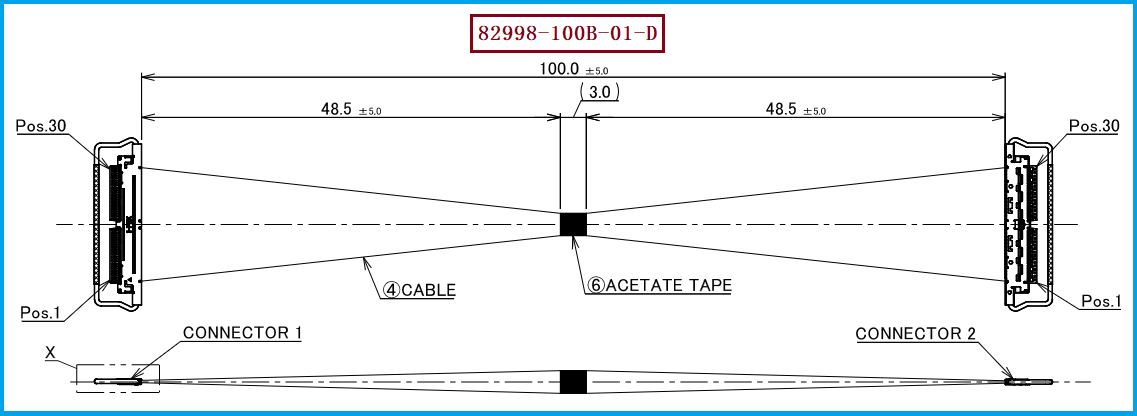

本次介绍的产品料号/型号为I-PEX 82998-100B-01-D，属于CABLINE-CAL 30PIN 1-1结构极细同轴线束，长度为100 mm，采用40AWG Micro-Coax线材。与传统FPC的整体片状结构不同，极细同轴线束由多根微型同轴线组成，可以通过线束自身的布线路径适应设备内部不同位置之间的连接。对于空间紧凑、需要一定布线灵活性的产品设计，这种结构可以为工程师提供不同于FPC的连接思路。该型号也对应30PIN、40AWG、100 mm的1-1结构。

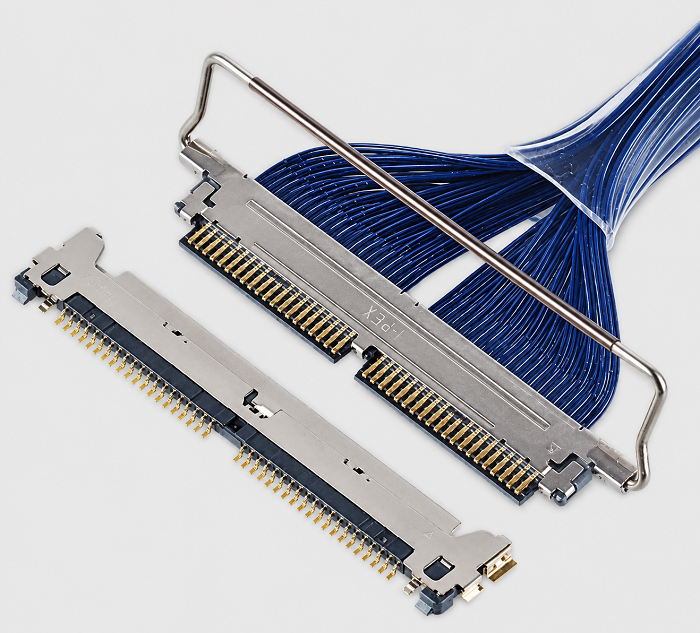

此款极细同轴线束上使用的线材端连接器型号为20777-030T-01，连接器PIN数为30PIN，间距为0.4 mm。30PIN高密度连接配合0.4 mm Pitch，可以在较小的连接器空间内完成多通道信号连接；同时，CABLINE-CAL采用水平对插方式，并配备机械锁扣，只有在公座与母座完全嵌合后才能锁定，有助于降低半嵌合等连接状态带来的风险。因此，在工程设计中，如果原有FPC方案受到连接空间、布线方式或高速信号传输要求的限制，可以将极细同轴线束作为一种替代方向进行方案评估。

-----------------------------------------------------------------------------------------------------

三、选型和兼容与替代方案参考及建议
从工程师的角度来看，极细同轴线束替代FPC并不是简单地将FPC拆掉、换成同样PIN数的线束，而是需要重新确认连接器结构、PIN数量、Pitch、线序、长度、安装方向以及设备内部的布线空间。对于高速信号应用，还应结合具体信号速率、传输距离和实际测试结果进行判断。以I-PEX 82998-100B-01-D为例，其采用30PIN、0.4 mm间距、100 mm长度和40AWG Micro-Coax结构，工程开发时需要确认设备端连接器及PCB端接口是否与该结构相匹配。只有在机械和电气条件均满足要求的情况下，才能进一步进行替代验证。
对于采购人员而言，如果项目原本使用FPC，但希望寻找极细同轴线束方案，则需要同时考虑连接器、线材、加工方式、长度以及批量供应能力，而不能仅比较单件采购价格。我们公司专注于极细同轴线束生产制造，可根据客户设备实际需求进行产品匹配和兼容开发，并可提供I-PEX 82998-100B-01-D兼容替代线束方案。针对需要进行FPC方案调整、原厂线束国产替代或第二供应商开发的项目，可以围绕30PIN、0.4 mm间距、20777-030T-01连接器及100 mm长度等关键条件进行样品开发和实际装配验证。

-----------------------------------------------------------------------------------------------------

四、总结：极细同轴线束可以成为FPC之外的连接方案
极细同轴线束与FPC各有适用场景，因此更合理的理解并不是“极细同轴线束一定能够替代FPC”，而是在具体设备中，当高速信号、屏蔽、连接密度、空间布局和布线灵活性等需求与极细同轴线束的结构特点相匹配时，可以将其作为FPC之外的连接方案进行评估。对于工程师而言，方案选择的重点是确认机械尺寸、电气性能和实际装配条件；对于采购人员而言，则需要进一步关注产品兼容性、供应能力和批量一致性。
I-PEX 82998-100B-01-D采用30PIN、0.4 mm间距、100 mm长度及40AWG Micro-Coax结构，线材端连接器型号为20777-030T-01，可作为相关设备进行极细同轴线束选型、FPC替代评估以及国产兼容开发的参考产品。我们公司可提供I-PEX 82998-100B-01-D兼容替代线束方案，根据客户实际设备需求进行极细同轴线束的生产制造，为工程开发、样品验证及批量采购提供相应的产品支持。
