I-PEX 82437-100B-02-D 20777-030T-01兼容型极细同轴线束替代品

一、极细同轴线束为什么具备较好的抗干扰能力？
在高速电子设备中，EMI电磁干扰一直是工程师进行线束设计时需要重点考虑的问题。随着设备内部信号速率不断提高，线束不仅承担信号连接作用，其导体、绝缘层以及屏蔽结构也会直接影响信号完整性。极细同轴线采用同轴结构，信号导体位于内部，外部屏蔽层能够对信号传输区域形成一定的电磁隔离，从而降低外部干扰对高速信号的影响，同时也有助于减少信号向周围空间产生的电磁辐射。
需要注意的是，“极细同轴线束具有屏蔽能力”并不等同于“整个连接器组件具备完全EMI屏蔽”。以CABLINE-CAL结构为例，其支持AWG38、AWG40、AWG42、AWG44 Micro-Coaxial Cable，并针对高速信号传输进行设计；但该连接器的Full EMI Shielding（ZenShield）标记为No。因此，在进行EMI设计时，需要综合考虑线材屏蔽、连接器结构、接地方式、PCB布局以及整机屏蔽环境，而不能只看线材本身。

-----------------------------------------------------------------------------------------------------
二、82437-100B-02-D在高速信号应用中的结构优势

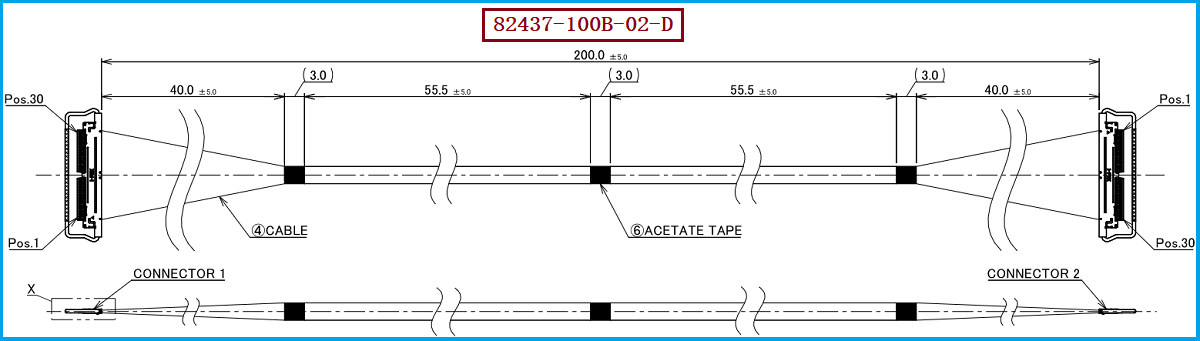

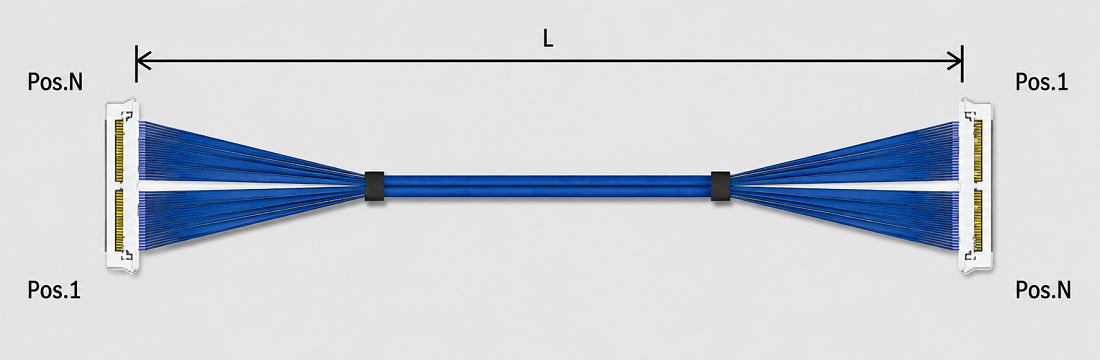

I-PEX 82437-100B-02-D是一款30Pin极细同轴线束，采用40AWG Micro-Coaxial Cable，长度200MM，端接形式为1-N，线材端使用连接器型号20777-030T-01。对应的CABLINE-CAL连接器采用0.4mm间距、水平对插结构，嵌合高度约0.73±0.07mm，最大约0.8mm，在较小安装空间内即可完成多通道信号连接。对于笔记本电脑、显示设备、AI硬件以及其他高密度电子设备，这类低高度、高密度结构有利于内部布线和空间优化。
从高速传输角度来看，CABLINE-CAL的参考传输能力达到40Gbps/lane PAM3，其高速测试条件采用30Pin、AWG40 Micro-Coaxial Cable、45Ω、100mm以及GSSGSSG Pin Assignment。这里的参数属于特定测试条件下的参考结果，并不能简单理解为82437-100B-02-D在任何设备、任何连接条件下都固定达到相同的传输性能。对于工程师而言，实际应用仍需要结合系统阻抗、PCB设计、接地方式、线长及具体高速协议进行验证。

-----------------------------------------------------------------------------------------------------

三、选型和兼容与替代方案参考及建议
如果项目重点关注EMI和高速信号稳定性，选型时不能只比较“线材是否足够细”，还需要同时确认连接器Pin数、线材AWG、线束长度、端接结构以及整机的屏蔽和接地方案。82437-100B-02-D采用30Pin、40AWG、200MM配置，配套线材端连接器为20777-030T-01。如果原设备已经采用这一结构进行空间布局和接口设计，那么替代线束需要重点核对Pin定义、连接器尺寸、线材规格、长度以及实际高速信号表现，避免仅凭外观或接口相似就直接替换。

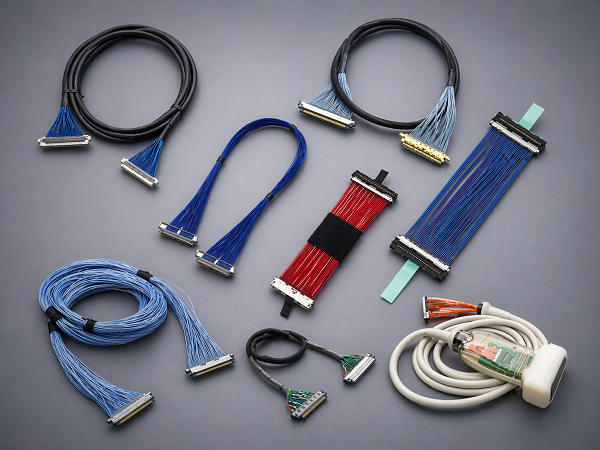

我们公司可提供：I-PEX 82437-100B-02-D兼容替代线束方案，可根据客户设备的连接器、线材规格、线长及端接要求进行极细同轴线束开发与生产。对于工程师，可以从结构尺寸、信号完整性及EMI应用环境进行样品验证；对于采购人员，则可以重点评估兼容性、批量制造能力、交期及替代供应方案。需要特别说明的是，EMI效果最终取决于线材屏蔽、连接器、接地以及整机结构的综合设计，因此具体项目应以实际测试结果作为最终判断依据。

-----------------------------------------------------------------------------------------------------

四、总结：EMI屏蔽能力需要看整套线束与系统设计
极细同轴线束的优势不仅在于尺寸小，更在于同轴结构能够为高速信号提供相对稳定的传输环境，并在高密度设备内部兼顾空间利用率和信号传输需求。对于82437-100B-02-D这类30Pin、40AWG、200MM极细同轴线束，工程应用中不能简单用“屏蔽强不强”一个指标判断，而应结合线材结构、连接器设计、接地方式、PCB布局及整机EMI环境进行综合评估。我们公司可提供I-PEX 82437-100B-02-D兼容替代线束方案，为客户的国产替代、备件采购和批量应用提供极细同轴线束产品支持。

我是【美金电子产品网】，我们公司拥有完善的极细同轴线束生产体系与技术团队，可满足各类同轴线束的定制与替代需求；欢迎联系：尹经理 18013280527（微信同号）。
