I-PEX 82871-100B-02-D 20680-060T-01兼容型极细同轴线束替代品

一、82871-100B-02-D：100mm长度背后的高速连接设计
在高速电子设备中，极细同轴线束并不是“越短越好”这么简单。随着信号速率不断提高，线束长度会直接影响传输路径中的衰减、反射和信号完整性。尤其是在高密度设备内部，线束既要满足PCB之间的连接距离，又要尽可能控制传输损耗，因此线长需要与信号速率、线材规格、阻抗以及整个系统的布线结构进行综合匹配。

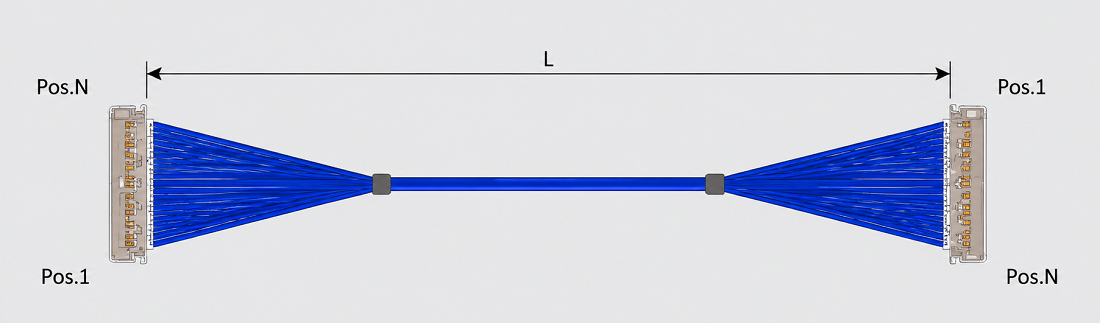

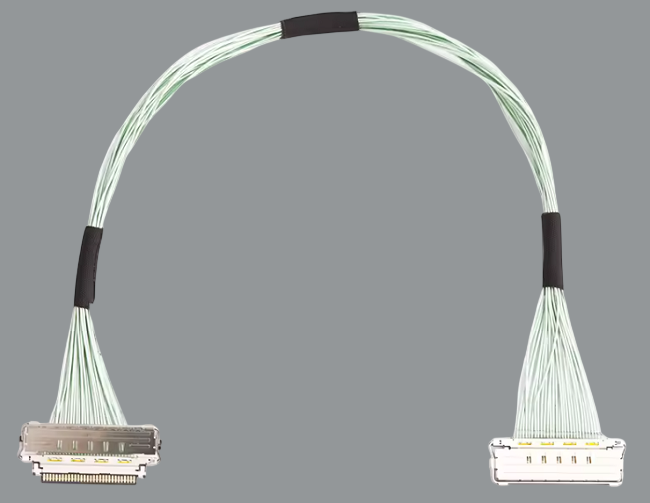

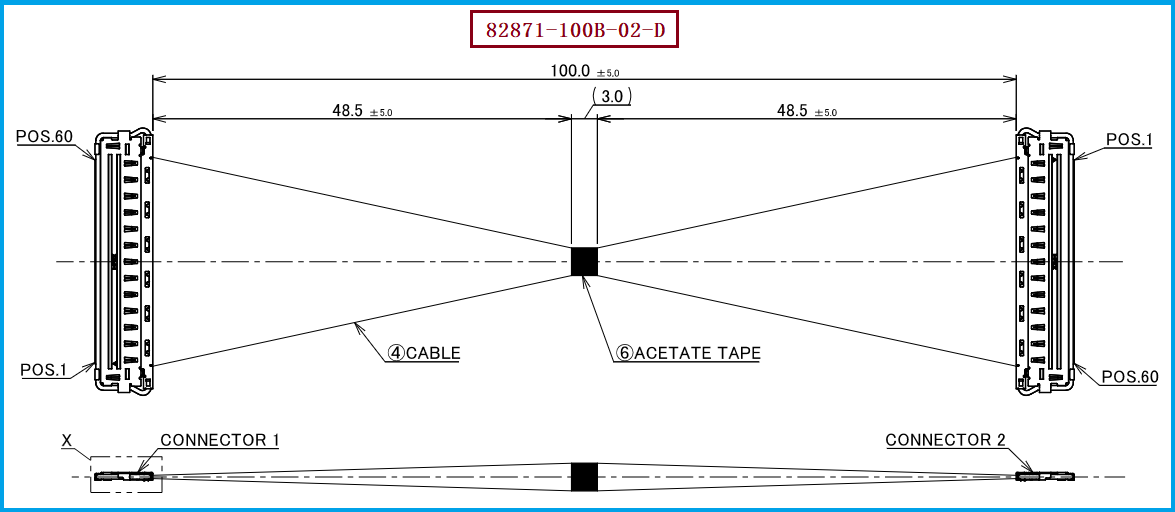

I-PEX 82871-100B-02-D采用60Pin、40AWG Micro-Coaxial Cable、100mm线长和1-N结构，线材端连接器型号为20680-060T-01，连接器采用0.4mm间距水平连接结构。该系列连接方案具有全屏蔽和机械锁定设计，并面向高速数据传输应用。对于工程师而言，100mm并不是一个孤立的尺寸参数，而是与40AWG线材、60Pin连接结构以及实际信号链路共同构成的设计条件；对于采购人员而言，这些参数也是进行兼容替代、样品确认和供应商技术评估时需要重点核对的内容。

-----------------------------------------------------------------------------------------------------
二、极细同轴线束长度对信号质量影响多大？越长，信号损耗通常越需要关注
当高速信号经过极细同轴线束传输时，随着传输距离增加，信号在导体和介质中的损耗会逐渐累积，同时还可能受到阻抗变化、反射和串扰等因素影响。因此，在其他条件相近的情况下，线束越长，对信号衰减和信号完整性的要求通常越高。特别是在高速传输场景中，即使增加几十毫米，也可能使整个链路的裕量发生变化，所以工程师在进行线束设计时，应尽量根据实际PCB之间的距离确定合理线长，而不是为了预留长度而盲目增加线束长度。
从同系列产品的规格可以看到，60Pin、40AWG结构下存在100mm、200mm和300mm等不同长度方案。也就是说，线长本身就是极细同轴线束选型的重要变量。对于82871-100B-02-D而言，100mm属于相对紧凑的连接距离，更适合设备内部短距离高速连接。如果实际设备需要200mm或300mm，则不能简单认为只是把100mm线束“加长”，而应该重新评估信号损耗、阻抗一致性和系统整体信号完整性。对于工程师来说，合理控制线长可以减少不必要的传输距离；对于采购人员来说，则应确保替代产品的长度与原设计保持一致，避免因线长变化导致重新验证。

-----------------------------------------------------------------------------------------------------

三、20680-060T-01与AWG 36～44：线长与线材规格需要一起考虑
82871-100B-02-D采用40AWG极细同轴线，而其线材端连接器20680-060T-01可适配AWG 36、AWG 38、AWG 40、AWG 42和AWG 44等规格。不同AWG对应不同的导体尺寸和线材结构，因此在相同长度下，不同规格线材的电气表现并不完全相同。对于工程师来说，如果希望优化信号质量，不能只讨论“100mm还是200mm”，还需要将线材AWG、阻抗、传输速率和设备内部空间结合起来进行综合设计。
在实际替代项目中，如果原产品使用40AWG、100mm线长，那么建议优先按照40AWG、100mm进行匹配，以减少因线径和长度同时变化而带来的验证工作。如果因为设备结构原因需要调整线长或更换AWG规格，则应重新确认高速信号性能以及机械装配条件。特别需要注意的是，连接器能够适配AWG 36～44，并不代表这些规格在所有高速应用中具有完全相同的传输表现。我们公司可提供：I-PEX 82871-100B-02-D兼容替代线束方案，可围绕60Pin、40AWG、100mm及20680-060T-01连接器等核心参数进行极细同轴线束生产制造，并根据客户实际设备需求进行线长、线材及结构方案匹配。

-----------------------------------------------------------------------------------------------------

四、选型和兼容与替代方案参考及建议
针对I-PEX 82871-100B-02-D进行兼容替代时，工程师建议首先确认60Pin、0.4mm Pitch、40AWG、100mm、1-N以及20680-060T-01等核心参数，再进一步核对Pin定义、线序、阻抗、安装尺寸和线束走向。如果设备属于高速信号应用，还需要结合实际系统评估线长变化对信号完整性的影响。尤其需要注意，不能仅因为连接器相同，就认为不同长度或不同AWG的线束可以直接替换；线材、长度和系统设计之间需要保持匹配。
对于采购人员而言，替代线束的评估也不能只关注价格，而应同时确认产品型号、连接器型号、AWG规格、线长、Pin数、结构尺寸以及供应商的批量制造能力。如果客户原设备采用82871-100B-02-D，则优先按照原产品的100mm、40AWG方案进行兼容开发，有利于降低工程验证难度。我们公司专注于极细同轴线束生产制造，可根据客户提供的产品型号、样品或技术参数，提供I-PEX 82871-100B-02-D兼容替代线束方案，为客户提供从样品开发、参数匹配到批量生产的极细同轴线束国产替代服务。

-----------------------------------------------------------------------------------------------------

五、总结：线长不是越短越好，而是要与高速信号链路匹配
极细同轴线束长度会对信号质量产生实际影响。在线材和其他条件基本一致的情况下，传输距离增加通常意味着更高的信号损耗和更严格的信号完整性要求。因此，工程师在进行高速设备线束设计时，应根据PCB之间的实际距离合理确定线长，同时综合考虑AWG、阻抗、传输速率、连接器以及屏蔽结构，而不是简单追求最短线束。
对于I-PEX 82871-100B-02-D而言，60Pin、40AWG、100mm、1-N以及20680-060T-01连接器共同构成了具体的产品方案。若进行国产替代，保持核心参数的一致性能够有效降低重新设计和验证的难度；如果需要改变线长或AWG规格，则应同步进行相应的工程验证。我们公司可提供I-PEX 82871-100B-02-D兼容替代线束方案，面向工程师和采购人员提供专业的极细同轴线束生产、兼容替代及定制服务。

我是【美金电子产品网】，致力于高速接口极细同轴线束与精密连接器的兼容替代与量产支持，项目咨询请联系：尹经理 18013280527（微信同号）。
