I-PEX 81674-100B-02-D 20680-060T-01兼容型极细同轴线束替代品

一、I-PEX 81674-100B-02-D：高密度高速设备中的AWG40极细同轴线束

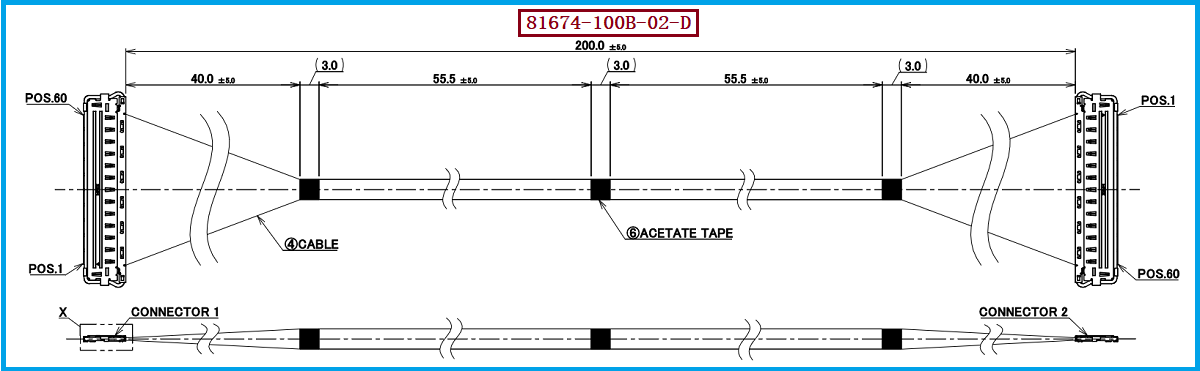

随着高速数据传输和设备小型化不断发展，设备内部的信号连接不仅需要占用更小的空间，还需要尽可能降低传输过程中的信号损耗。极细同轴线束通过同轴结构实现信号与屏蔽层的组合，在高密度布线环境中能够兼顾空间利用率和信号传输需求。I-PEX 81674-100B-02-D采用60Pin结构，使用AWG40、50Ω微型同轴线，线束长度为200.0±5.0mm，线材端连接器型号为20680-060T-01，连接器采用0.4mm Pitch高密度结构。
对于工程师而言，这类极细同轴线束出现信号衰减问题时，不能只把原因归结于“线材太细”。线束长度、阻抗匹配、连接器接触状态、端接质量、弯折方式以及信号传输频率等因素，都可能影响最终的信号完整性。对于采购人员而言，则需要关注供应商是否能够稳定控制线材、连接器和加工工艺的一致性，因为同样的规格参数，如果加工质量存在差异，也可能造成设备实际运行中的信号表现不同。

-----------------------------------------------------------------------------------------------------
二、极细同轴线束信号衰减严重怎么办？先找出影响信号完整性的关键因素
当设备出现信号衰减严重、波形异常、数据传输不稳定等问题时，工程师首先需要判断问题究竟发生在线材本身、连接器区域还是设备端的整体传输链路中。对于高速信号而言，线材的阻抗特性和连接结构非常重要。I-PEX 81674-100B-02-D采用50Ω AWG40微型同轴线，因此在进行兼容替代时，需要尽量保持相匹配的线材结构和传输特性，不能仅按照线径或外观进行替换。

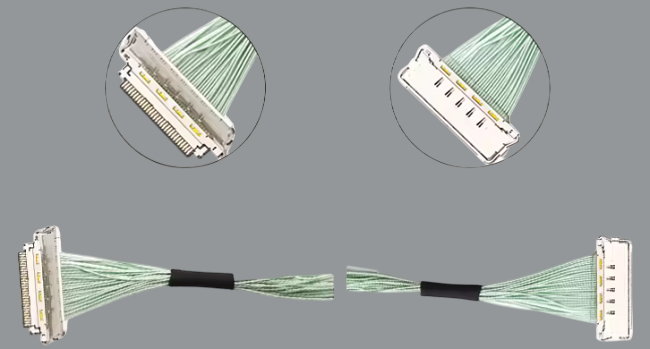

同时，连接器区域也是影响信号传输的重要环节。20680-060T-01属于60Pin高密度连接结构，配合0.4mm Pitch设计，在有限空间内实现高密度信号连接。实际生产过程中，如果端接、压接、焊接或线材成型控制不到位，就可能造成局部阻抗变化或连接质量下降，从而影响高速信号传输。因此，当出现信号衰减问题时，应从“线材+连接器+端接工艺+整体传输链路”进行综合排查，而不是单独更换线材。
对于高速应用，还需要特别注意线束长度和使用环境。I-PEX的CABLINE-CA II PLUS平台针对高速数据传输进行了设计，并提供32Gbps/lane应用条件下的参考测试；该测试使用AWG40微型同轴线、100mm长度及特定Pin Assignment等条件，因此实际产品应用时仍需要结合具体设备和信号条件进行验证。

-----------------------------------------------------------------------------------------------------

三、选型和兼容与替代方案参考及建议
对于工程师来说，如果需要解决原有极细同轴线束信号衰减问题，首先应确认原线束的Pin数、连接器型号、AWG规格、阻抗、长度和线序，再根据设备实际信号速率进行匹配。I-PEX 81674-100B-02-D为60Pin、AWG40、200mm级极细同轴线束，线材端连接器为20680-060T-01。在进行兼容替代时，这些核心参数需要保持合理匹配，同时还要关注线束弯折、固定和装配状态，避免因为机械因素造成传输性能下降。
如果项目已经出现信号衰减严重的问题，建议在样品阶段针对线束进行信号完整性测试，并对不同线束长度、弯折状态以及连接器装配状态进行对比。对于采购人员而言，则应重点确认供应商是否具备AWG40极细同轴线束的稳定生产能力，以及是否能够按照设备要求进行连接器匹配、线序控制和批量一致性控制。
我们公司可提供：I-PEX 81674-100B-02-D兼容替代线束方案，可生产制造60Pin、AWG40极细同轴线束，并匹配20680-060T-01连接器，根据客户设备需求对线束长度、线序、出线方式及装配结构进行匹配，为工程研发、样品验证、国产兼容替代和批量采购提供极细同轴线束产品解决方案。

-----------------------------------------------------------------------------------------------------

四、总结：降低信号衰减，需要从线材、连接器和制造工艺综合控制
极细同轴线束出现信号衰减严重的问题，并不一定意味着线材本身存在问题。对于高速信号连接而言，线材阻抗、线束长度、连接器结构、端接工艺以及实际装配状态都会影响最终的信号完整性。I-PEX 81674-100B-02-D采用60Pin、AWG40、50Ω微型同轴线，并使用20680-060T-01连接器，在高密度设备内部能够实现紧凑型信号连接；在进行兼容替代时，应围绕这些关键参数进行匹配，并结合实际设备进行信号验证。
对于工程师，解决信号衰减的核心是做好传输链路设计和信号完整性验证；对于采购人员，则需要选择能够稳定控制线材、连接器及加工工艺的供应商。我们公司专注于极细同轴线束生产制造，可提供I-PEX 81674-100B-02-D兼容替代线束方案，满足客户在工程开发、国产替代和批量采购中的实际需求。
