一、为什么极细同轴线束需要重视屏蔽设计？
随着笔记本电脑、平板电脑、显示设备、摄像模组及其他高密度电子产品不断向高速化、小型化发展，设备内部的高速信号线越来越容易受到周围电路产生的电磁干扰。极细同轴线束通过在信号导体外围设置屏蔽结构，可以降低外部干扰对高速信号传输的影响，同时也能够减少信号向周围电路产生的电磁辐射。因此，对于工程师而言，屏蔽结构并不是极细同轴线束的附加功能，而是高速信号连接设计中需要重点关注的组成部分；对于采购人员而言，在寻找兼容替代线束时，也不能仅核对线径、Pin数和连接器型号，还需要确认线材屏蔽结构及其与连接器之间的匹配。

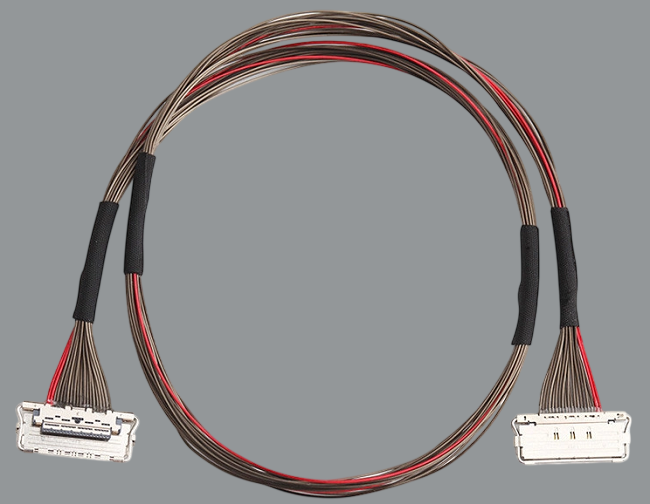

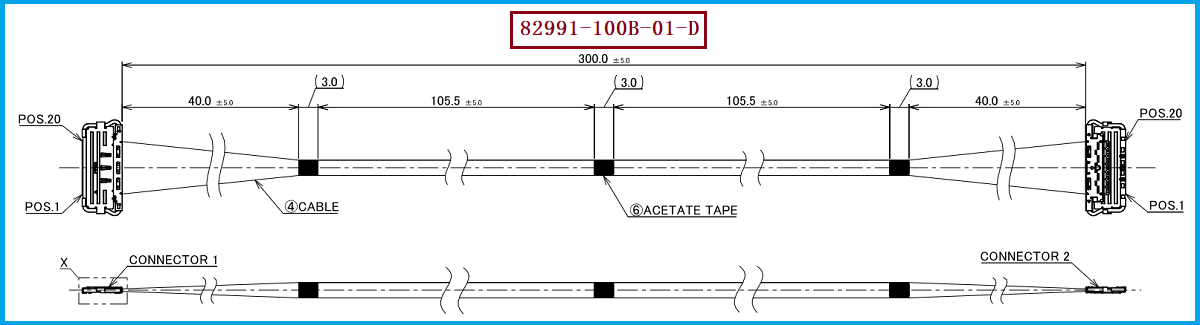

I-PEX 82991-100B-01-D是一款20Pin、1-1双端连接、Micro-Coaxial AWG 40、L=300mm的极细同轴线束，线材端采用20680-020T-01连接器。AWG 40线材能够在有限空间内实现多路信号连接，而CABLINE-CA II连接方案采用全屏蔽结构，并结合连接器端的屏蔽设计，为高速、高密度设备内部连接提供相应的EMI控制基础。

-----------------------------------------------------------------------------------------------------

二、极细同轴线束中常见的屏蔽方式有哪些？
极细同轴线束最常见的屏蔽方式之一，是利用金属编织层或金属屏蔽层包覆信号导体，使信号通道与外部电磁环境之间形成隔离。对于高速信号应用而言，屏蔽层的覆盖完整性、接地方式以及屏蔽层与连接器之间的连续性都会影响最终的EMI表现。另一种常见思路是采用金属箔屏蔽，通过较高覆盖率的金属层对信号进行隔离；在实际极细线材中，也可以根据线径、柔韧性、传输速率和结构空间采用不同的屏蔽组合。对于工程师来说，选择屏蔽方式时需要同时考虑线材外径、弯折要求、信号频率以及设备内部的干扰环境，而不是单纯追求某一种屏蔽材料。
对于多芯极细同轴线束，还需要关注整束线材之间的串扰以及不同信号通道之间的隔离。82991-100B-01-D采用CABLINE-CA II连接方案，连接器具有ZenShield全屏蔽设计，通过屏蔽结构配合连接器端的机械及电气设计，可以帮助保持高速信号通道的屏蔽连续性。 因此，在实际项目中，EMI性能不能只在线材本体上进行判断，还应将极细同轴线、连接器、PCB、接地结构以及整机布线作为完整链路进行评估。对于具体应用的EMI指标，仍需要结合设备实际工作环境进行测试验证。

-----------------------------------------------------------------------------------------------------

三、选型和兼容与替代方案参考及建议
在进行I-PEX 82991-100B-01-D兼容替代选型时，建议工程师首先确认20Pin、AWG 40、300mm、1-1双端连接等基本规格，再进一步确认线材屏蔽结构、阻抗、线序以及连接器配合关系。与该线束配套的20680-020T-01属于CABLINE-CA II 20Pin Plug Housing，连接方案采用0.4mm Pitch水平连接结构，并配合相应的Shell、Lock Bar及Receptacle完成完整连接。 对于高速信号应用，还应重点检查屏蔽层是否能够连续连接至连接器屏蔽结构，以及线束安装后的弯折、走线和接地条件是否满足设计要求。
对于采购人员而言，替代线束的判断不能停留在“外形相似”或者“连接器能够插合”的层面。除了确认I-PEX 82991-100B-01-D、20680-020T-01、AWG 40、300mm和20Pin等关键规格，还应关注供应商能否稳定生产极细同轴线束，以及是否能够保持屏蔽结构、线序、尺寸和批量产品一致性。我们公司可提供I-PEX 82991-100B-01-D兼容替代线束方案，可根据客户实际产品需求生产制造20Pin、AWG 40、300mm、1-1双端结构的极细同轴线束，并针对连接器、线材、长度、线序及装配要求进行匹配，为工程验证、国产替代、第二供应商导入及批量采购提供相应的线束解决方案。

-----------------------------------------------------------------------------------------------------

四、总结：屏蔽方式选择要兼顾线材、连接器和整机设计
极细同轴线束的屏蔽方式通常围绕金属屏蔽层、金属箔屏蔽以及不同屏蔽结构组合展开，但真正决定EMI表现的并不是某一种屏蔽方式本身，而是线材结构、屏蔽覆盖、连接器屏蔽连续性、接地路径以及PCB和整机结构之间的综合匹配。对于I-PEX 82991-100B-01-D这类AWG 40极细同轴线束，在追求小型化和高密度布线的同时，更需要关注高速信号通道的屏蔽完整性以及实际系统中的EMI表现。
对于工程师而言，选型时应将电缆外径、屏蔽结构、阻抗、线序、连接器及系统SI/EMI设计结合起来进行验证；对于采购人员而言，则应重点确认料号、20Pin、AWG 40、300mm、20680-020T-01及供应商的兼容制造能力。通过从线材到连接器再到整机系统进行完整评估，才能在有限空间内获得更加可靠的高速连接方案。
