I-PEX 82990-100B-01-D 20680-020T-01兼容型极细同轴线束替代品

一、MIPI CSI-2高速传输，对极细同轴线束有哪些要求？
MIPI CSI-2是目前广泛应用于摄像头及图像传输的高速接口协议，常见于手机、平板、笔记本电脑、工业视觉、机器人、汽车摄像头等设备。CSI-2通常配合MIPI D-PHY或C-PHY物理层使用，随着摄像头像素、帧率和图像数据量不断提升，设备内部连接不仅需要满足高速信号传输要求，还需要兼顾线束尺寸、布线空间、EMI以及连接可靠性。
对于工程师而言，选择MIPI CSI-2极细同轴线束时，不能只看“能不能传MIPI信号”，还需要从实际链路进行判断，包括PHY类型、数据通道数量、信号速率、线束长度、线材规格以及连接器结构等。极细同轴线束能够在较小的空间内完成多通道信号连接，并利用同轴结构提供信号传输及屏蔽条件，因此特别适合摄像头模组与主控板之间空间紧凑的内部连接场景。

-----------------------------------------------------------------------------------------------------

二、82990-100B-01-D极细同轴线束，连接器与线材如何匹配？

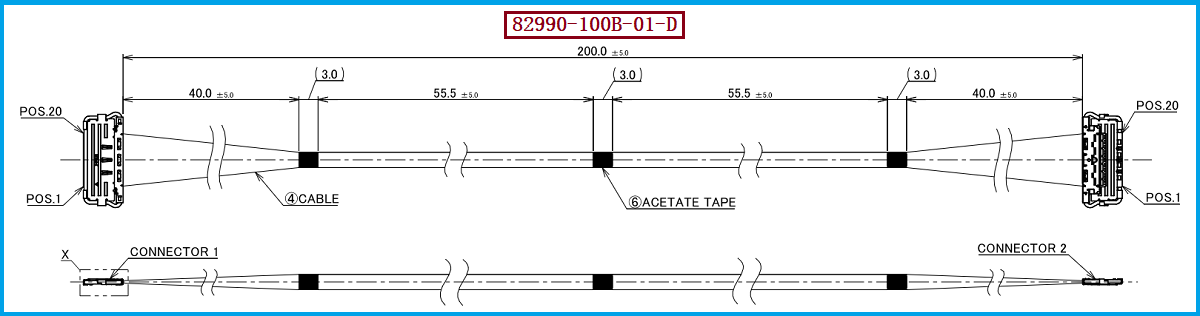

I-PEX 82990-100B-01-D是一款20Pin、1-1双端结构的Micro-Coaxial极细同轴线束，线长为200mm。该线束使用的线材端连接器型号为20680-020T-01，可适配AWG36、AWG38、AWG40、AWG42、AWG44等规格线材。对于摄像头模组、图像传感器及其他高密度内部连接应用，可以根据设备空间、线束柔韧性以及实际电气要求，对合适的线材规格进行匹配。
需要特别注意的是，连接器能够适配某一范围的AWG线材，并不意味着所有规格都可以直接用于特定的MIPI CSI-2高速链路。工程师在实际设计中，还需要关注线材自身的电气特性、阻抗一致性、线束长度、端接质量以及连接器与PCB之间的整体匹配。对于高速CSI-2应用，线束只是整个信号链路的一部分，最终的传输性能需要结合线材、连接器、PCB走线和系统SI设计进行实际验证。MIPI官方也将CSI-2与D-PHY、C-PHY作为摄像头高速传输方案的重要组成部分，因此在进行线束设计时，应将协议、PHY和物理连接条件综合考虑。

-----------------------------------------------------------------------------------------------------

三、选型和兼容与替代方案参考及建议
在进行I-PEX 82990-100B-01-D兼容替代时，工程师首先应确认20Pin、1-1双端结构、Micro-Coaxial线材及200mm线长，同时进一步确认线序、连接器配合尺寸、插接方向、安装空间以及设备内部实际走线。该产品对应的CABLINE-CA II连接器方案采用0.4mm Pitch水平连接结构，并具有机械锁扣及ZenShield全屏蔽设计，因此替代时不能只确认Pin数量一致，还需要确认连接器的结构和实际装配关系。
对于采购人员而言，选择兼容替代线束时，除了关注型号对应关系，还需要确认连接器、线材AWG、线长、线序、尺寸以及供应商的制造能力。我们公司专注于极细同轴线束生产制造，可提供 I-PEX 82990-100B-01-D 兼容替代线束方案，并可根据客户提供的样品、图纸或技术要求，对20680-020T-01连接器方案以及AWG36、AWG38、AWG40、AWG42、AWG44等规格线材进行匹配开发。针对MIPI CSI-2等高速应用，建议在样品阶段结合实际设备进行信号完整性及可靠性验证，从而确认最终线束方案与整机设计相匹配。

-----------------------------------------------------------------------------------------------------

四、面向MIPI CSI-2应用的极细同轴线束制造服务
MIPI CSI-2应用中的线束选型，本质上是机械设计与高速电气设计共同作用的结果。对于摄像头模组与主控设备之间的连接，需要同时考虑线束所占空间、弯折及布线方式、连接器配合、线材规格以及高速信号传输要求。当设备空间进一步缩小，传统尺寸较大的连接方案可能难以满足设计要求，而极细同轴线束能够为高密度内部连接提供更加灵活的布线方式。
我们公司可提供 I-PEX 82990-100B-01-D 兼容替代线束方案，围绕20Pin双端极细同轴线束结构进行生产制造，并可根据客户项目需求匹配AWG36、AWG38、AWG40、AWG42、AWG44等规格线材。无论是MIPI CSI-2摄像头连接、图像传感器连接，还是其他对空间、高密度和高速信号传输有要求的设备内部连接，都可以根据客户样品、图纸及技术要求进行线材、长度、线序及结构方面的匹配开发，为新产品开发、国产替代及第二供应商导入提供相应的极细同轴线束解决方案。

-----------------------------------------------------------------------------------------------------

五、总结
MIPI CSI-2接口选择极细同轴线束时，不能仅以线径或AWG作为判断依据，而应综合考虑CSI-2所采用的PHY类型、信号速率、通道数量、线束长度、线材规格、连接器结构以及整机SI设计。对于空间紧凑的摄像头、图像传感器及嵌入式视觉设备，极细同轴线束能够兼顾高密度布线和高速信号连接需求，为设备内部连接提供更灵活的方案。
I-PEX 82990-100B-01-D为20Pin、1-1双端极细同轴线束，使用20680-020T-01线材端连接器，可适配AWG36、AWG38、AWG40、AWG42、AWG44等规格线材。我们公司可提供 I-PEX 82990-100B-01-D 兼容替代线束方案，并根据客户实际产品需求进行匹配开发和生产制造，为工程师提供更具针对性的选型参考，也为采购人员提供可靠的兼容替代供应方案。
