I-PEX 82868-100B-02-D 20680-020T-01兼容型极细同轴线束替代品

一、极细同轴线束能耐多少伏电压？
很多工程师在选用极细同轴线束时，除了关注线径、Pin数、长度和阻抗，还会重点确认产品的耐压能力。需要注意的是，“额定工作电压”和“耐压测试电压”并不是同一个概念，耐压值主要用于验证线束绝缘结构在规定测试条件下是否能够承受较高电压，而不能简单理解为线束可以长期在这个电压下正常工作。因此，在实际项目选型时，应结合设备工作电压、绝缘要求以及产品电气规范进行判断。
以I-PEX 82868-100B-02-D为例，该产品图纸标注的电气特性包括耐压 AC 250V、漏电流最大2.0mA、绝缘电阻最小50MΩ（DC 100V测试条件），同时该线束的工作温度标注为80℃ Max.。这些参数对于工程师进行电气安全设计、绝缘验证和可靠性评估具有直接参考价值。

-----------------------------------------------------------------------------------------------------

二、I-PEX 82868-100B-02-D的关键规格如何确认？

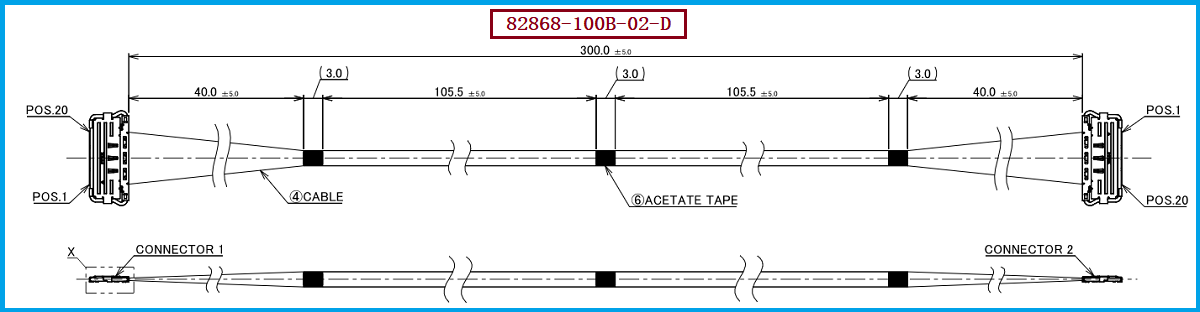

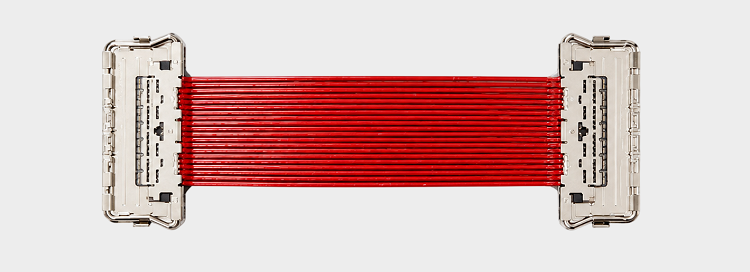

I-PEX 82868-100B-02-D属于CABLINE-CA II 20Pin极细同轴线束，规格为20Pin、40AWG、300mm、50Ω，线材端使用连接器型号为20680-020T-01，线位定义为1：20。产品采用Micro-Coaxial Cable结构，两端为CABLINE-CA II Plug连接组件，配套相应的Housing Assembly、Shell及Lock Bar Assembly。对于工程师来说，这些参数需要与PCB端连接器、结构空间以及实际信号接口逐项核对，不能只看耐压参数判断是否适合使用。

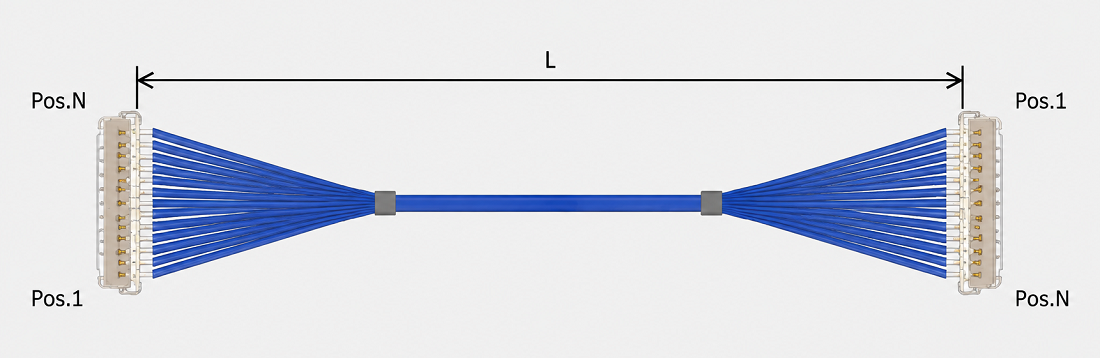

从采购角度来看，I-PEX 82868-100B-02-D是20Pin、40AWG、300mm的标准样品评估线束型号，与同系列100mm、200mm产品形成不同长度规格。CABLINE-CA II平台采用0.4mm间距、水平插拔结构，并支持20/30/40/50Pin及多种Micro-Coaxial Cable规格；AWG40的额定电流标注为0.3A/contact（最多50 contacts）。因此，在采购替代产品时，除了确认“AC 250V耐压”这一电气指标，还应同步确认线径、阻抗、长度、Pin数、连接器配合关系及线位定义。

-----------------------------------------------------------------------------------------------------

三、选型和兼容与替代方案参考及建议
对于工程师而言，如果项目原设计采用I-PEX 82868-100B-02-D，建议首先确认原线束的20Pin结构、40AWG线材、300mm长度、50Ω阻抗、20680-020T-01连接器以及1：20线位定义。在电气安全方面，则应重点核对耐压AC 250V、绝缘电阻50MΩ Min. @ DC 100V等参数，并根据实际产品的工作电压、信号类型和系统要求进行样品验证。特别需要注意，AC 250V属于图纸规定的耐压测试指标，并不代表该线束适用于250V长期工作环境。
对于采购人员，如果原型号存在交期、成本、供应稳定性或第二供应商导入需求，可以通过兼容替代方式进行供应链优化。但极细同轴线束属于精密组件，不能仅凭连接器外观或料号相似就判断能够直接替换，实际导入时还需要验证连接器配合、线序、线长、尺寸、电气性能及整机装配效果。我们公司可提供：I-PEX 82868-100B-02-D兼容替代线束方案，可围绕20Pin、40AWG、300mm、50Ω、20680-020T-01连接器及1：20线位定义进行兼容开发，并根据客户实际图纸或样品完成打样、测试及批量生产。

-----------------------------------------------------------------------------------------------------

四、极细同轴线束的耐压之外，还要关注整体制造一致性
对于极细同轴线束来说，耐压只是电气性能评价中的一个项目，并不能代表产品的全部性能。实际工程应用还需要关注绝缘电阻、漏电流、导通状态、线位准确性以及连接器组装质量。尤其是I-PEX 82868-100B-02-D采用40AWG极细同轴线材，在进行批量制造时，对剥线、端部处理、焊接或组装、绝缘处理以及连接器装配精度都有较高要求，这些环节都会影响最终产品的一致性。
我们公司专注于极细同轴线束生产制造，可根据客户提供的原产品、规格图纸或实物样品进行兼容开发，并针对线材规格、连接器型号、线位定义、线长和电气要求进行生产控制。对于工程师，我们更关注替代产品能否满足实际设计要求；对于采购人员，则重点解决稳定供货、批量一致性和供应链替代问题，从样品验证到批量生产建立完整的产品交付能力。

-----------------------------------------------------------------------------------------------------

五、总结：
极细同轴线束能耐多少伏电压，需要区分“耐压测试电压”和“长期工作电压”。I-PEX 82868-100B-02-D图纸规定耐压为AC 250V，绝缘电阻为50MΩ Min. @ DC 100V，漏电流为2.0mA Max.；产品同时采用20Pin、40AWG、300mm、50Ω极细同轴线结构，线材端连接器型号为20680-020T-01，线位定义为1：20。因此，在工程选型和采购替代过程中，不能只关注“能耐多少伏”，还应综合评估阻抗、线长、Pin数、连接器、线位、电气性能及批量制造一致性。我们公司可提供I-PEX 82868-100B-02-D兼容替代线束方案，面向极细同轴线束的兼容开发、样品验证及批量制造，为客户提供更加灵活的替代供应选择。

我是【美金电子产品网】，专业为客户提供高速极细同轴线束及连接器的成熟替代方案与工程、产品支持，如有需求请联系：尹经理18013280527（微信同号）。
