I-PEX 82435-100B-02-D 20680-020T-01兼容型极细同轴线束替代品

一、极细同轴线束进入高速传输时代，阻抗匹配成为关键
随着笔记本电脑、显示设备、工业控制设备及高性能电子产品不断向高速化、小型化发展，设备内部的信号传输速率越来越高，同时连接空间却越来越有限。极细同轴线束能够在较小的空间内实现多通道信号连接，并通过同轴结构实现较好的信号隔离，因此被广泛应用于高密度电子设备内部连接。对于工程师而言，选择极细同轴线束时，除了关注线径、Pin数和长度，更需要关注特性阻抗是否与整个高速信号链路匹配。

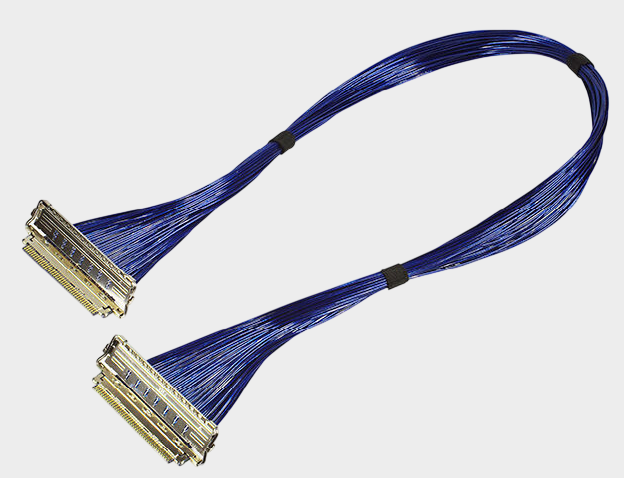

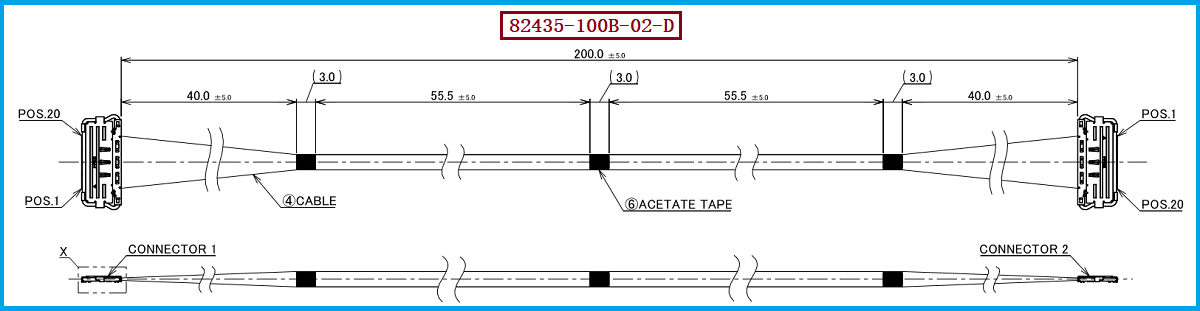

I-PEX 82435-100B-02-D为CABLINE-CA II系列20Pin极细同轴线束，采用20根AWG#40 Micro-Coaxial Cable，线束长度为200mm，具体线束规格为50Ω；其线材端连接器结构采用20680-020T-01，配合CABLINE-CA II系列0.4mm间距、水平插接结构。该系列连接器采用全屏蔽及机械锁定设计，并面向高速数据传输应用。 对于需要高密度、高速信号连接的设备而言，这类极细同轴线束能够在有限空间内兼顾信号连接与结构布局需求。

-----------------------------------------------------------------------------------------------------

二、为什么阻抗匹配如此重要？高速信号不能只看“能不能通”
在低速信号中，很多情况下只要线路能够正常导通，设备就可以实现基本通信；但进入高速差分信号传输后，线束已经不能简单理解为“导线”。当信号沿PCB、连接器和极细同轴线束传播时，如果不同传输结构之间存在明显的阻抗不连续，就可能产生信号反射。反射叠加在原始信号上，会造成波形畸变、眼图收缩、抖动增加，严重时可能导致接收端误码率升高甚至通信异常。I-PEX针对Micro-Coaxial/Twinaxial连接方案也明确指出，阻抗失配和较高的插入损耗会造成高速数字信号眼图闭合，并影响信号传输质量。
因此，工程师在设计高速差分信号线束时，需要让信号源、PCB走线、连接器、极细同轴线束以及接收端之间尽可能保持连续、合理的阻抗环境。对于50Ω线束而言，重点并不是简单追求一个“50Ω”的标称数字，而是要结合导体尺寸、绝缘结构、屏蔽层、连接器端接以及整机走线共同控制阻抗一致性。以82435-100B-02-D为例，其200mm长度已经涉及实际设备内部布线，因此在兼容替代时，如果只保持连接器型号和线长一致，而忽略线材阻抗及端部结构，就可能出现“机械上可以安装、电气性能却达不到要求”的情况。

-----------------------------------------------------------------------------------------------------

三、选型和兼容与替代方案参考及建议

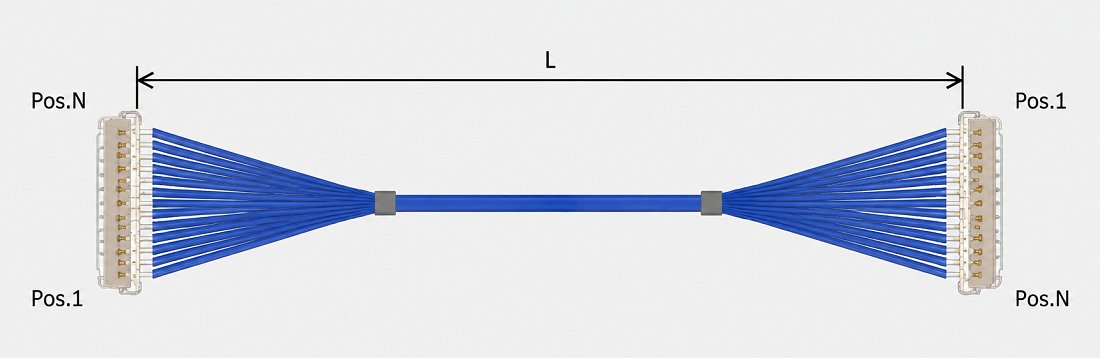

对于工程研发人员，在选择或替代I-PEX 82435-100B-02-D时，建议将20Pin、AWG#40、50Ω、200mm以及20680-020T-01连接器结构作为基础确认条件，再进一步核对两端连接器配对关系、Pin Assignment、出线方向、弯折空间和安装尺寸。CABLINE-CA II系列提供20、30、40、50Pin等不同配置，并支持AWG36至AWG44等Micro-Coaxial规格，因此外观相近的产品并不意味着电气规格可以直接互换。 对于高速项目，还应结合实际PCB、连接器和线束进行信号完整性验证，确认插入损耗、回波损耗及差分信号传输效果是否满足系统要求。
对于采购人员而言，兼容替代的重点则是确认规格一致性、供应稳定性和批量制造能力。我们公司专注于极细同轴线束生产制造，我们公司可提供：I-PEX 82435-100B-02-D兼容替代线束方案，可根据客户原有样品、图纸或产品要求，对20Pin、AWG#40、50Ω、200mm及20680-020T-01相关连接结构进行规格确认和样品开发。在实际替代项目中，可进一步针对Pin定义、线长、连接器方向、线束成型及设备装配空间进行匹配，并通过样品装配及电气性能验证后推进量产。对于需要第二供应商、国产替代或供应链优化的项目，建议以实际样品验证结果作为最终导入依据。

-----------------------------------------------------------------------------------------------------

四、高速差分信号应用中的极细同轴线束制造价值
从工程设计角度看，极细同轴线束的价值不仅体现在“线径更细”，更重要的是能够在高密度空间中完成稳定的高速信号传输。对于82435-100B-02-D这类20Pin、200mm极细同轴线束，线材阻抗、连接器端接、屏蔽结构和整体装配精度需要共同配合，才能满足高速设备内部连接需求。CABLINE-CA II采用0.4mm Contact Pitch、水平插接结构，配合全屏蔽和机械锁定设计，可为高密度高速连接提供紧凑的连接结构。
对于采购端而言，一款成熟的兼容替代线束不仅要做到“尺寸能装、连接器能配”，还需要在批量生产过程中保持线材规格、阻抗、长度及端接工艺的一致性。我们公司可围绕客户实际应用需求提供极细同轴线束的规格确认、样品开发、兼容替代及批量制造服务，帮助研发工程师降低替代验证难度，同时为采购人员提供更加稳定的供应选择。

-----------------------------------------------------------------------------------------------------

五、总结
在高速差分信号传输中，阻抗匹配决定了信号能否稳定、高质量地通过整个连接链路。当信号速率不断提高时，极细同轴线束已经成为高速互连系统中的重要传输结构，线材阻抗、连接器、PCB走线和端接结构之间的连续性都需要进行综合考虑。I-PEX 82435-100B-02-D采用20Pin、AWG#40、50Ω、200mm极细同轴线束结构，并使用20680-020T-01相关连接器结构。对于需要兼容替代、国产替代或第二供应商导入的项目，不能只关注型号和外观，更应从阻抗匹配、Pin定义、结构尺寸及实际高速性能等方面进行验证。我们公司可提供相应的兼容替代线束开发与制造服务，为高速电子设备提供稳定的极细同轴连接方案。
