I-PEX 83037-100B-01-D 20497-040T-30兼容型极细同轴线束替代品

一、超低信号损耗，需要从设计阶段开始考虑
在高速电子设备中，线束不仅承担信号连接任务，也会影响整个传输路径的稳定性。随着设备内部空间越来越紧凑，传统线材在布线灵活性和空间利用方面可能难以满足部分应用需求，极细同轴线束因此成为精密连接方案之一。但要获得较好的信号传输表现，不能只关注线束是否小巧，还需要在设计初期考虑线材参数、连接器规格、走线路径和设备接口要求。

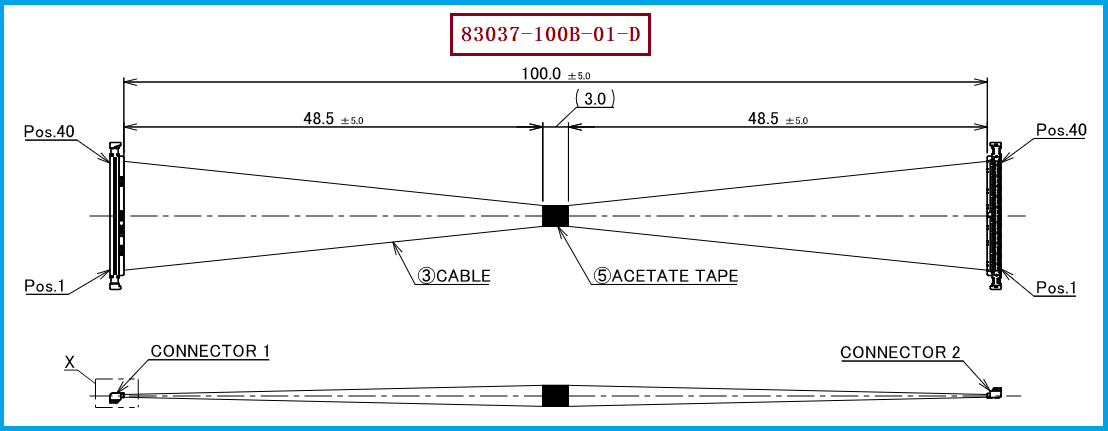

I-PEX 83037-100B-01-D 是 CABLINE-UA II 系列 40 PIN 极细同轴线束，长度为 100 mm，采用 AWG 44 线材，线材端连接器型号为 20497-040T-30，连接器间距为 0.3 mm。该产品适合对内部布线空间有要求的连接场景。对于工程师而言，在选型阶段确认线束的长度、接口配置和实际走线条件，有助于减少装配干涉及后续修改；如果设备对高速信号性能有明确要求，还应同步确认电气参数和验证方法，避免后期才发现传输性能不符合预期。

-----------------------------------------------------------------------------------------------------

二、加工一致性与检测流程，是保障线束性能的重要环节

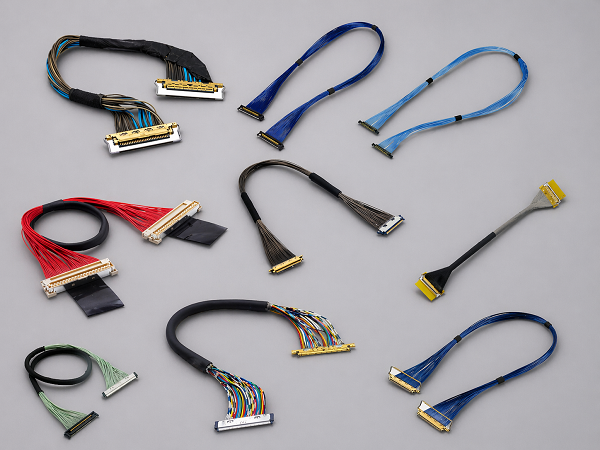

极细同轴线束具有线径细、PIN 数量多、端接结构精密等特点，生产加工需要兼顾尺寸精度和连接可靠性。线材裁切、连接器端接、线序控制以及线束固定等环节，都可能影响最终产品质量。如果各通道连接不准确，或端接工艺存在偏差，就可能造成连接异常，增加设备装配和运行过程中的风险。因此，稳定的工艺管理对于极细同轴线束的批量生产尤为重要。
对于 40 PIN 线束，生产过程中需要关注各通道的对应关系，并进行导通、短路及外观等必要检查。若产品用于高速信号传输，还应根据实际应用要求进行相应的电气性能验证。需要注意的是，外观检查和导通测试主要用于确认基础加工质量，并不能完全代替高频信号性能测试。工程师可以根据设备要求确定验证范围，采购人员则可关注供应商是否具备稳定的加工能力、明确的检验流程和持续的批次质量控制能力。

-----------------------------------------------------------------------------------------------------

三、选型和兼容与替代方案参考及建议：技术匹配与采购管理并重
在评估极细同轴线束替代方案时，工程师应先确认原产品的连接器型号、PIN 数量、线材规格、长度、线序及安装空间，再判断候选方案是否满足设备的结构和电气要求。以 I-PEX 83037-100B-01-D 为参考，其配置为 40 PIN、AWG 44、100 mm，线材端连接器型号为 20497-040T-30，两端采用 1-1 连接方式。替代线束即使在外观和尺寸上接近，也仍需核对接口兼容性、线材参数及实际装配情况；涉及高速信号时，应通过样品测试确认传输表现。
采购人员在推进替代项目时，还需要考虑样品交期、质量一致性、后续批量生产及供应稳定性。我们公司专注于极细同轴线束制造，可根据客户的产品型号、图纸或实物样品进行评估，提供 I-PEX 83037-100B-01-D 兼容替代线束方案。通过前期参数核对和样品验证，可帮助客户确认连接器配置、线材规格、线序与长度是否符合项目需求，减少因选型不当或兼容性不足带来的返工风险，为后续采购和生产导入提供支持。

-----------------------------------------------------------------------------------------------------

四、做好选型、加工与验证，提升线束应用可靠性
极细同轴线束的信号传输质量，取决于设计选型、线材结构、连接器配合和制造工艺等多个因素。对于 I-PEX 83037-100B-01-D 这类 40 PIN、100 mm、AWG 44 线束，工程师需要结合设备接口和信号要求完成选型与测试，采购人员则需要综合评估供应商的制造能力、质量控制和交付保障。将技术验证与供应链评估结合起来，有助于在满足应用要求的同时，提高项目推进效率。
我们公司可围绕客户的实际应用需求，开展极细同轴线束加工及兼容替代评估，并结合 20497-040T-30 连接器、AWG 44 线材及 100 mm 长度等产品要求，协助推进样品开发、结构确认和相关检测。对于正在寻找替代供应方案或开发新产品的企业，提前明确技术要求并完成样品验证，是降低风险的重要一步。通过规范制造与持续质量控制，可为精密电子设备提供更稳定、适配度更高的极细同轴线束解决方案。

我是【美金电子产品网】，致力于高速接口极细同轴线束与精密连接器的兼容替代与量产支持，项目咨询请联系：张经理 18913228573（微信同号）。
