I-PEX 83035-100B-01-D 20497-032T-30兼容型极细同轴线束替代品

一、认识极细同轴线束：小尺寸组件背后的连接要求
在笔记本电脑、平板设备、显示模组和小型摄像设备中，内部连接空间往往十分有限，同时又需要布置多路信号通道。极细同轴线束通过微型同轴线与高密度连接器的组合，实现紧凑空间内的信号连接。对于工程师来说，选择合适的线束不仅要考虑接口是否匹配，还要考虑线缆长度、出线方向、弯折空间及电气性能；对于采购人员来说，完整型号和清晰的规格要求则是询价、比价和批量采购的重要基础。

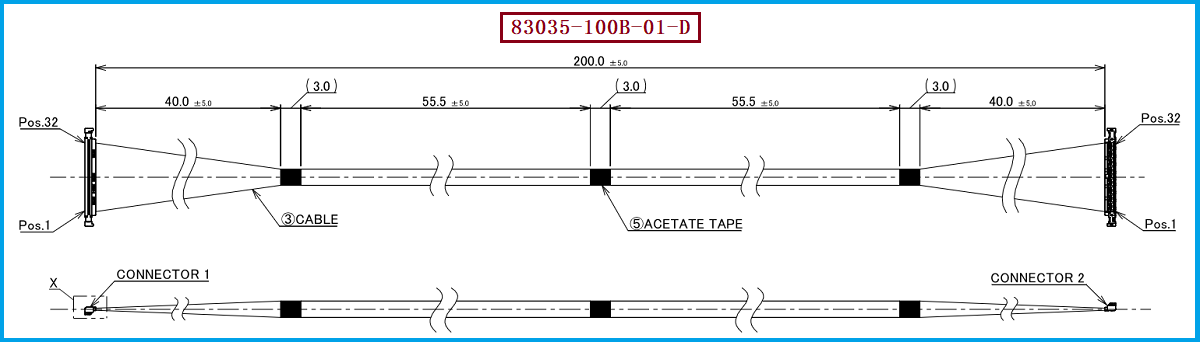

本文围绕 I-PEX 83035-100B-01-D 极细同轴线束 展开，该型号为 CABLINE-UA II 系列 32Pin、200mm、1-1 配置，线材端连接器型号为 20497-032T-30。CABLINE-UA II 系列采用 0.3mm 接点间距，具有紧凑型结构和垂直嵌合、直角出线特点，可用于对内部空间有较高要求的连接设计。我们公司专注于极细同轴线束生产制造，可根据客户提供的产品型号、图纸或样品，评估相应的加工及兼容替代可行性，为客户提供 I-PEX 83035-100B-01-D 兼容替代线束方案。

-----------------------------------------------------------------------------------------------------

二、结构全解析：线材、连接器与屏蔽接地如何配合
一条完整的极细同轴线束，需要线材、连接器和端部加工结构相互配合。极细同轴线内部通常包含中心导体、绝缘层、屏蔽层和外护层，各部分共同影响线材的电气特性、机械柔性及抗干扰能力。多根极细同轴线按照既定排列方式组成线束后，再与相应连接器完成端接，最终形成能够连接设备不同电路模块的组件。线材的外径和柔性会影响布线空间，阻抗和屏蔽结构则与信号传输表现密切相关，因此替代设计需要综合考虑，而不能只追求尺寸相近。

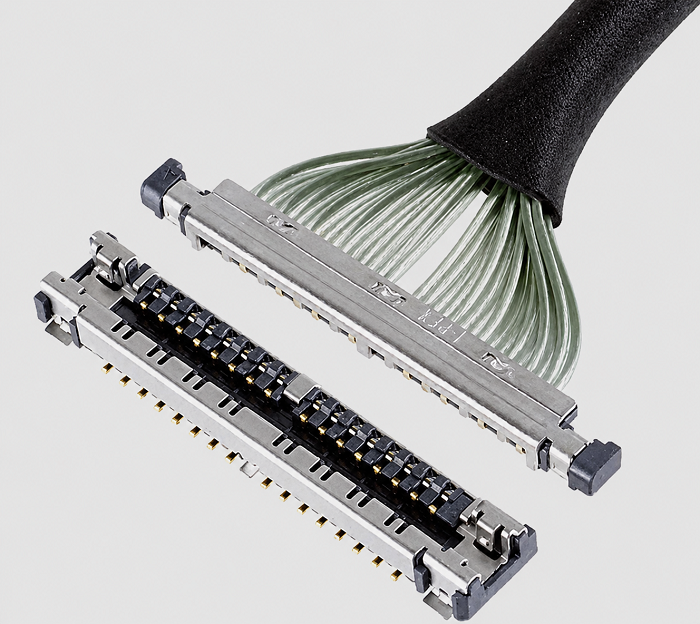

连接器部分同样需要精确匹配。以本款产品为例，20497-032T-30 是 CABLINE-UA II 系列 32Pin 插头胶芯型号，配合相应的端子、金属盖及线缆端接结构组成连接器组件。该系列采用多点接地设计，有助于改善电磁干扰问题；其参考传输速度为 5Gbps/lane NRZ，但实际应用表现还与线材、线束长度、PCB 设计及系统信号要求有关。因此，工程师在确认替代方案时，应同时核对连接器结构、线序、屏蔽处理和电气性能；采购人员则应将这些内容纳入产品规格确认流程，以减少因部件配置不一致造成的装配和验证问题。

-----------------------------------------------------------------------------------------------------

三、工程师与采购人员的选型重点：型号、长度和线序缺一不可
极细同轴线束选型的第一步，是确认完整产品型号与连接器配置。I-PEX 83035-100B-01-D 的标称长度为 200mm，采用 32Pin、1-1 配置，适用于与其接口和结构要求相符的连接方案。需要注意的是，同系列不同料号可能对应不同长度、不同端接形式或不同结构安排，因此不能仅凭“32Pin”或“200mm”两个条件判断完全兼容。工程师还需要检查两端连接器的配合关系、Pin 对应关系、线材外径、阻抗要求和设备内部走线路径；采购人员则应核对图纸版本、产品标签和样品规格，确保采购订单中的产品要求清晰一致。
在兼容替代评估过程中，建议以目标产品的原始图纸、实物样品和实际应用条件为基础，逐项确认结构与电气要求。对于高速信号应用，应根据设备要求安排必要的信号完整性测试；对于安装空间受限的设备，应确认连接器高度、线缆出线方向及装配后的弯折空间。我们公司可提供 I-PEX 83035-100B-01-D 兼容替代线束方案，根据客户的型号、样品或技术文件评估加工可行性，协助核对 20497-032T-30 连接器配置、200mm 长度、线序及相关工艺要求，为样品试制和后续采购提供支持。

-----------------------------------------------------------------------------------------------------

四、选型和兼容与替代方案参考及建议：让线束匹配更明确
针对 I-PEX 83035-100B-01-D 极细同轴线束，建议工程团队从接口结构、Pin 数量、线材规格、线序、长度及实际使用环境等方面进行综合确认，并通过样品装配和必要的电气测试验证替代方案的适用性。采购团队则可以将产品完整料号、连接器型号 20497-032T-30、标称长度 200mm 及相应技术要求作为询价和验收依据，避免因型号相近而忽略端接形式或线序差异。只有在机械结构、电气要求和装配条件均得到确认后，才能更有把握地判断替代产品是否适合目标应用。
极细同轴线束的结构看似精细简单，实际却涉及导体、绝缘、屏蔽、连接器和端部加工等多个环节。我们公司专注于极细同轴线束加工制造，可根据客户提供的图纸、样品及技术要求，评估 I-PEX 83035-100B-01-D 兼容替代线束方案，并围绕连接器匹配、线束长度、加工要求和样品验证提供配套支持。通过前期明确选型条件、加工标准和验收要求，工程师能够更高效地推进设计验证，采购人员也能够更准确地评估供应方案，为产品开发与后续生产建立可靠基础。

我是【美金电子产品网】，我们公司拥有完善的极细同轴线束生产体系与技术团队，可满足各类同轴线束的定制与替代需求；欢迎联系：张经理 18913228573（微信同号）。
