I-PEX 82888-100B-02-D 20373-R32T-06兼容型极细同轴线束替代品

一、极细同轴线有哪些类型？从线径、阻抗和应用需求进行区分
极细同轴线并不是只有一种规格，在实际应用中通常需要结合导体尺寸、特性阻抗、外径以及高速信号需求进行选择。常见的Micro-Coaxial Cable会涉及AWG 36、AWG 38、AWG 40、AWG 42等不同线径，其中AWG数值越大，导体通常越细，适合的空间条件和电气要求也有所不同。对于工程师而言，线径选择不能只看“越细越好”，还需要综合考虑信号速率、传输距离、阻抗控制、机械强度以及整机内部空间。
以CABLINE-SS连接器为例，20373-R32T-06属于32PIN Plug Housing，采用0.4mm Pitch结构，可配合不同规格的Micro-Coaxial Cable使用。I-PEX的CABLINE-SS产品体系还覆盖10、14、20、30、32、35、40、50PIN等不同针数，因此极细同轴线束可以根据设备内部的通道数量和接口空间进行组合。

-----------------------------------------------------------------------------------------------------

二、不同类型极细同轴线的特点：AWG 36、38、40、42如何选择
从工程应用角度看，AWG 36、AWG 38、AWG 40和AWG 42并不是简单的“粗线”和“细线”区别。相对较粗的AWG 36通常能够提供更大的导体截面积，在机械强度及电流承载方面更有优势；AWG 38则可以在尺寸和电气性能之间取得一定平衡；AWG 40更加适合高密度、小型化的高速信号连接；AWG 42则进一步向超细化和空间利用方向发展，但实际应用时需要更加关注阻抗、衰减、机械可靠性及连接器匹配。具体能否使用某一AWG规格，还必须结合对应连接器和线材结构进行确认。

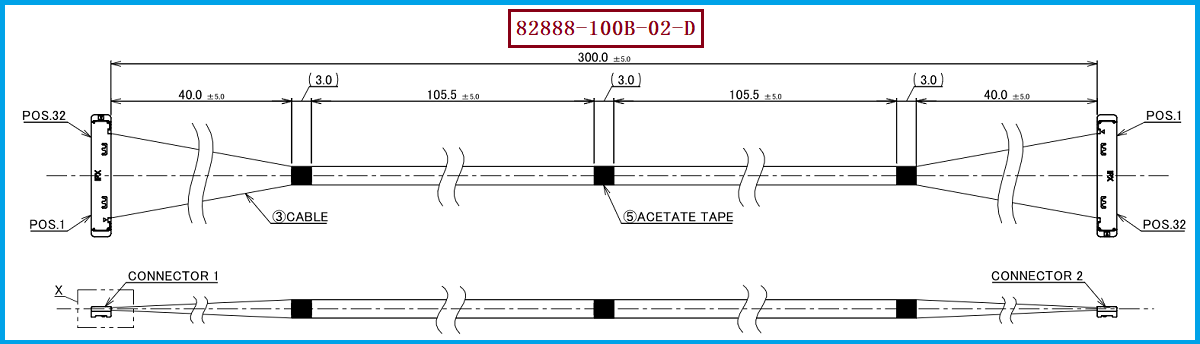

I-PEX 82888-100B-02-D采用的是AWG #40、50Ω Micro-Coaxial Cable，属于高密度高速连接中较典型的极细同轴线规格；产品为32PIN、300mm、1-N结构，线材端使用20373-R32T-06连接器。CABLINE-SS系列针对不同线径和阻抗提供相应的线材适配范围，因此在进行替代开发时，应以原线束实际电气参数为基准，而不能仅仅因为连接器能够适配多种AWG，就直接改变线径。

-----------------------------------------------------------------------------------------------------

三、选型和兼容与替代方案参考及建议
对于工程师而言，极细同轴线选型应当从“线材+连接器+整条线束”三个层面综合判断。20373-R32T-06是本款线束使用的线材端连接器型号，可适配的线材AWG包括AWG 36、AWG 38、AWG 40、AWG 42；而原型号I-PEX 82888-100B-02-D实际采用AWG #40、50Ω、300mm线材，并对应32PIN接口和1-N线序。因此，在开发兼容产品时，首先应锁定32PIN接口、连接器型号、线材规格、阻抗和长度等关键条件，再进一步验证高速信号完整性和机械装配效果。
对于采购人员而言，如果需要解决原厂线束采购成本、交期、供应渠道或第二供应商等问题，建议不要只按照“同型号替代”进行筛选，而是要求供应商从连接器、线材、端接工艺、长度、线序及整体尺寸等方面进行对应验证。我们公司可提供：I-PEX 82888-100B-02-D兼容替代线束方案，可根据客户现有产品结构进行极细同轴线束的打样、规格匹配及批量制造，为工程师提供替代验证支持，也为采购人员提供新的供应渠道选择。

-----------------------------------------------------------------------------------------------------

四、不同类型极细同轴线，需要根据实际应用精准选型
极细同轴线的类型选择，本质上是对线径、阻抗、空间、信号速率和机械可靠性进行综合平衡。AWG 36、AWG 38、AWG 40和AWG 42分别对应不同的设计侧重点，并不存在一种线径能够适用于所有设备。尤其是在高速、高密度电子设备内部，线材尺寸发生变化后，阻抗、衰减、弯曲性能及端接条件都可能随之变化，因此工程师在选型时需要从整条高速链路进行验证。
对于I-PEX 82888-100B-02-D而言，其核心组合为32PIN、AWG #40、50Ω、300mm、1-N，线材端连接器为20373-R32T-06，而该连接器对应的适配线材范围包括AWG 36、AWG 38、AWG 40、AWG 42。我们公司专注于极细同轴线束生产制造，可围绕原有线束的连接器、线材规格、长度、线序及结构进行兼容替代开发，帮助客户在产品升级、国产替代、供应链优化及批量采购过程中获得更加灵活的极细同轴线束解决方案。

我是【美金电子产品网】，专业为客户提供高速极细同轴线束及连接器的成熟替代方案与工程、产品支持，如有需求请联系：尹经理 18013280527（微信同号）。
