I-PEX 82442-100B-02-D 20373-R32T-06兼容型极细同轴线束替代品

一、I-PEX 82442-100B-02-D：32PIN高密度极细同轴线束

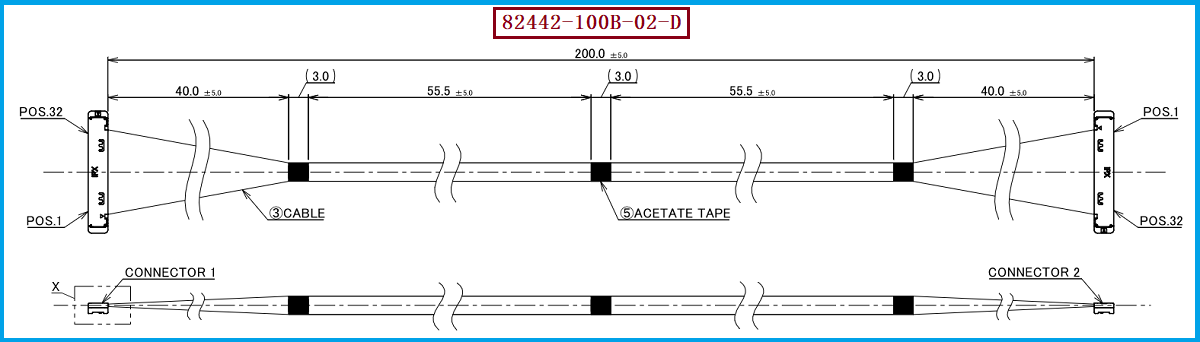

随着电子设备不断向轻薄化、小型化和高速化发展，设备内部的信号连接空间越来越有限。I-PEX 82442-100B-02-D采用Micro-Coaxial Cable极细同轴线缆结构，共32根线缆，规格为AWG #40，特性阻抗50Ω，线束长度为200±5mm。线材端连接器采用20373-R32T-06，为32PIN、0.4mm Pitch的高密度连接结构，适用于空间紧凑且对信号传输稳定性有要求的电子设备内部连接。
对于工程师而言，极细同轴线束并不是“连接上就可以使用”，尤其在高速信号环境中，线缆结构、屏蔽效果、阻抗一致性以及连接器端接都会影响最终信号质量。对于采购人员而言，在寻找I-PEX 82442-100B-02-D替代产品时，也不能只确认32PIN和0.4mm间距是否一致，还需要确认AWG #40、50Ω、线束长度、线序及整体结构是否能够满足原设备要求。极细同轴线采用中心导体、绝缘层和外导体组成的同轴结构，本身能够为高速信号提供较好的屏蔽和受控传输路径，因此在高密度、高速设备内部具有明显优势。

-----------------------------------------------------------------------------------------------------

二、极细同轴线束常见的信号干扰问题有哪些？
极细同轴线束常见的信号干扰问题主要包括电磁干扰（EMI）、串扰、阻抗不连续导致的信号反射以及屏蔽或接地不充分造成的噪声耦合。当高速信号经过线束时，如果周围存在无线通信模块、高速PCB走线、时钟线路或其他噪声源，外部电磁能量可能耦合进入信号路径；而多根高速信号线距离较近时，不同通道之间也可能产生电磁耦合，形成串扰。极细同轴线通过独立的同轴屏蔽结构能够降低外部噪声影响，但最终效果仍取决于线缆结构、屏蔽连续性以及连接器端的处理。
另一类容易被忽视的问题是阻抗不连续。高速信号在传输过程中，如果线缆、连接器、端接区域或PCB之间的阻抗发生明显变化，就可能产生信号反射，表现为波形畸变、眼图恶化、误码增加或链路稳定性下降。尤其对于多通道极细同轴线束，连接器端接区域往往比线缆本体更加需要关注，因为信号从同轴结构进入连接器后，导体、绝缘层和回流路径的几何关系都会发生变化。因此，工程师在处理信号干扰问题时，应将线缆、连接器、端接及PCB接口作为完整信号链路进行分析，而不是只更换线材。

-----------------------------------------------------------------------------------------------------

三、选型和兼容与替代方案参考及建议
针对I-PEX 82442-100B-02-D进行兼容替代时，建议工程师首先确认连接器及基本线缆参数：线材端连接器为20373-R32T-06，连接器规格为32PIN、0.4mm Pitch，线缆采用AWG #40、50Ω Micro-Coaxial Cable，长度为200±5mm。在此基础上，还需要重点确认线序、出线方向、连接器装配尺寸以及屏蔽结构。如果设备已经出现高速信号异常，则还应进一步检查插接区域、端接区域和PCB接口处是否存在阻抗突变或屏蔽回路不完整等问题。对于替代产品而言，“接口一致”只是基础条件，真正可靠的替代需要做到机械结构和电气性能的整体匹配。
从采购角度来看，如果原有线束存在交期较长、供应渠道单一、采购成本较高或需要增加第二供应商等情况，可以选择具备极细同轴线束自主生产能力的供应商进行样品验证。验证过程中，可结合实际应用对导通、绝缘、耐压、阻抗以及高速信号性能进行确认。我们公司可提供：I-PEX 82442-100B-02-D兼容替代线束方案，可根据客户设备需求对20373-R32T-06、32PIN、0.4mm Pitch、AWG #40、50Ω、200±5mm等关键规格进行匹配开发，为工程师提供替代样品验证支持，也为采购人员提供国产替代、第二供应商及批量采购方案。

-----------------------------------------------------------------------------------------------------

四、解决信号干扰，需要从整条信号链路出发
对于I-PEX 82442-100B-02-D这类32PIN极细同轴线束而言，信号稳定性并不只取决于某一个参数。20373-R32T-06连接器、32PIN、0.4mm Pitch、AWG #40线缆、50Ω阻抗以及200±5mm长度共同构成了产品的基本匹配条件，而屏蔽结构、阻抗连续性、端接工艺和连接器区域的信号回流路径，则进一步影响实际高速传输表现。对于工程师来说，出现信号干扰时需要从EMI、串扰、阻抗反射和接地屏蔽等多个方面进行判断；对于采购人员来说，则应选择能够按照完整规格稳定制造的替代供应商。
极细同轴线束的价值不仅在于“足够细”和“能够连接”，更在于有限空间内同时实现高密度布线、信号传输和抗干扰能力。我们公司专注于极细同轴线束生产制造，可围绕I-PEX 82442-100B-02-D提供兼容替代方案，根据客户原有产品规格进行连接器、线缆、长度及结构匹配，为工程打样、替代验证、国产替代和批量生产提供专业的极细同轴线束解决方案。

我是【美金电子产品网】，我们公司拥有完善的极细同轴线束生产体系与技术团队，可满足各类同轴线束的定制与替代需求；欢迎联系：尹经理 18013280527（微信同号）。
