I-PEX 82886-100B-02-D 20373-R30T-06兼容型极细同轴线束替代品

一、300mm极细同轴线束，兼顾高速传输与紧凑型设备布局

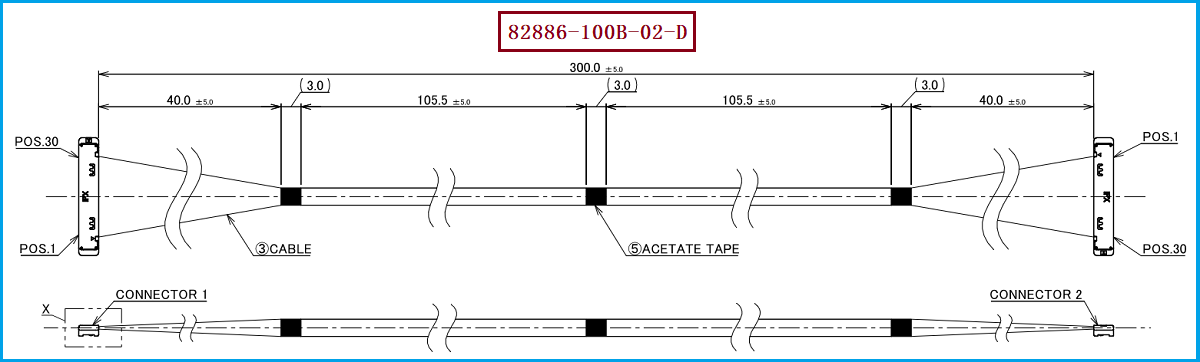

在笔记本电脑、显示设备、智能终端及高速影像设备中，内部空间不断向轻薄化、高密度方向发展，传统线材在布线空间和高速信号传输方面面临越来越高的要求。极细同轴线束凭借较小的线径和良好的高速信号传输特性，能够更好地适应设备内部高密度连接需求。I-PEX 82886-100B-02-D采用CABLINE-SS 30PIN连接方案，配套Micro-Coaxial 40AWG极细同轴线，线长300mm，连接器型号为20373-R30T-06，端子间距为0.4mm，线路定义为1-N，可用于对空间利用率和高速传输性能都有要求的设备内部连接。
从产品结构和应用设计来看，CABLINE-SS采用0.4mm间距、垂直直角型结构以及水平出线方式，能够适应较为紧凑的设备内部安装环境。连接器匹配高度约为1.65±0.2mm，深度约3mm，在满足连接可靠性的同时，有利于设备内部空间的合理利用。对于工程师而言，82886-100B-02-D的300mm长度、40AWG线材以及30PIN连接结构，为高速设备内部线束设计提供了明确的规格基础，实际选型时还需要结合设备接口和布线空间进行确认。

-----------------------------------------------------------------------------------------------------

二、极细同轴线束适用于哪些频率范围？高速应用需要综合判断
在选择极细同轴线束时，“能够支持多少GHz”往往是工程人员比较关注的问题。但对于高速数字信号而言，线束的适用能力并不能简单用一个固定的GHz数值进行定义。数据传输速率、信号频谱、阻抗、插入损耗、回波损耗、串扰以及线束长度等因素都会影响实际传输效果，因此16Gbps/Lane不能直接理解为16GHz。CABLINE-SS可用于V-by-One US 16Gbps/Lane、HDMI 2.1 12Gbps/Lane、USB 3.2 Gen2 10Gbps/Lane以及eDP HBR2 5.4Gbps/Lane等高速信号应用，为高速显示和数据传输等设备提供连接方案。
对于实际项目而言，更合理的方式是根据设备接口标准、数据传输速率、线束长度以及整条信号链路的设计要求进行判断。CABLINE-SS的高速测试条件包含40PIN、Micro-Coaxial AWG40、45Ω、100mm以及16Gbps/Lane等参数，这意味着高速性能需要结合具体线材、连接器、长度和测试条件进行评估。对于企业在进行产品选型、方案设计或线束替代时，关注这些具体参数，比单独判断一个最高频率数值更加具有实际意义。

-----------------------------------------------------------------------------------------------------

三、选型和兼容与替代方案参考及建议
对于需要进行线束国产化、供应链优化或兼容替代的项目，产品选型需要从连接器、线材、长度和线路定义等多个方面进行确认。以82886-100B-02-D为例，需要重点核对20373-R30T-06连接器、30PIN、0.4mm间距、Micro-Coaxial 40AWG、300mm长度以及1-N线路定义，同时结合设备内部的安装空间和走线路径进行验证。只有机械尺寸、电气性能以及实际装配条件能够相互匹配，替代线束才能真正满足终端设备的应用需求。
对于采购人员而言，兼容替代并不仅仅是找到一款能够插合的线束，还需要关注产品一致性、加工能力、交付稳定性以及后续批量供应。前期明确原有线束的连接器型号、线材规格、长度和线路定义，可以让工程验证和采购评估更加高效。我们公司可提供I-PEX 82886-100B-02-D兼容替代线束方案，可根据客户实际设备的接口规格、线材要求、长度及应用环境进行匹配，为高速设备内部连接、国产化替代及供应链优化提供相应的线束解决方案。

-----------------------------------------------------------------------------------------------------

四、从高速传输需求出发，合理选择极细同轴线束
对于“极细同轴线束适用于哪些频率范围”这一问题，实际应用中不宜只用一个GHz数值进行判断。高速线束的应用效果与数据传输速率、信号频谱、阻抗匹配、传输损耗、串扰、线束长度以及连接器结构等因素密切相关。因此，在进行产品选型时，更重要的是确认线束能否满足设备实际的高速信号传输要求。I-PEX 82886-100B-02-D采用Micro-Coaxial 40AWG极细同轴线，长度300mm，配套CABLINE-SS 30PIN、0.4mm间距连接器，能够满足高密度设备内部连接对于小型化、高速传输以及空间布局的综合需求。
对于工程师来说，需要从接口匹配、信号传输和机械安装等方面综合确认；对于采购人员来说，则需要进一步关注产品规格、加工一致性、交付能力以及兼容替代后的批量应用条件。因此，极细同轴线束的选型核心并不是单纯判断“可以达到多少GHz”，而是选择与实际设备高速信号、结构空间和应用需求相匹配的完整连接方案。对于需要进行I-PEX 82886-100B-02-D兼容替代的客户，我们公司可结合实际项目需求提供相应的极细同轴线束产品与替代方案，帮助客户推进高速设备内部线束的选型、验证及批量应用。
