I-PEX 81463-100B-02-D 20373-R30T-06兼容型极细同轴线束替代品

一、电缆直径越小，EMI性能是不是就越差？
在高速电子设备中选择极细同轴线时，工程师经常会遇到一个实际问题：电缆直径做得更细，可以节省布线空间，但会不会同时降低EMI抑制能力？实际上，电缆直径与EMI性能之间并不是简单的正比关系。电缆尺寸会影响内部导体、绝缘层和屏蔽结构的空间分配，但最终的EMI表现还取决于屏蔽层覆盖、接地方式、阻抗控制、连接器结构以及整个信号通道的连续性。微型同轴线本身通过中心导体、介质层和外部屏蔽形成相对完整的传输路径，因此可以在较小外径下实现高密度高速连接。
对于工程师而言，真正需要关注的是“在满足空间要求的前提下，能否保持足够的屏蔽和电气性能”。如果单纯为了减小外径而过度压缩导体、介质或屏蔽结构，可能会带来阻抗控制、衰减和EMI方面的变化；但如果采用合理的微型同轴结构，通过精确控制导体尺寸、介质以及屏蔽层，同样可以满足高密度高速设备的连接需求。因此，极细同轴线选型不能只比较电缆外径，还需要把电缆结构和应用频率放在一起判断。

-----------------------------------------------------------------------------------------------------

二、81463-100B-02-D的细线结构与EMI应用如何结合？

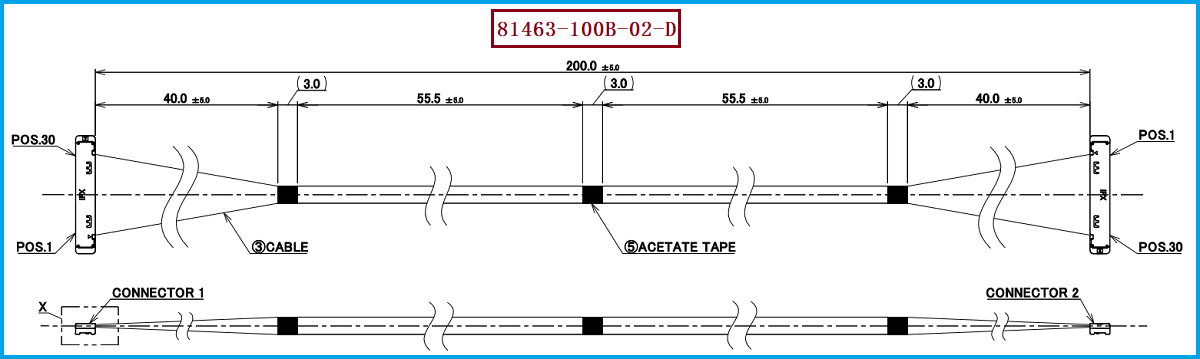

I-PEX 81463-100B-02-D是一款CABLINE-SS 30Pin极细同轴线束，长度为200MM，采用AWG #40 Micro-Coaxial Cable，线材端使用20373-R30T-06连接器，线位定义为1:30。对于这类30Pin高密度线束而言，采用AWG #40极细同轴线材，可以在有限的连接区域内实现较多通道的集中布线，同时配合CABLINE-SS的0.4mm间距、垂直直角插拔和水平出线结构，适合空间比较紧凑的设备内部连接。
从EMI角度看，不能因为线径较细就直接判断其抗干扰能力不足。极细同轴线的价值就在于利用同轴结构将信号导体与屏蔽层集中在较小的截面内，使高速信号拥有相对独立的传输环境。实际应用中，还需要关注线束与连接器之间的屏蔽连续性，以及连接器、PCB和线束之间的阻抗过渡。对于81463-100B-02-D这类200MM长度的线束，工程师在进行高速应用选型时，应结合系统工作频率、传输速率以及整机EMI环境进行实际验证，而不是单独依据电缆直径判断性能。

-----------------------------------------------------------------------------------------------------

三、工程师和采购人员如何评估“线径—EMI—空间”的平衡？
工程师在选型时，可以先确定设备允许的布线空间，再根据高速信号的频率和传输要求确定合适的极细同轴结构。电缆越细通常越有利于高密度布线和小型化，但导体尺寸、介质厚度和屏蔽结构都需要保持在合理范围内。对于高速差分应用，还需要特别关注阻抗连续性和信号衰减，因为电缆只是整个传输通道的一部分，连接器、PCB走线以及接口过渡同样可能形成阻抗不连续。也就是说，评价EMI性能时不能只看一项“电缆直径”，而应该看整条高速链路是否保持合理的电气和屏蔽结构。
采购人员在选择替代线束时，则应避免简单地提出“需要更细的线”或者“需要抗EMI的线”。更合理的做法是明确原有产品的型号和关键结构条件，例如81463-100B-02-D、20373-R30T-06、30Pin、200MM、AWG #40以及1:30线位定义，再要求供应商确认线材结构、连接器匹配和实际尺寸。如果替代产品只改变电缆直径，却没有同步验证屏蔽结构、阻抗和连接器过渡，最终可能无法达到原设计的高速传输要求。因此，对于采购而言，真正有价值的替代评估是“规格匹配+样品装配+电气测试”，而不是单纯比较外径大小。

-----------------------------------------------------------------------------------------------------

四、选型和兼容与替代方案参考及建议
对于需要进行国产替代或第二供应商开发的项目，极细同轴线的选型可以围绕“空间尺寸、线材结构、EMI性能、连接器以及信号要求”进行综合判断。以81463-100B-02-D为例，30Pin连接规模、20373-R30T-06连接器、200MM长度、AWG #40 Micro-Coaxial Cable以及1:30线位定义构成了明确的基础规格。 在此基础上，如果客户需要进行兼容替代，就应进一步确认实际设备的安装尺寸、Pin位关系以及高速信号要求，再通过样品测试验证线束的EMI和信号传输表现。这样既可以发挥极细同轴线节省空间的优势，也能避免为了追求更小外径而忽略电气性能。
我们公司可提供：81463-100B-02-D兼容替代线束方案，可围绕20373-R30T-06连接器、30Pin、1:30线位定义、AWG #40极细同轴线材及200MM长度进行针对性开发。对于工程师而言，电缆直径只是极细同轴线选型中的一个条件，最终需要结合屏蔽结构、阻抗、传输频率、连接器和整机布线环境综合判断；对于采购人员而言，则需要把这些条件转化为明确的规格确认和样品验证要求。归根结底，好的极细同轴线选型并不是一味追求“更细”，而是在小型化、EMI抑制、高速传输和可靠连接之间找到适合具体设备的平衡点，这也是极细同轴线束进行兼容替代时需要重点关注的核心。
