I-PEX 82993-100B-01-D 20680-050T-01兼容型极细同轴线束替代品

一、极细同轴线束由哪些部分组成？

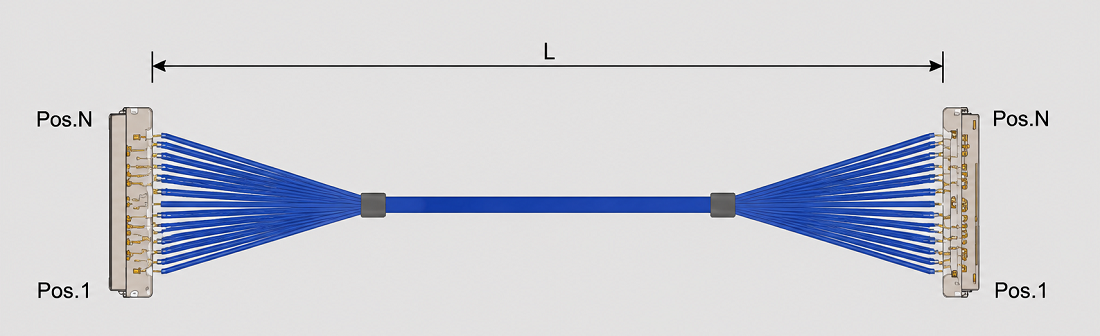

极细同轴线束并不是简单地把普通电线做得更细，而是由极细同轴线材、端部连接器以及经过精密排列和加工的线束结构共同组成。极细同轴线材本身承担信号传输与屏蔽作用，多根线材按照规定的线位进行排列，再与对应的连接器进行端接，最终形成能够直接用于设备内部连接的线束。由于线径更细、排列密度更高，其制造过程对线材加工、端接精度和整体一致性都有较高要求。
对于工程师来说，理解极细同轴线束的结构，有助于判断一款产品是否真正适合自己的设备。以CABLINE-CA II方案为例，连接器采用0.4mm接触间距和水平插拔结构，并通过ZenShield®全屏蔽结构、多点接地以及机械锁扣实现高速信号连接和可靠固定。这样的结构组合，使线束能够在笔记本电脑、显示设备等内部空间受限的场景中完成高密度连接，同时兼顾EMI控制与装配可靠性。

-----------------------------------------------------------------------------------------------------

二、I-PEX 82993-100B-01-D的结构与规格特点

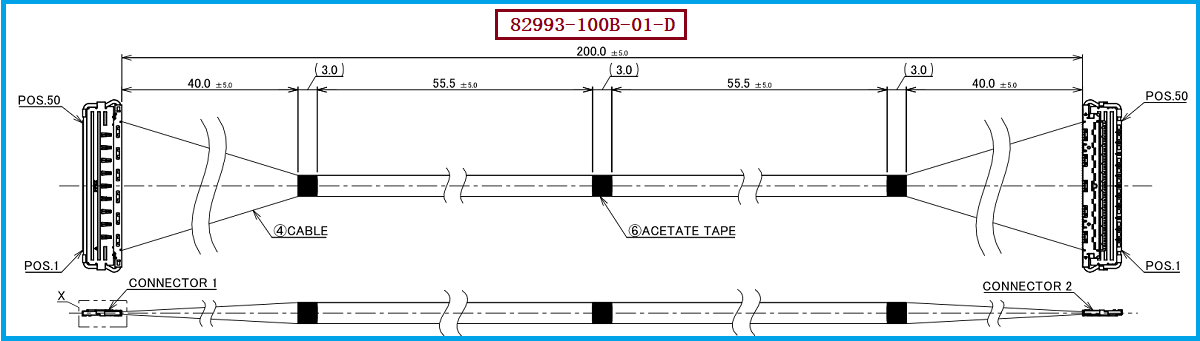

I-PEX 82993-100B-01-D是一款50Pin Micro-Coaxial极细同轴线束，采用40AWG线材，长度200mm，1-1双端连接方式，线位定义为1：50，线材端使用的连接器型号为20680-050T-01。50Pin高密度排列能够在较小的空间内实现多路信号连接，而40AWG极细同轴线材则有利于降低线束整体空间占用。对于需要进行国产替代的工程项目，这些参数属于确认产品兼容性的基础条件，不能仅通过连接器外观进行判断。
在线束两端，连接器不仅承担机械连接作用，也直接关系到信号传输和整机装配。20680-050T-01属于CABLINE-CA II 50Pin Plug Housing，与50Pin线束结构相匹配；连接器采用0.4mm Pitch，并具有全屏蔽结构和机械锁扣设计。对于82993-100B-01-D这样的双端线束，工程师还需要重点确认两端连接关系、1：50线位顺序、线束长度以及实际设备中的弯折和走线空间，采购人员则应进一步关注这些关键尺寸和电气、机械性能能否在批量生产中保持稳定。

-----------------------------------------------------------------------------------------------------

三、选型和兼容与替代方案参考及建议
极细同轴线束进行选型或国产替代时，应从“线材+连接器+线位+结构”几个方面综合判断。对于I-PEX 82993-100B-01-D，需要重点对应50Pin、40AWG、200mm、1-1双端连接、1：50线位定义以及20680-050T-01连接器等关键条件。尤其是线位定义，如果替代产品存在排列错误，即使连接器能够正常插合，也可能造成信号无法正确传输，因此工程验证阶段应对线序和端接关系进行重点确认。
对于采购人员而言，选择替代供应商时，还需要考察其是否具备极细同轴线束的实际制造能力，而不仅是简单采购连接器后进行组装。我们公司可提供：I-PEX 82993-100B-01-D兼容替代线束方案，可围绕50Pin、40AWG、200mm、1-1双端连接、1：50线位定义以及20680-050T-01连接器进行对应开发和生产制造，为笔记本电脑、显示模组及其他高密度电子设备提供极细同轴线束国产替代选择。

-----------------------------------------------------------------------------------------------------

四、总结：结构匹配决定极细同轴线束的实际应用效果
从结构上看，极细同轴线束是线材、屏蔽结构、连接器、线位排列和端接工艺共同形成的完整连接方案。工程师在选型时，需要关注的不只是“线有多细”，还要确认线材规格、Pin数量、连接器型号、线位关系、长度以及设备内部空间是否匹配；采购人员则需要进一步判断供应商能否稳定实现这些要求，并保证批量产品的一致性。
I-PEX 82993-100B-01-D采用50Pin、40AWG、200mm、1-1双端连接结构，线位定义为1：50，线材端使用20680-050T-01连接器，属于高密度极细同轴线束方案。对于需要进行国产化替代的项目，只有在连接器、线材、线位和整体结构均实现有效匹配的基础上，替代线束才能真正满足工程应用需求。我们公司专注于极细同轴线束生产制造，可针对该型号提供兼容替代方案，为客户的产品开发和供应链选型提供支持。
