I-PEX 82436-100B-02-D 20680-050T-01兼容型极细同轴线束替代品

一、设备稳定运行，线束连接是不可忽视的一环
在高速、高密度电子设备中，设备稳定性不仅取决于主芯片、PCB和软件系统，内部信号连接同样是工程设计需要重点关注的环节。随着设备内部信号数量增加，传统线材在空间占用、布线灵活性以及高速信号连接等方面面临更多限制，极细同轴线凭借较小的线径和同轴结构，可以在有限空间内实现多路信号连接，为设备内部高密度布线提供更加灵活的解决方案。

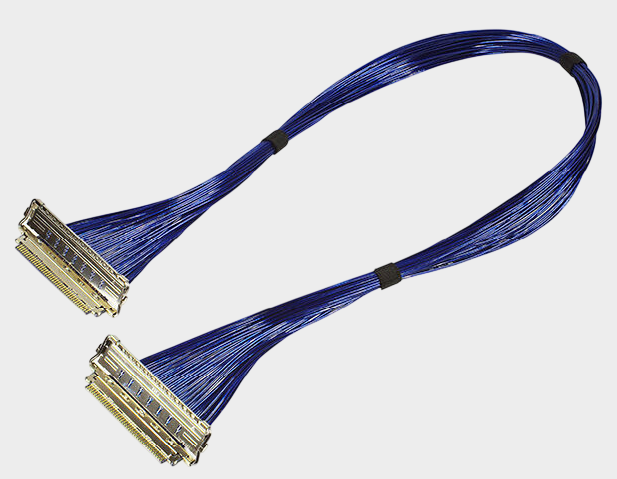

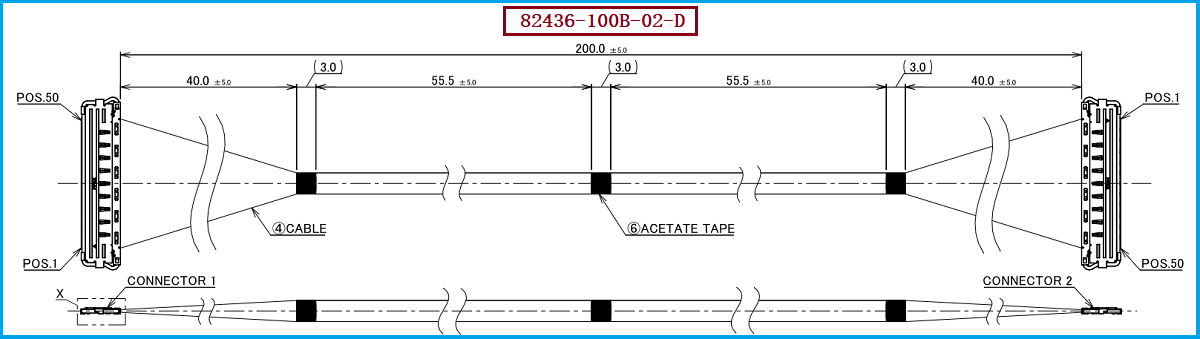

从工程师角度来看，极细同轴线提升设备稳定性的关键，并不是单纯追求“线越细越好”，而是需要让线材、连接器和端接工艺形成匹配的连接系统。I-PEX 82436-100B-02-D是一款50P极细同轴线束，采用50根AWG 40、50Ω Micro-Coaxial Cable，标称长度为200 mm，线材端连接器型号为20680-050T-01。对于高速信号设备而言，合理的线材结构与连接方式能够帮助降低连接环节带来的信号传输风险，同时满足设备内部紧凑空间的布线需求。

-----------------------------------------------------------------------------------------------------

二、极细同轴线如何帮助提升设备稳定性？
设备长期运行过程中，信号连接需要面对复杂的内部环境，包括高速信号之间的干扰、密集走线以及有限的结构空间。极细同轴线采用独立的同轴结构，可以在信号传输过程中提供相应的屏蔽能力；同时，较小的线材尺寸也有利于设备内部进行更加紧凑的布线。对于工程师来说，在设计高速设备连接方案时，将极细同轴线与匹配的连接器、PCB布局以及整体信号完整性设计结合起来，有助于构建更加稳定的信号连接链路。
对于采购人员而言，设备稳定性同样意味着线束产品需要具备稳定的制造一致性。I-PEX 82436-100B-02-D所使用的20680-050T-01线材端连接器，可适配AWG 36、AWG 38、AWG 40、AWG 42、AWG 44等规格线材。在实际替代选型时，不能只确认连接器型号，还需要同步确认线材规格、线束长度、线序、端接方式以及设备安装要求，从源头降低因规格不匹配造成的后续验证和量产风险。

-----------------------------------------------------------------------------------------------------

三、选型和兼容与替代方案参考及建议
如果客户现有设备采用I-PEX 82436-100B-02-D，在进行兼容替代时，建议工程师首先确认50P线束结构以及线材端连接器20680-050T-01，再根据实际应用确认线材AWG。由于20680-050T-01可以适配AWG 36、AWG 38、AWG 40、AWG 42、AWG 44，因此替代方案可以根据具体产品需求选择对应规格，但最终仍需要结合原线束的实际结构和设备要求进行验证。对于高速信号应用，还应关注线材、连接器、PCB以及系统SI设计之间的整体匹配，而不能仅依据连接器外形判断兼容性。
从采购角度来看，采用兼容替代方案，可以在原有供应体系之外增加新的线束供应渠道，同时根据实际需求优化交期、成本及批量供应能力。我们公司可提供 I-PEX 82436-100B-02-D 兼容替代线束方案，可围绕20680-050T-01连接器及AWG 36、AWG 38、AWG 40、AWG 42、AWG 44等适配线材规格进行极细同轴线束生产制造，并根据客户样品或技术要求进行线束结构、长度、线序及端接工艺匹配，帮助客户推进样品验证和后续批量导入。

-----------------------------------------------------------------------------------------------------

四、从线材到制造工艺，稳定性需要贯穿整个产品周期
极细同轴线束要真正应用于高端设备，仅仅满足连接器型号并不代表能够直接使用。以I-PEX 82436-100B-02-D为例，其50P结构需要完成多根极细同轴线的精确排布、端接和组装，因此生产过程中对线材加工、连接器装配以及端接一致性都有较高要求。工程师在进行替代验证时，应重点确认尺寸、线序、连接器匹配以及电气性能等关键项目，并通过实际设备进行装配和信号验证。
对于采购人员来说，稳定的产品质量和持续供货能力同样重要。极细同轴线束属于精密连接类产品，从样品开发到批量生产，需要供应商具备相应的加工和制造能力。我们公司专注于极细同轴线束生产制造，可针对I-PEX 82436-100B-02-D等产品提供兼容替代制造服务，从样品打样、规格确认到批量生产，为客户提供更加灵活的供应选择。

-----------------------------------------------------------------------------------------------------

五、总结
极细同轴线并不是单纯为了缩小线径，而是通过更紧凑的线材结构、适合高密度布线的特点以及与精密连接器的配合，为高速、小型化设备提供更加合理的内部信号连接方案。I-PEX 82436-100B-02-D采用50P、AWG 40、50Ω Micro-Coaxial Cable，线材端使用20680-050T-01连接器，该连接器可适配AWG 36、AWG 38、AWG 40、AWG 42、AWG 44。对于工程师而言，选型时应关注整体连接链路和实际应用验证；对于采购人员而言，则应同时关注兼容性、制造一致性、交期和批量供应能力。我们公司可提供 I-PEX 82436-100B-02-D 兼容替代线束方案，为客户提供极细同轴线束的兼容替代与生产制造支持。
