I-PEX 82986-100B-01-D 20634-160T-02兼容型极细同轴线束替代品

一、极细同轴线束选型，不能只看Pin数量
对于工程师和采购人员而言，极细同轴线束的选型并不是简单确认“多少Pin、多少毫米长度”，而是需要结合设备的机械结构、信号传输要求以及实际装配方式进行综合判断。I-PEX CABLINE-CA系列采用0.4mm Contact Pitch、水平对插结构和机械锁扣设计，并支持Micro-Coaxial极细同轴线方案，可用于高密度、小型化的内部连接。 因此，在实际选型过程中，首先需要确认Pin数量和Pitch是否匹配，其次要确认线材类型、AWG规格、线束长度、连接器型号以及线位定义是否一致。对于采购人员而言，这些参数也是询价、比价和寻找替代供应商时的重要依据；如果只提供“60Pin极细同轴线”这样的模糊信息，很容易出现连接器或线序不匹配的问题。

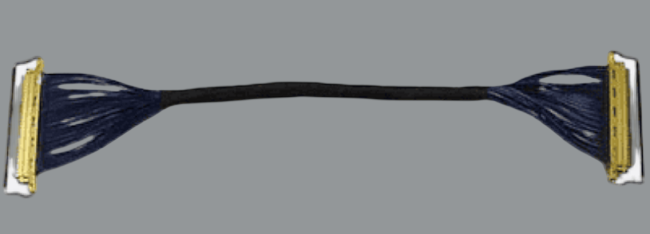

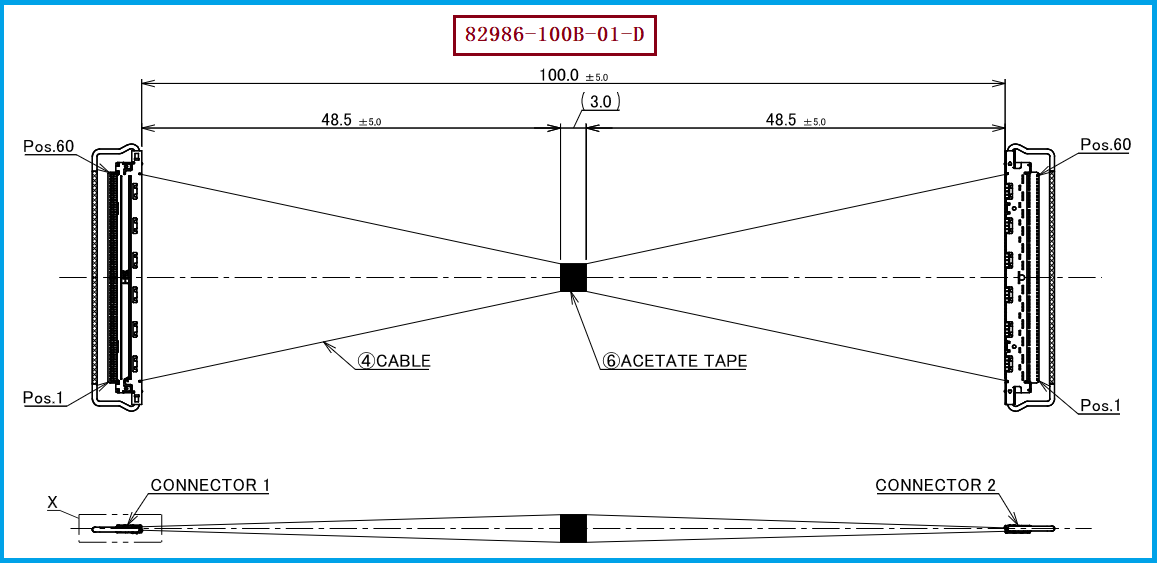

以I-PEX 82986-100B-01-D为例，该型号属于CABLINE-CA 60Pin Micro-Coaxial极细同轴线束，采用AWG40线材，长度为100mm，线材端使用20634-160T-02连接器，本款线束的线位定义为1：60。 对工程师来说，60Pin、0.4mm Pitch、AWG40、100mm以及1：60线位定义应作为基础选型参数，同时还需要根据设备设计进一步确认PCB端配套连接器、安装空间和实际信号要求；对于采购人员，则建议在询价时直接提供完整料号及上述关键规格，以提高供应商识别和报价的准确性。

-----------------------------------------------------------------------------------------------------

二、线材、长度与连接器，是选型中容易被忽略的关键参数
极细同轴线束的线材规格会直接影响产品的空间占用和应用条件。CABLINE-CA系列支持AWG36、AWG38、AWG40、AWG42和AWG44等Micro-Coaxial线材规格，其中AWG40是该系列常见的高速应用规格。 在实际项目中，工程师需要根据设备内部空间、信号传输要求以及线束弯折和布线方式选择合适的线径，而采购人员则应避免仅按照外观相似的线束进行替代，因为不同AWG规格可能对应不同的电气和机械特性。与此同时，线束长度也需要准确确认，长度变化不仅会影响设备内部装配，还可能对高速信号传输带来影响，因此替代产品不能简单按照“同Pin数”判断是否可以使用。
连接器同样是极细同轴线束选型的重要组成部分。I-PEX CABLINE-CA系列采用0.4mm Pitch，并提供10Pin至60Pin等不同规格，60Pin版本对应的Plug Housing型号为20634-160T-02。 对于I-PEX 82986-100B-01-D而言，20634-160T-02并不是可以忽略的配套信息，工程师在进行替代设计时需要确认连接器结构、插合方向、安装空间以及PCB端连接关系；采购人员则需要把连接器型号纳入采购规格，避免出现“线束Pin数相同，但连接器无法安装”的情况。

-----------------------------------------------------------------------------------------------------

三、选型和兼容与替代方案参考及建议
在I-PEX 82986-100B-01-D兼容替代项目中，建议工程师首先确认60Pin、AWG40、100mm、1：60线位定义及20634-160T-02连接器，再结合实际设备核对PCB端连接器、安装尺寸、线束走向和高速信号要求。对于高速应用，还应关注信号完整性相关因素，包括阻抗、衰减、串扰以及EMI等，因为极细同轴线束最终需要与连接器和PCB共同构成完整的高速信号通道。CABLINE-CA系列本身采用屏蔽和多点接地设计，并针对高速信号连接进行设计，但具体线束在实际设备中的性能仍需要根据完整系统进行验证。

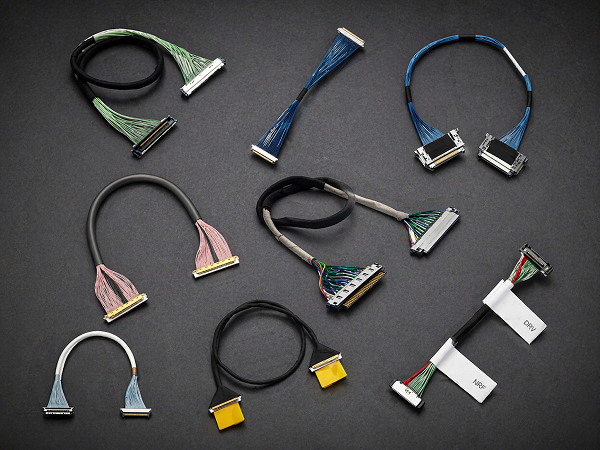

我们公司专注于极细同轴线束生产制造，可根据客户原厂型号及实际应用需求进行兼容设计与生产，并可提供：I-PEX 82986-100B-01-D兼容替代线束方案。针对国产替代、第二供应商导入、采购成本优化以及供应链备选等项目，可围绕60Pin、AWG40、100mm、20634-160T-02和1：60线位定义进行规格匹配与样品验证。对于工程师，可进一步确认机械尺寸、线序及电气性能；对于采购人员，则可以以原厂料号为基础进行精准询价和供应商筛选，从而提高替代产品导入效率。

-----------------------------------------------------------------------------------------------------

四、总结：完整参数确认，才能实现精准选型与可靠替代
极细同轴线束选型需要关注的参数并不局限于Pin数量，真正影响产品能否成功应用的，是Pin数、Pitch、线材规格、长度、连接器、线位定义以及机械和电气性能之间的整体匹配。对于I-PEX 82986-100B-01-D而言，60Pin、AWG40、100mm、20634-160T-02以及1：60线位定义构成了产品选型和替代验证的重要基础。
对于工程师而言，完整参数确认可以减少设计阶段的匹配风险；对于采购人员而言，明确规格能够提高询价准确性，并为国产替代和第二供应商导入提供可靠依据。我们公司可提供I-PEX 82986-100B-01-D兼容替代极细同轴线束方案，为客户提供从规格匹配、样品验证到批量生产的极细同轴线束支持。

我是【美金电子产品网】，致力于高速接口极细同轴线束与精密连接器的兼容替代与量产支持，项目咨询请联系：张经理 18913228573（微信同号）。
