3M 1SD26国产替代方案

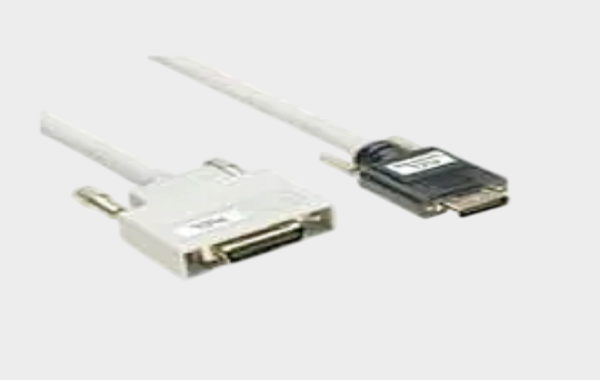

在工业机器视觉系统中，高速稳定的图像传输依赖高品质Camera Link线束。来自 3M 的 1SD26-3120-00C-200 属于Shrunk Delta Ribbon（SDR）系列，是Mini Camera Link接口中的常用成熟型号。围绕该型号进行技术解析与国产替代布局，有助于企业在保障性能的同时实现成本与供应链优化。
-------------------------------------------------------------------------------------------------

一、产品规格与性能特点

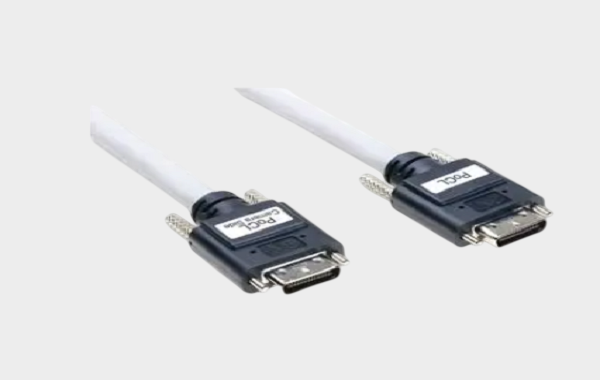

1SD26-3120-00C-200 为26Pin SDR公对公结构，标准长度2米，采用28AWG导体，铝箔+编织双层屏蔽，额定30V/0.5A，支持PoCL供电与数据同步传输。其核心优势在于差分阻抗控制稳定、抗串扰能力强、屏蔽完整性高，可满足高分辨率、高帧率工业相机的数据传输需求。紧凑型SDR接口配合可靠锁扣结构，适用于设备空间受限及振动环境工况，长期运行稳定性良好。

-------------------------------------------------------------------------------------------------

二、应用场景与工程意义
该型号主要用于工业相机与采集卡之间的高速连接，广泛应用于机器视觉系统、AOI检测设备、半导体检测与自动化产线图像采集单元。在高速图像传输场景中，线缆的阻抗一致性与屏蔽结构直接影响图像稳定与抗干扰表现。作为标准化成熟型号，其工程应用基础稳定，但在国产化趋势与成本压力背景下，兼容替代方案逐渐成为设备厂商重点评估方向。

-------------------------------------------------------------------------------------------------

三、选型和兼容与替代方案参考及建议
国产替代选型需确保接口为SDR 26Pin公对公结构并支持PoCL功能；电气性能应保持28AWG等效规格与差分阻抗一致，双层屏蔽结构完整；机械方面需验证插拔寿命、锁扣匹配及外被耐磨等级。在接口标准与电气参数严格对标前提下，经系统测试验证，国产高品质线束可实现稳定兼容，同时支持长度定制与小批量打样，在成本控制与交付周期方面具备明显优势。

-------------------------------------------------------------------------------------------------

3M 1SD26-3120-00C-200 在Mini Camera Link应用中具备成熟工程基础与稳定性能表现。通过严格参数对标与验证测试，国产替代方案在技术层面具备可行性与落地条件，可为企业带来更具竞争力的供应链解决方案。

我们长期专注于3M品牌线束线缆的国产替代研究与应用方案开发，如您关注该型号的国产兼容产品或有采购需求，欢迎联系：尹经理（18913280527，微信同号），期待与更多行业伙伴深入交流合作。
