I-PEX 83033-100B-01-D 20497-026T-30兼容型极细同轴线束替代品

一、内部连接空间越来越紧凑，线束选型不能只看线径
在笔记本电脑、平板电脑、显示模组及摄像设备的设计中，内部空间往往受到外壳尺寸、结构件和其他电子元器件的限制。工程师在进行线束选型时，既要考虑布线是否方便，也要关注高速信号传输、连接器配合以及线束在实际装配中的适用性。对于采购人员来说，除了产品价格，还需要考虑规格匹配、样品验证和后续批量供货的稳定性。
极细同轴线与普通线的主要区别，在于结构设计和应用方向。极细同轴线通过中心导体与外部屏蔽结构传输信号，有利于控制外部电磁干扰，并适用于高密度、高速信号连接场景；普通线则具有多种结构形式，能够满足一般信号连接或供电需求。两者并非简单的优劣关系，而是需要根据传输频率、线材结构、布线空间和电气要求进行选择。对于需要兼顾小型化与高速连接的设备，极细同轴线束往往更值得纳入设计评估。

-----------------------------------------------------------------------------------------------------

二、认识 I-PEX 83033-100B-01-D：300mm 极细同轴线束的应用特点

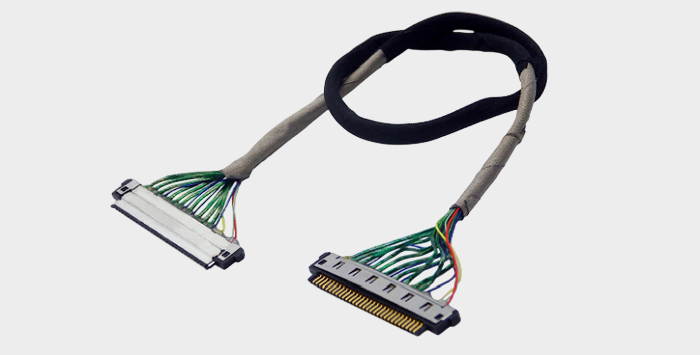

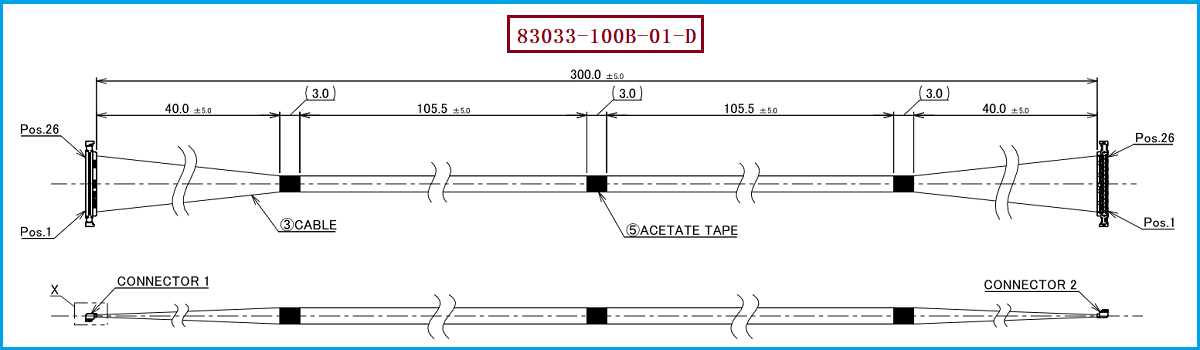

以 I-PEX 83033-100B-01-D 为例，这是一款 CABLINE-UA II 系列的 26Pin 极细同轴线束，采用 44AWG 线材，线束长度为 300mm，结构为 1-1。其线材端使用的连接器型号为 20497-026T-30。该系列采用 0.3mm 间距的紧凑连接设计，适合对内部连接空间有较高要求的电子设备。对于工程师而言，选用此类线束时，应同时核对连接器配合、PIN 定义、线束走向和装配空间，避免仅根据产品外形或线径判断能否直接使用。
在性能方面，极细同轴线的屏蔽结构有助于高速信号传输时的抗干扰设计，但实际传输表现还与阻抗匹配、连接器端接、线束布局及整机电路有关。CABLINE-UA II 系列的参考传输能力为 5Gbps/lane NRZ，实际项目仍需结合所使用的信号协议和系统要求进行评估。普通线并非无法用于高速场景，关键在于其结构与电气规格是否满足设计要求。因此，工程师应以具体应用条件和测试结果作为判断依据，而不是单纯以线材粗细作为性能标准。

-----------------------------------------------------------------------------------------------------

三、选型和兼容与替代方案参考及建议：从接口匹配到样品验证
对于需要采购或替换现有线束的企业，建议先确认原有线束的 PIN 数量、连接器型号、线材规格、长度和端接定义。本文所述产品为 26Pin、44AWG、300mm 的 I-PEX 83033-100B-01-D，线材端连接器型号为 20497-026T-30。如果设备内部空间较为狭窄，还应核对线束弯折路径、连接器安装方向及周边结构件的间隙，确保替代产品在实际装配中具备可行性。

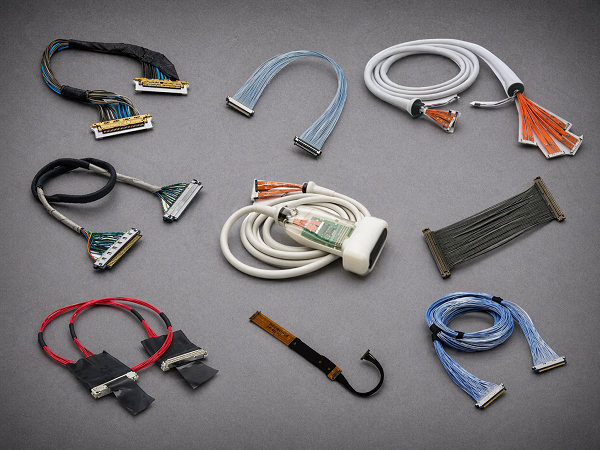

我们公司专注于极细同轴线束的加工制造，可根据客户提供的产品型号、样品、图纸及技术要求，对线材规格、连接器配置、线束长度和端接方式进行评估。我们公司可提供：I-PEX 83033-100B-01-D 兼容替代线束方案，协助客户开展规格核对、样品制作与应用验证，为研发项目和采购选型增加供应选择。需要注意的是，兼容替代并不等于无需验证即可直接互换，具体方案应在确认接口定义、机械配合及电气性能后再投入使用。

-----------------------------------------------------------------------------------------------------

四、让线束选型更贴近实际应用，为研发与采购提供更多选择
极细同轴线束的选型需要同时考虑结构空间、信号传输要求和连接可靠性。与普通线相比，其优势主要体现在紧凑结构及适用于高速信号连接的屏蔽设计，但能否满足项目需求，仍应结合实际电气参数与装配条件进行判断。对于工程师，前期核对接口与线材规格有助于减少设计调整；对于采购人员，明确替代标准并安排样品验证，有助于降低后续导入风险。
针对 I-PEX 83033-100B-01-D 这类极细同轴线束，我们公司可根据项目要求评估兼容替代制造方案，配合客户完成规格确认与样品验证。通过将产品选型、工程评估和供应需求结合起来，帮助客户寻找更符合实际应用条件的极细同轴线束连接方案。

我是【美金电子产品网】，专业为客户提供高速极细同轴线束及连接器的成熟替代方案与工程、产品支持，如有需求请联系：张经理 18913228573（微信同号）。
