I-PEX 82068-100B-02-D 20497-026T-30兼容型极细同轴线束替代品

一、普通同轴线vs极细同轴线：线径缩小之后，产品设计有什么变化？
如今的笔记本电脑、平板电脑、摄像模组、显示设备以及VR/AR设备，都在持续向轻薄化、小型化和高性能方向发展。设备内部空间越来越紧凑，高速信号通道却越来越多，传统线缆在一些高密度布线场景下容易受到线径和空间占用的限制。极细同轴线（Micro-Coaxial Cable）则通过进一步缩小同轴线材的尺寸，让信号传输通道能够以更加紧凑的方式布局，在有限空间内实现多通道高速信号连接，因此特别适合对线束尺寸要求较高的精密电子产品。
那么，普通同轴线vs极细同轴线，差别到底多大？ 对工程师而言，它并不是简单的“粗线变细线”，而是会进一步影响设备内部的结构设计、走线空间和连接密度。当一组线束需要同时承载多个信号通道时，单根线材尺寸的降低能够减少整体线束占用空间，也更有利于复杂结构中的弯折和布线。对于采购人员来说，极细同轴线束的替代选型也不能只看外观是否相似，而需要同时确认线材规格、Pin数量、连接器、线位关系以及实际装配条件，才能判断替代方案是否真正适用。

-----------------------------------------------------------------------------------------------------

二、I-PEX 82068-100B-02-D：26Pin极细同轴线束与1：26线位定义

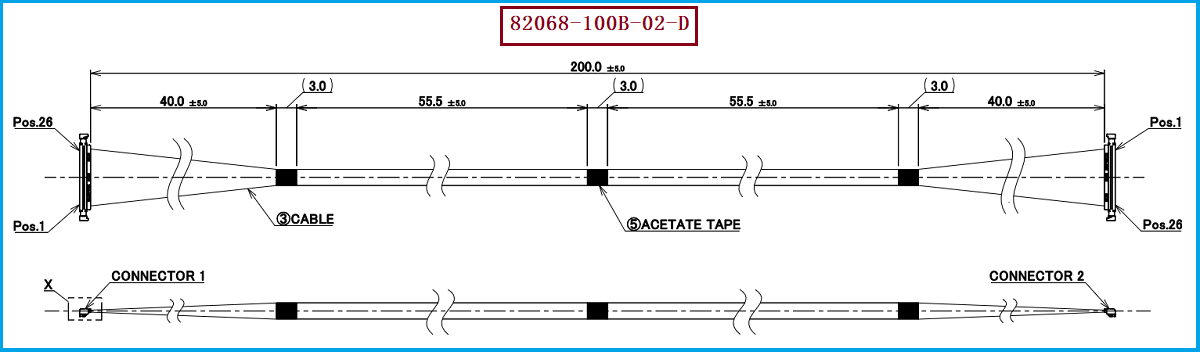

针对采用CABLINE®-UA II 26Pin连接方案的应用，我们可以提供与 I-PEX 82068-100B-02-D 对应的兼容替代极细同轴线束方案。该型号采用 44AWG、50Ω Micro-Coaxial Cable，线束长度为 200mm，内部配置26根极细同轴线，整体为1-N结构，并通过相应的固定方式对线束进行整理。对于笔记本电脑、显示设备及其他空间受限的电子产品，这类高密度极细同轴线束能够在有限空间内完成多通道信号连接，同时减少线束对产品内部结构的占用。

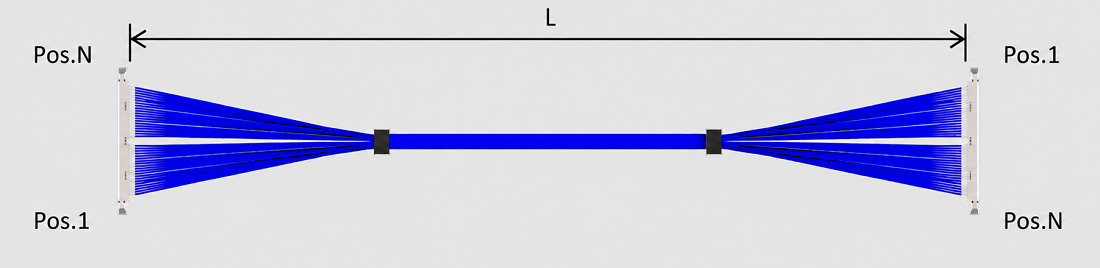

该款线束使用的线材端连接器型号为 20497-026T-30，对应26Pin连接结构。在线位定义方面，采用 1：26 的对应方式，即一端1号线位对应另一端26号线位，并按照相应关系完成两端信号连接。这个细节对于工程师进行PCB接口定义、线束替换、测试治具设计以及样品验证非常重要，因为连接器外形和Pin数量一致，并不代表两端线位关系一定相同；采购人员在询价和导入替代线束时，也应将 82068-100B-02-D、20497-026T-30以及1：26线位定义作为关键确认条件。

-----------------------------------------------------------------------------------------------------

我是【美金电子产品网】，我们公司拥有完善的极细同轴线束生产体系与技术团队，可满足各类同轴线束的定制与替代需求；欢迎联系：尹经理 18013280527（微信同号）。
