I-PEX 82892-100B-02-D 20373-R50T-06兼容型极细同轴线束替代品

一、高速视觉设备对内部连接提出更高要求
随着工业机器视觉、智能摄像头、AI 视觉终端及精密检测设备不断发展，图像采集与数据处理对设备内部的信号连接提出了更高要求。摄像头模组、图像传感器及处理单元之间需要可靠地传输高速信号，而设备内部空间通常有限，连接线束还必须适应紧凑的结构布局。极细同轴线束具有线径细、布线灵活和适用于高密度连接等特点，有助于在有限空间内规划多路信号连接，因此成为部分高速视觉设备内部互连设计的重要选择。
对于工程师而言，选择线束时不能只关注线材粗细，还需要综合考虑连接器尺寸、端子数量、线束长度、线序定义、信号完整性及设备内部的安装路径。对于采购人员而言，型号一致性、样品验证、加工质量和批量供货能力同样重要。I-PEX 82892-100B-02-D 是一款 50P CABLINE-SS 极细同轴线束，线材端连接器型号为 20373-R50T-06，线位定义为 1：50。这些关键规格可作为高速视觉设备进行线束选型、接口核对及兼容替代评估的基础。

-----------------------------------------------------------------------------------------------------

二、紧凑型连接结构：帮助高速视觉设备优化布线
CABLINE-SS 系列采用 0.4 mm 端子间距，对接高度约为 1.65 ± 0.2 mm，连接深度约为 3 mm，并采用垂直插拔、水平出线的结构形式，有助于设备设计人员在紧凑空间内安排连接器和线束走向。该系列还采用 W-Point 双触点接触设计，为连接器接触提供结构支持。对于需要集成多个摄像头模组、显示单元或其他高速信号模块的视觉设备，这类紧凑型连接结构能够为内部空间规划提供更多选择，但最终安装效果仍需结合设备外壳、连接器位置和实际布线路径确认。

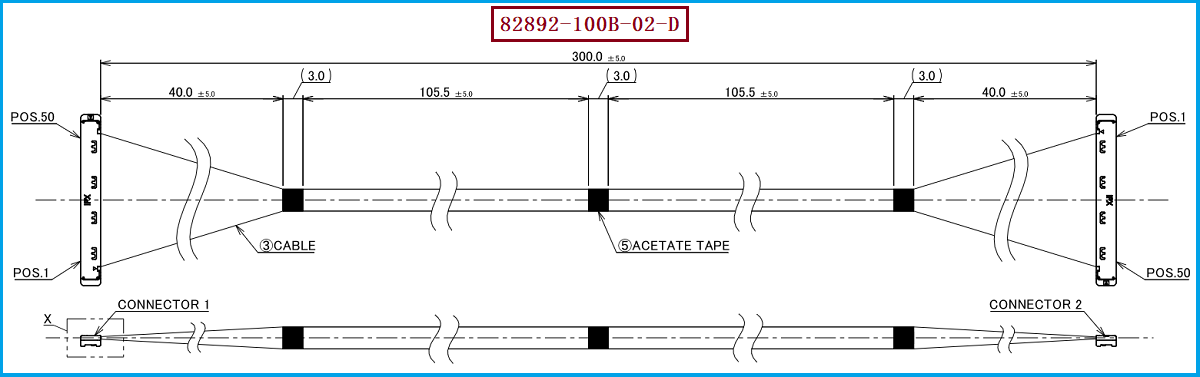

I-PEX 82892-100B-02-D 对应 50P 配置，采用 AWG 40 极细同轴线材，线束长度为 300 mm，线材端连接器型号为 20373-R50T-06。多芯线束可用于集中安排多路信号连接，但实际性能取决于线材、端接工艺、线长、针脚配置及系统设计。工程师在将其用于高速视觉设备时，应确认连接器配合、线位定义与设备接口一致，并根据实际传输速率开展导通、短路及必要的信号完整性测试，确保线束适合目标设备的工作要求。

-----------------------------------------------------------------------------------------------------

三、选型和兼容与替代方案参考及建议：兼顾信号性能、线序与装配要求
针对 I-PEX 82892-100B-02-D，工程师应优先核对 50P 端子配置、20373-R50T-06 线材端连接器、300 mm 线束长度、AWG 40 线材规格及线位定义 1：50。其中，线位定义需要与视觉设备的接口图纸、端子编号及实际接线关系逐一确认，不能仅凭“1：50”的标记推断每一路信号的具体分配。对于空间受限的摄像头模组和视觉终端，还应确认连接器安装方向、线束出线位置、固定方式及弯折空间，确保线束在完成装配后不会与外壳、支架或其他组件发生干涉。
采购人员在评估兼容替代产品时，应同步确认样品规格、连接器配合、加工质量、检验要求和批量交付能力。建议先进行样品装配与导通测试，再结合设备实际信号速率、线束走向和工作环境开展必要的信号完整性验证。CABLINE-SS 系列支持多种高速信号应用，但具体线束的实际表现仍取决于线长、线材、针脚配置及系统设计，不能直接将系列最高传输参数视为所有应用下的保证值。通过工程与采购协同确认，可降低接口不匹配、线序错误和装配返工风险，为高速视觉设备建立更合适的线束选型与替代方案。

-----------------------------------------------------------------------------------------------------

四、兼容替代制造与应用价值：为高速视觉设备提供更多连接选择
极细同轴线束的兼容替代需要同时关注连接器型号、线材规格、线序定义、端接精度及成品检验。针对 I-PEX 82892-100B-02-D，我们公司可围绕 50P 配置、20373-R50T-06 线材端连接器、AWG 40 极细同轴线材、300 mm 长度及线位定义 1：50 进行适配评估，并根据客户提供的技术图纸和应用要求开展定制制造。通过样品制作、连接器配合检查、导通测试及必要的信号性能验证，可帮助工程师提前确认替代产品的适配情况，为视觉设备的设计开发、维护更换及供应方案评估提供支持。
我们公司可提供：I-PEX 82892-100B-02-D 兼容替代线束方案。 面向工业机器视觉、智能摄像头、AI 视觉终端及精密电子设备，可根据项目需求提供极细同轴线束定制与兼容替代制造服务，为工程师提供适配开发支持，也为采购人员增加供应选择。总体而言，高速视觉设备选择极细同轴线束，不仅是为了节省内部布线空间，也需要兼顾信号传输、连接可靠性和装配可行性。通过准确核对规格、验证实际性能并做好制造质量控制，才能让线束方案更好地适应设备小型化与高速化的发展需求。

我是【美金电子产品网】，专业为客户提供高速极细同轴线束及连接器的成熟替代方案与工程、产品支持，如有需求请联系：尹经理 18013280527（微信同号）。
